加热器芯拆卸和安装

注意！

• SRS 部件位于该区域。维修或保养前，查看SRS 部件位置和注意事项及程序。

拆卸

12V蓄电池端子 - 断开

HVAC单元 - 拆卸

3.加热器芯 - 拆卸

a.使用十字起拆卸加热器管托架固定螺钉(A)。

b.取下加热器管托架(B)。

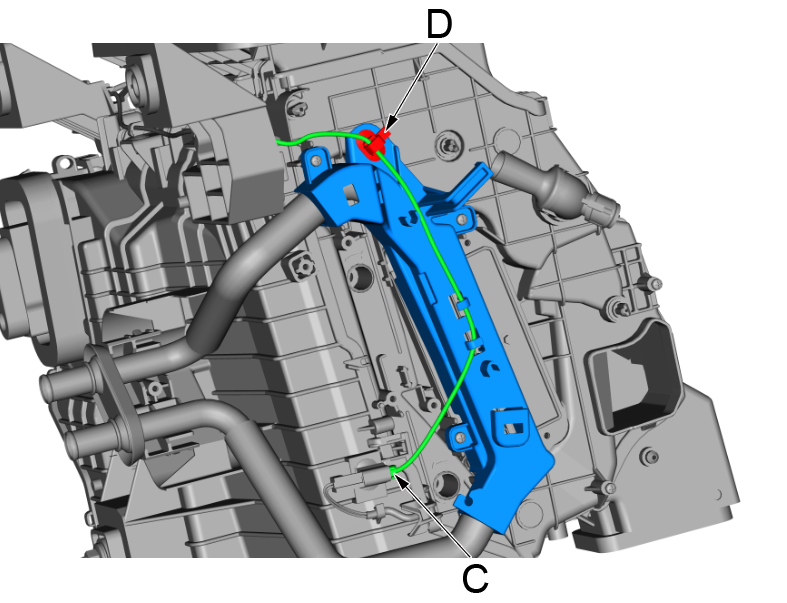

c.按压锁止卡，脱开HAVC单元线束的插接器(C)。

d.使用内饰件拆卸工具拆卸线束固定卡夹(D)。

e.使用十字起拆卸加热器芯盖3个固定螺钉(E)。

f.取下加热器芯盖(F)。

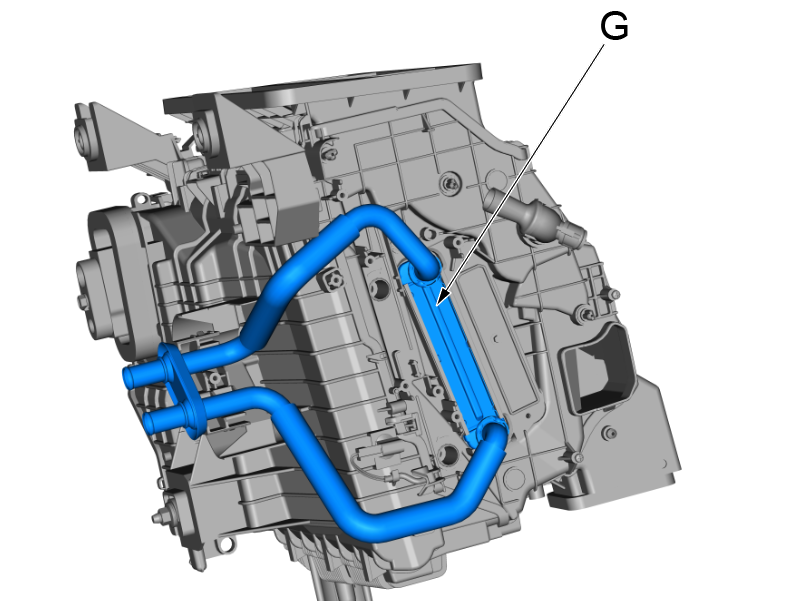

g.取下加热器芯(G)。

安装

1.所有拆下零件 - 安装

a.按照与拆卸相反的顺序安装部件。
