HVAC单元拆解和重新组装
注意！
- 如果垫料损坏或撕破，用新的进行更换。
1.12V蓄电池端子 - 断开
2.HVAC单元 - 拆卸
3.空气混合控制电机/模式控制电机/内循环控制电机 - 拆卸
4.空调滤清器 - 拆卸
5.蒸发器膨胀阀 - 拆卸
6.鼓风机功率晶体管 - 拆卸

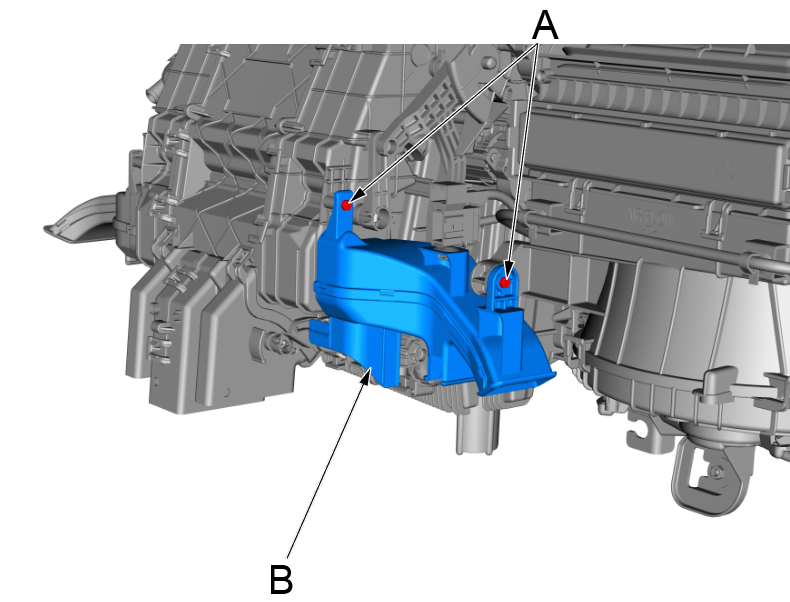

7.驾驶员侧加热器风管 - 拆卸
a.使用十字起拆卸驾驶员侧加热器风管2个固定螺钉(A)。
b.取下驾驶员侧加热器风管(B)。

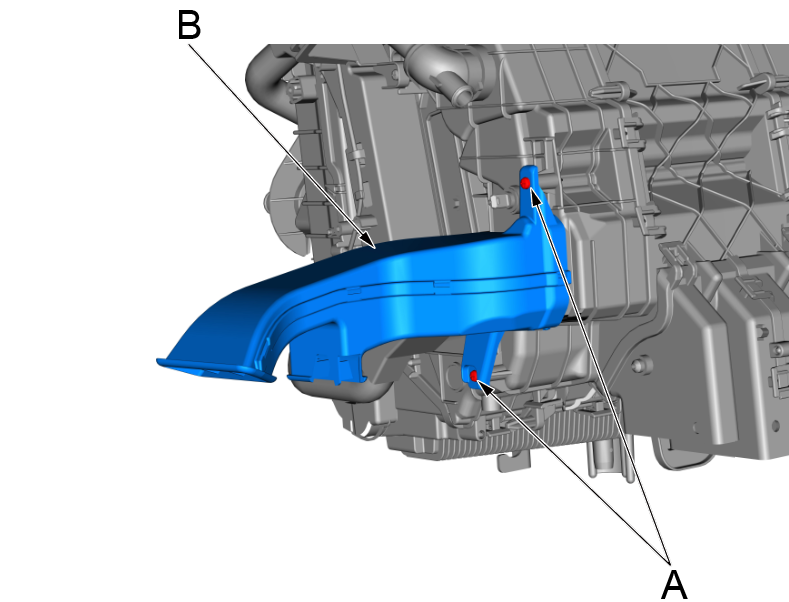

8.乘客侧加热器风管-拆卸
a.使用十字起拆卸乘客侧加热器风管2个固定螺钉(A)。
b.取下乘客侧加热器风管(B)。
9.鼓风机单元 - 拆卸
10.鼓风机电机 - 拆卸
11.蒸发器芯 - 拆卸
12.蒸发器温度传感器 - 拆卸
安装
1.所有拆下零件 - 安装
a.按照与拆卸相反的顺序安装零件。
注意！
- 安装完成后，连接蓄电池负极端子，检查、确保HVAC单元工作正常。
