HVAC单元拆卸和安装
拆卸
1.12V蓄电池端子 - 断开
2.空调制冷剂 - 回收
3.转向吊架横梁 - 拆卸
4.HVAC单元 - 拆卸

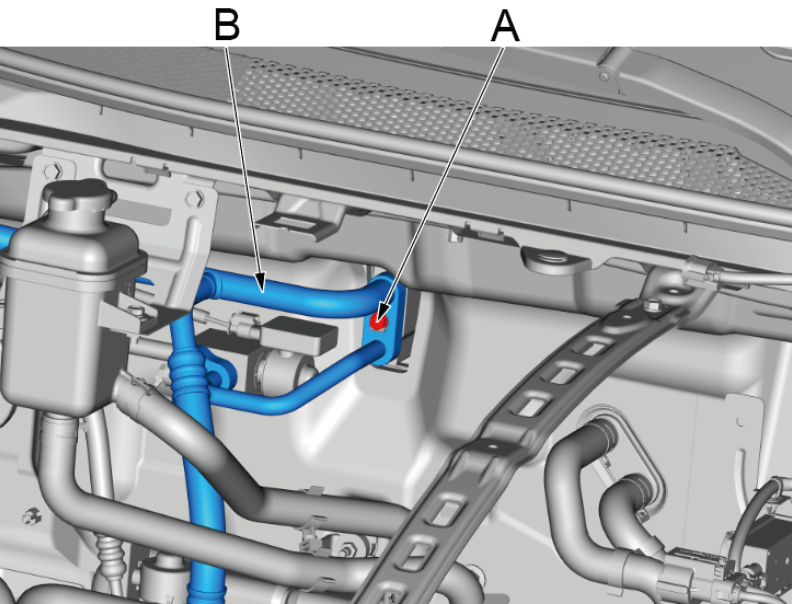

a.使用10mm套筒拆卸固定螺栓(A)。
b.脱开空调管(B)与HVAC单元的连接。

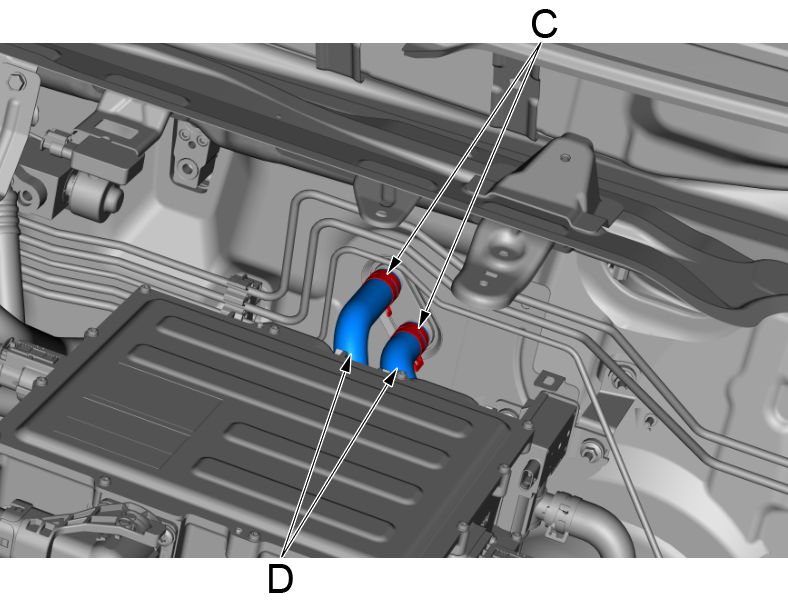

c.使用水管钳脱开加热器软管2个固定卡夹(C)。
d.脱开加热器软管(D)。
注意！
- 软管断开时，会有少量冷却液流出，确保不要让冷却液溅到电子零部件或油漆表面上。如果有冷却液溅到上面，应立即冲洗掉。
- 注意软管的布局。

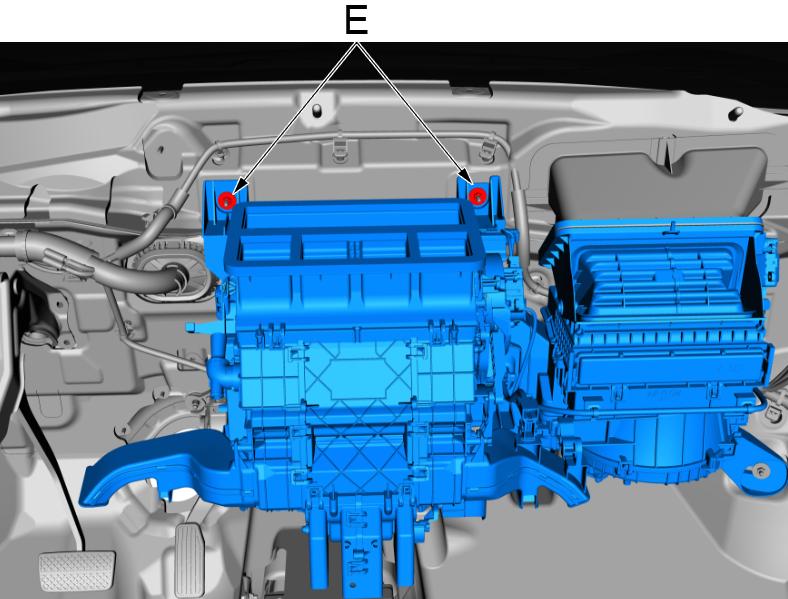

e.使用10mm长套筒拆卸HVAC单元2个固定螺母(E)。

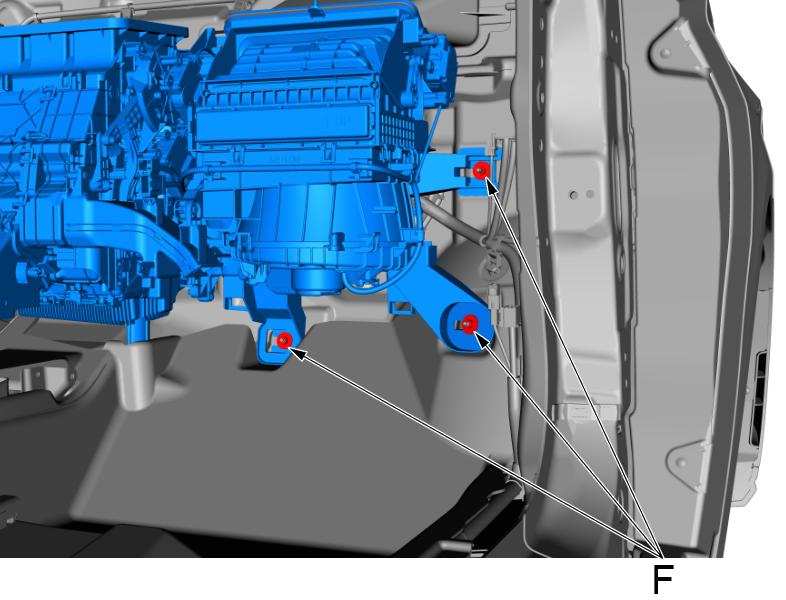

f.使用10mm长套筒拆卸HVAC单元3个固定螺母(F)。
g.在助手的帮助下向外脱出HVAC单元。

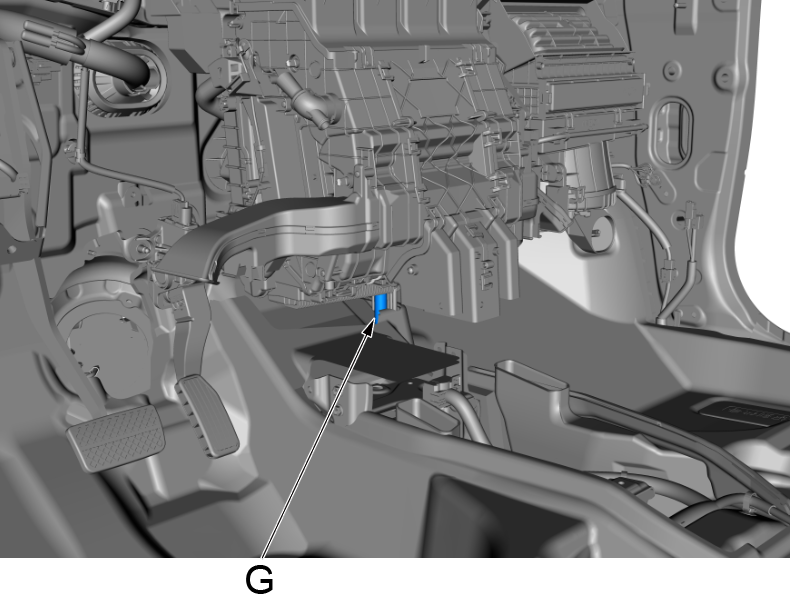

h.脱开排放软管(G)。

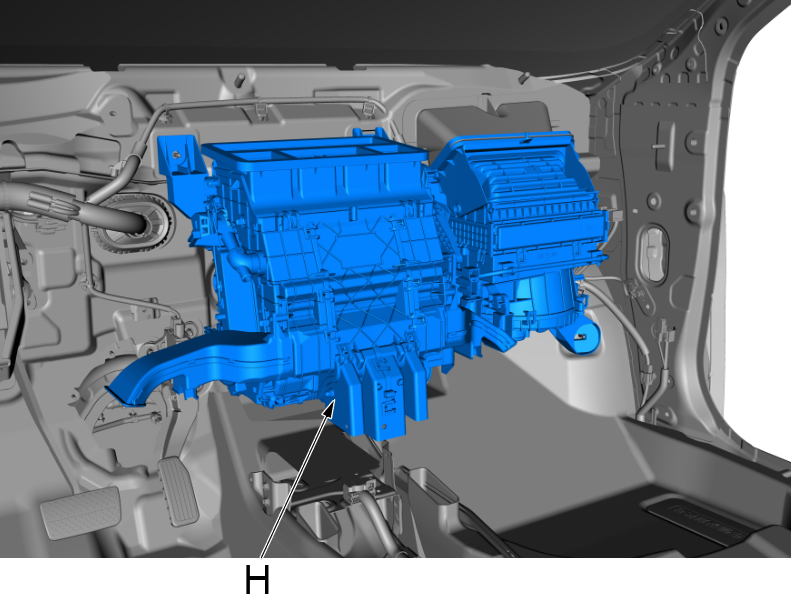

i.取下HVAC单元(H)。
安装
1.所有拆下零件 - 安装
a.按照与拆卸相反的顺序安装零件。
注意！
- 每次安装时，应使用新的O形圈。安装前，涂抹薄薄的一层用于空调压缩机的制冷剂油。
- 用规定量的R-134a制冷剂对系统加液。
- 确保没有冷却液泄露。
- 确保没有空气泄露。
- 不要互换加热器进口和出口软管，并牢固安装软管卡夹。
- 安装完成后，连接蓄电池负极端子，检查、确保HVAC单元工作正常。
- 给散热器重新加注发动机冷却液，然后对冷却系统进行放气。
