空气混合控制电机/模式控制电机/内循环控制电机拆卸和安装

注意！

  • SRS 部件位于模式控制电机和内循环控制电机附近。执行修理或维修前查看SRS 部件位置和注意事项及程序。
  • 拆卸模式控制电机前，选择通风位置。

拆卸

1.接入电机的部件拆卸

拆卸部件拆卸电机
空气混合控制电机模式控制电机内循环控制电机
鼓风机装置[1][1]―
手套箱――[1]


注意！

  • 表格的数字显示了部件拆卸顺序。

2.电机位置

image-20240615110834559

序号电机名称
A模式控制电机
B空气混合控制电机
C内循环控制电机

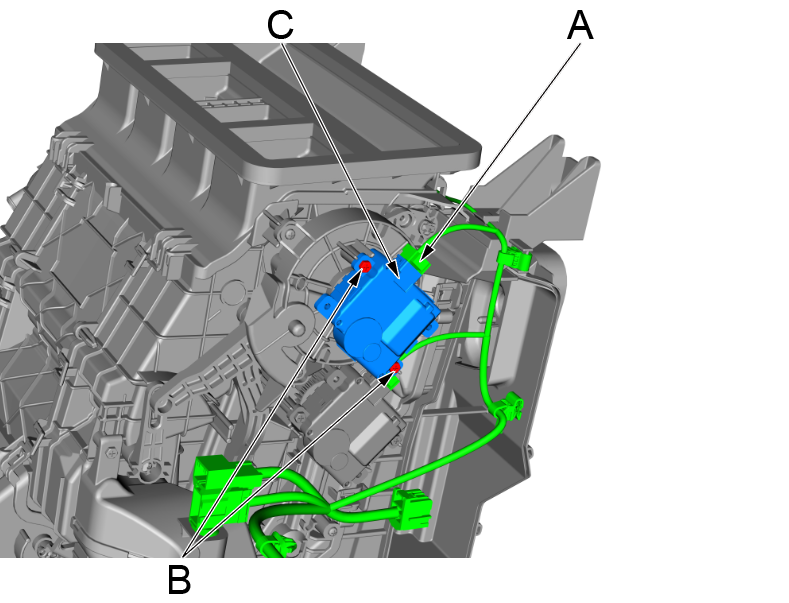

3.模式控制电机 - 拆卸

image-20240615112548565

a.按压锁止卡，脱开插接器(A)。

b.使用十字起拆卸模式控制电机固定螺钉(B)。

c.取下模式控制电机(C)。

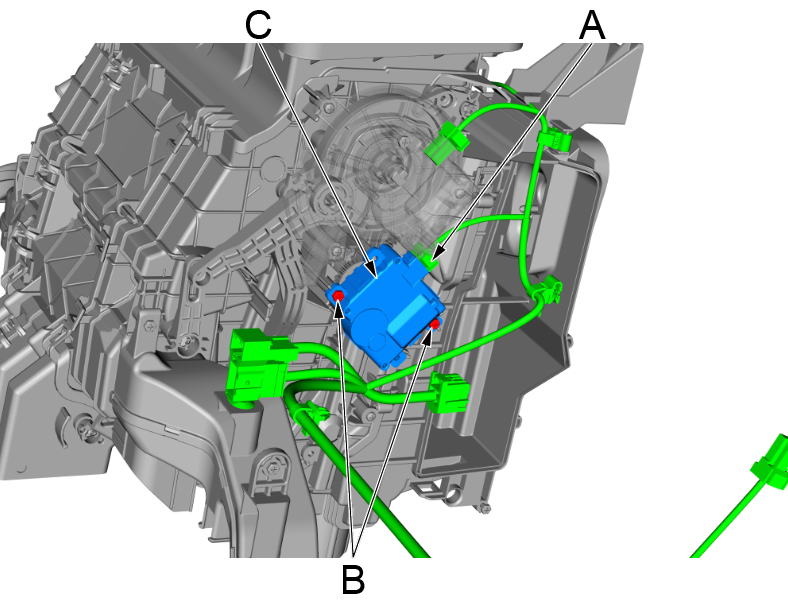

4.空气混合控制电机 - 拆卸

image-20240615112528033

a.按压锁止卡，脱开插接器(A)。

b.使用十字起拆卸空气混合控制电机固定螺钉(B)。

c.取下空气混合控制电机(C)。

5.内循环控制电机 - 拆卸

image-20240615112510110

a.按压锁止卡，脱开插接器(A)。

b.使用十字起拆卸内循环控制电机固定螺钉(B)。

c.取下内循环控制电机(C)。

安装

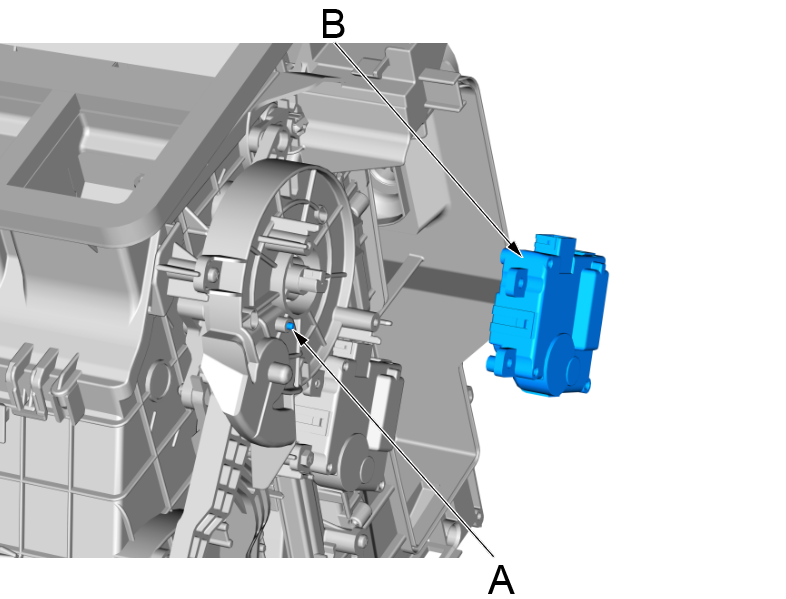

1.所有拆下零件 - 安装

image-20240615110648596

a.按照与拆卸相反的顺序安装各个部件。

注意！

  • 安装模式控制电机时，对齐减震器杆销(A)的位置，然后安装模式控制电机(B)。
  • 安装完成后，连接蓄电池负极端子，检查、确保控制电机工作正常。
