车内照明灯系统说明 - 概要 |
 |
车辆配备有独立阅读灯、行李箱灯、车顶灯和扶手箱灯。上车照明灯控制系统通过MICU进行控制。若要控制系统，MICU使用enginestart/stop开关信号，智能钥匙进入控制单元、各车门的车门开关信号、驾驶员侧车门按钮开关、尾门锁闩开关和B-CAN信号。独立阅读灯、顶灯和行李箱灯可自动开启/关闭。

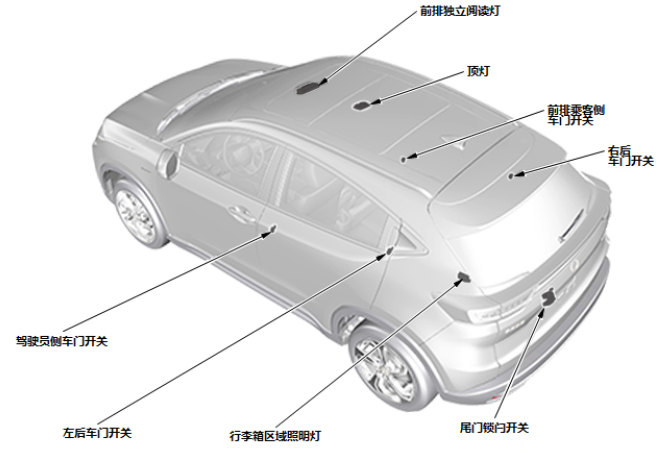

带全景玻璃车顶

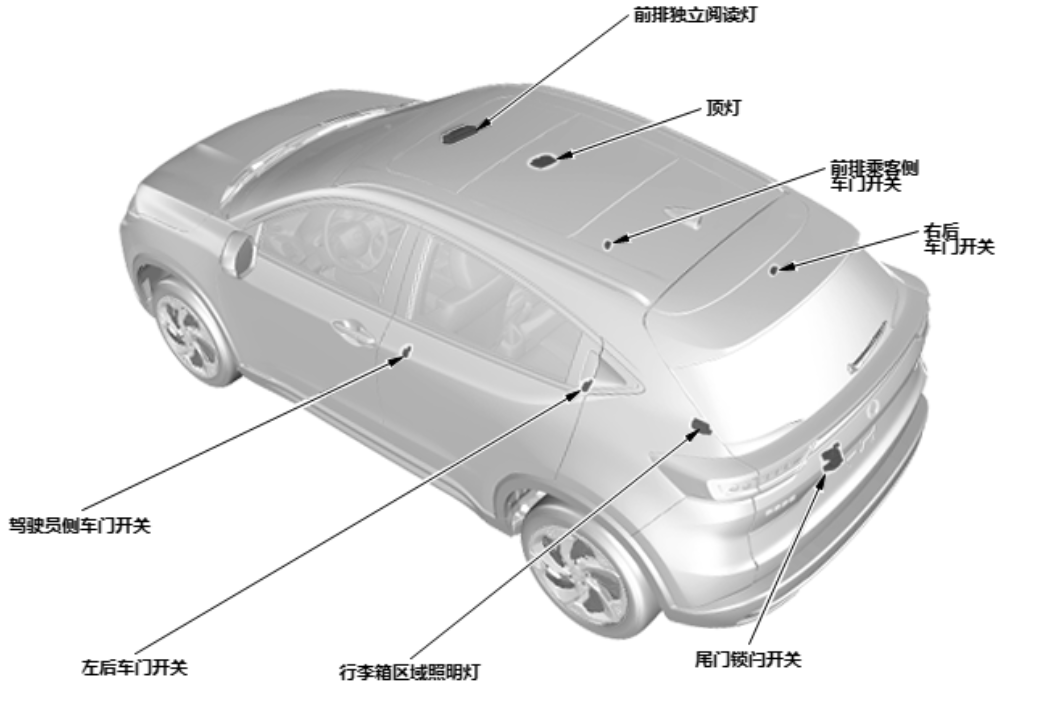

不带全景玻璃车顶
车内照明灯系统说明-控制/功能 |
|
系统功能
电源连接的初始状态
在连接电源的初始状态下，将检测并控制各车门的开启/关闭，不受车辆模式状态和驾驶员侧车门门锁按钮开关的状态影响。
| 输入 | 输出控制 | |||
| 各车门开关 | 一键启动开关 | 车辆模式 | 输入改变之前 | 输入改变之后 |
| 任意ON （车门打开） |
ON | ―― | ―― | 灯ON |
| OFF | ―― | ―― | 灯点亮 定时器条件3 |
|
| 任意OFF （车门打开） |
―― | ―― | ―― | 灯OFF |
|
注意事项
"――" 表示这个系统上未使用。 |
驾驶员侧车门门锁按钮开关连接
当驾驶员侧车门门锁按钮开关从锁止/解锁位置移动时，MICU将检测驾驶员侧车门打开/关闭位置并控制车内照明灯。
| 输入 | 出出控制 | ||||
| 驾驶员侧车门门锁按钮开关 | 各车门开关 | 一键启动 开关 |
车辆模式 | 输入改变之前 | 输入改变之后 |
| ON(锁止) ↓ OFF(解锁) |
全部OFF （车门关闭） |
OFF | OFF(LOCK)模式 | 照明ON | 灯点亮 定时器条件1 |
| 照明OFF | 灯点亮 定时器条件5 |
||||
| ON | OFF(LOCK)模式 | ―― | 在输入改变之前 持续该状态 |
||
| 任意ON （车门打开） |
―― | OFF(LOCK)模式 | ―― | ||
| OFF(解锁) ↓ ON(锁止) |
全部OFF （车门关闭） |
―― | OFF(LOCK)模式 | ―― | 灯OFF |
| 任意ON （车门打开） |
―― | OFF(LOCK)模式 | ―― | 在输入改变之前 持续该状态 |
|
|
注意事项
"――" 表示这个系统上未使用。 |
每个车门开关连接
打开各车门或尾门，MICU 将随时点亮车内照明灯。
| 输入 | 输出控制 | ||||
| 各车门开关 | 驾驶员侧门锁 按钮开关 |
一键启动开关 | 车辆模式 | 输入改变之前 | 输入改变之后 |
| 任意ON (车门打开) ↓ 所有OFF (车门关闭) |
OFF （解锁） |
OFF | OFF(LOCK) 模 式 |
照明ON | 灯点亮 定时器条件2 |
| 照明OFF | 在输入改变之前 持续该状态 |
||||
| ON模式 | ―― | 灯OFF | |||
| ON | ―― | ―― | 灯OFF | ||
| ON （锁止） |
―― | ―― | ―― | ||
| 任一OFF (车门关闭) ↓ ON(车门打开) |
―― | OFF | OFF(LOCK) 模 式 |
照明ON | 灯点亮 定时器条件3 (定时器重新起动) |
| 照明OFF | 灯点亮 定时器条件3 |
||||
| ON模式 | ―― | 灯ON | |||
| ON | ―― | ―― | |||
|
注意事项
"――" 表示这个系统上未使用。 |
无钥匙连接
当MICU接收自智能钥匙进入控制单元的解锁信号时，会提供一个搭铁给车内照明灯。
| 输入 | 输出控制 | |||
| 无钥匙车门锁止/ 解锁信号 |
各车门开关 | 驾驶员侧车门门锁 按钮开关 |
输入改变之前 | 输入改变之后 |
| 解锁信号 | 全部OFF （车门关闭） |
ON(锁止) ↓ OFF(解锁) 或 OFF(解锁) |
―― | 灯点亮 定时器条件4 |
| ON（锁止） | ―― | 在输入改变之前 持续该状态 |
||
| 任意ON （车门打开） |
―― | ―― | 灯点亮 定时器条件3 |
|
| 锁止信号 | 全部OFF （车门关闭） |
OFF(解锁) ↓ ON(锁止) 或 ON(锁止) |
―― | 灯OFF |
| OFF（解锁） | ―― | 在输入改变之前 持续该状态 |
||
| 任意ON （车门打开） |
―― | ―― | 在输入改变之前 持续该状态 |
|
|
注意事项
"――" 表示不在此系统上使用。 |
定时器控制

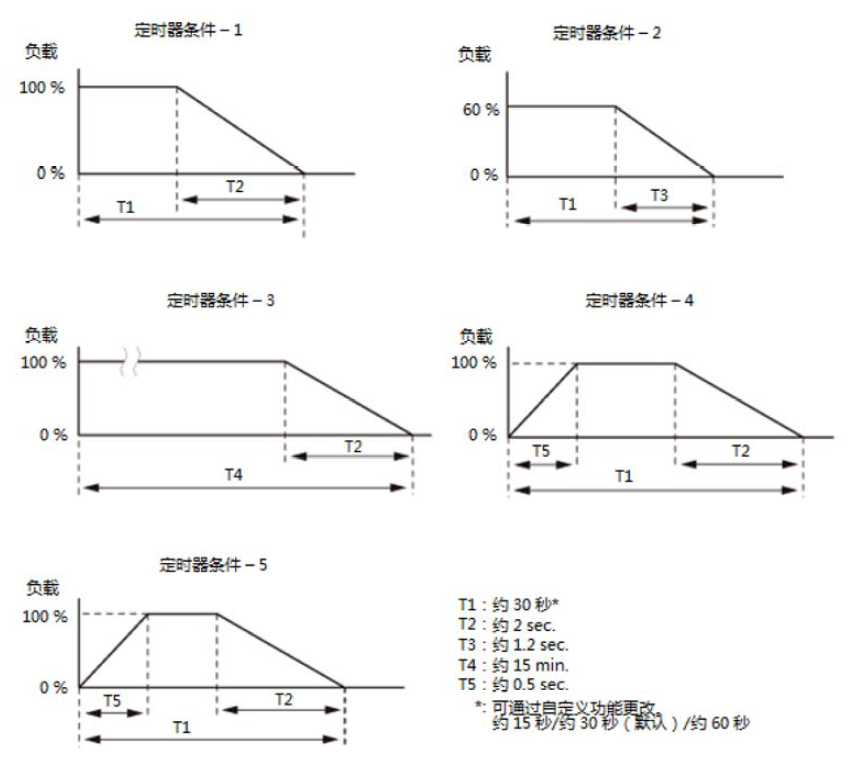

下图显示照明持续时间以及在定时器结束时出现的调光功能。

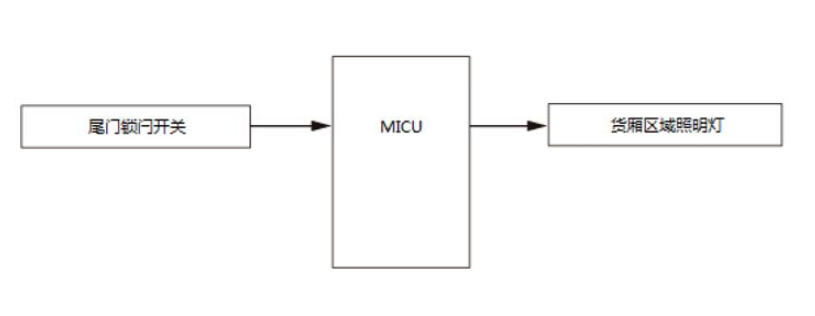

行李箱连接控制
根据尾门锁闩开关信号，MICU 控制行李箱区域照明灯的点亮/熄灭。

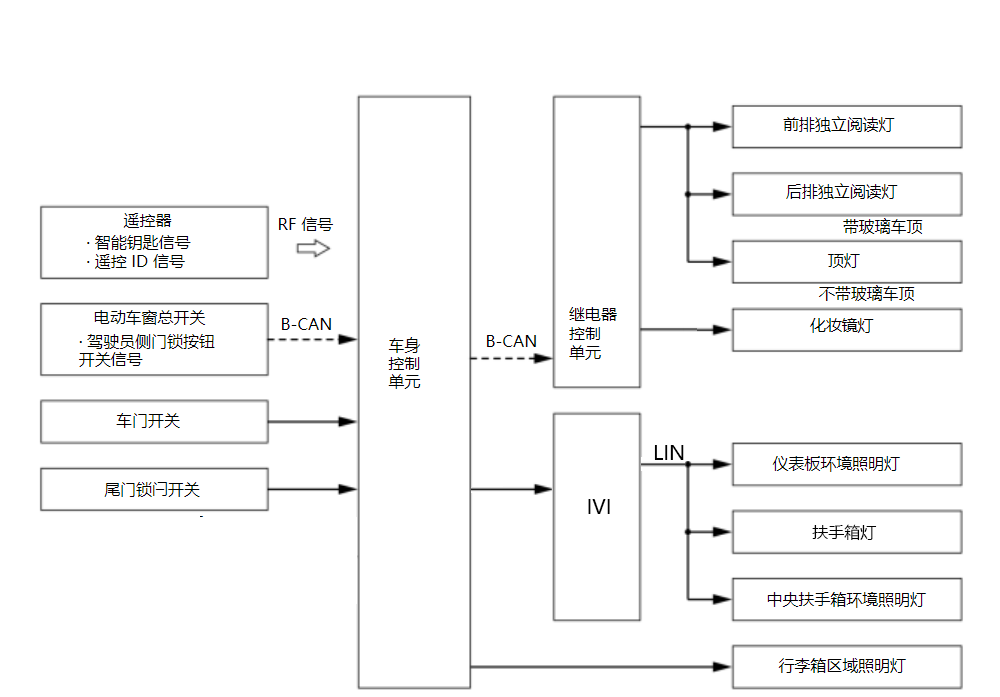

车内照明灯系统说明-系统图 |
|
车内照明灯系统说明-零部件 |
|
独立阅读灯
部分车型配有前排独立阅读灯和后排独立阅读灯*2。
前排独独立阅读灯可通过按压阅读灯镜片*1或阅读灯开关*2进行打开和关闭。
后排独立阅读灯*2可通过按压阅读灯开关进行打开和关闭。
*1: 不带全景玻璃车顶
*2: 带全景玻璃车顶
扶手箱灯
扶手箱灯位于扶手箱内。当尾灯继电器在ON位置时，扶手箱灯点亮。扶手箱灯亮度可通过仪表控制单元调节。
顶灯（不带全景玻璃车顶）
顶灯位于顶篷内衬中央，与上车照明灯控制系统相连接。
行李箱区域照明灯
行李箱区域照明灯位于左后侧装饰件中。当尾门打开时，行李箱区域照明灯点亮。
化妆镜灯
部分车型配有内置于化妆镜的化妆镜灯。化妆镜盖打开时，化妆镜灯可照明。
氛围灯
氛围灯位于仪表板和换档器盖板上，与IVI控制系统相连接。

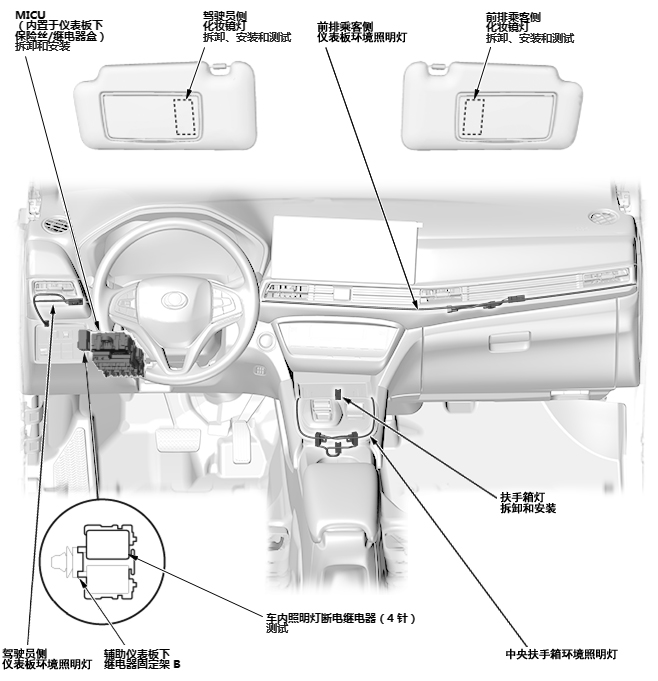

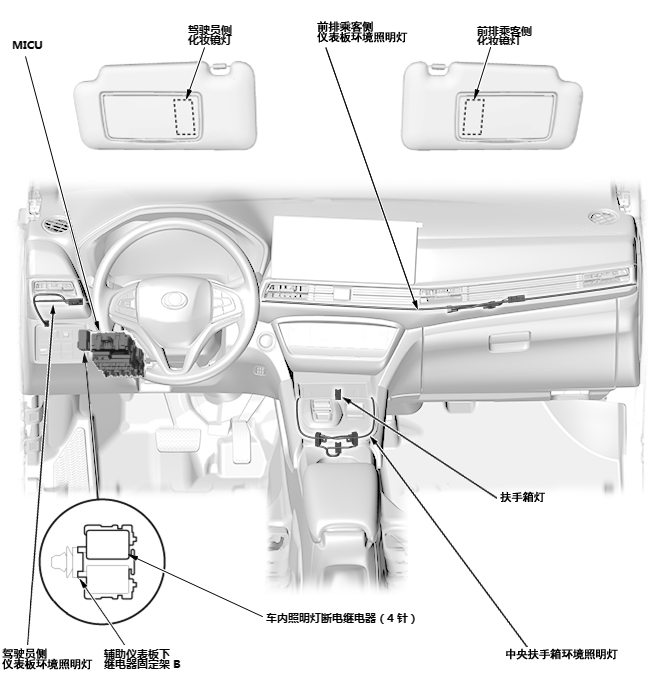

车内照明灯部件位置索引 |
|

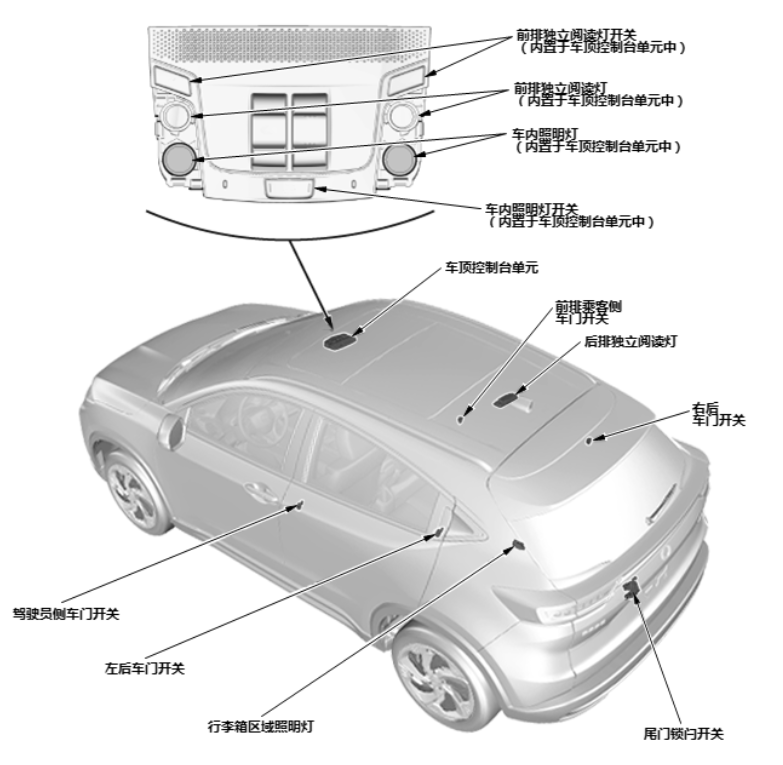

带全景玻璃车顶
不带全景玻璃车顶
化妆镜灯拆卸、安装和测试 |
|
拆卸
|
注意事项
化妆镜灯内置于遮阳板内。 |

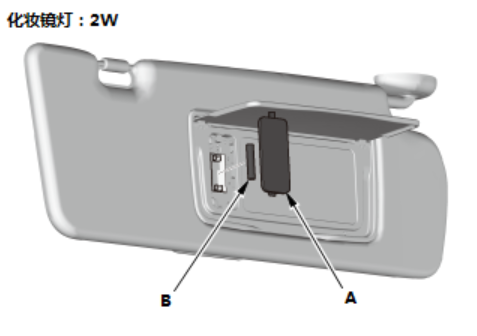

1.化妆镜灯-拆卸
 |
1.小心地撬下灯罩（A）。 2.将灯泡（B）从化妆镜灯上拆下。 |
安装
1.所有拆下零件-安装
| 1.按照与拆卸相反的顺序安装零件。 |
测试
1.遮阳板-拆卸

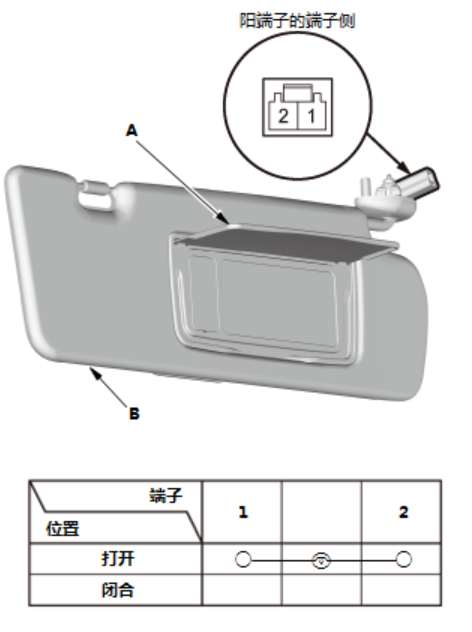

2.化妆镜灯-测试
 |
1.根据表中每个化妆镜盖(A)的位置，检查端子之间是否导通。 |
3.所有拆下零件-安装
| 1.按照与拆卸相反的顺序安装零件。 |
行李箱区域照明灯拆卸、安装和测试 |
|
拆卸
2.行李箱灯-拆卸
 |

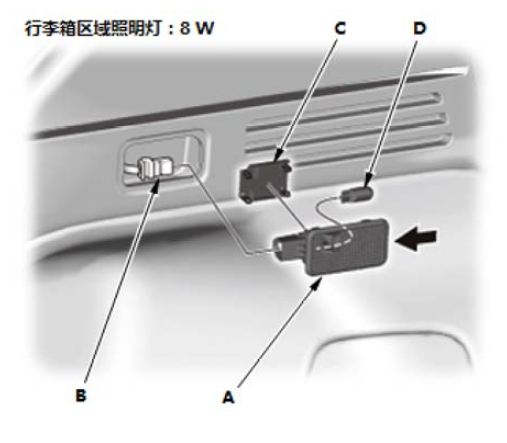

1.小心撬出行李箱灯(A)到一侧，以释放钩并拉出行李箱灯。 2.断开连接器(B)。 3.从行李箱灯上拆下盖(C) 和灯泡(D)。 |
安装
1.所有拆下零件-安装
| 1.按照与拆卸相反的顺序安装零件。 |
测试

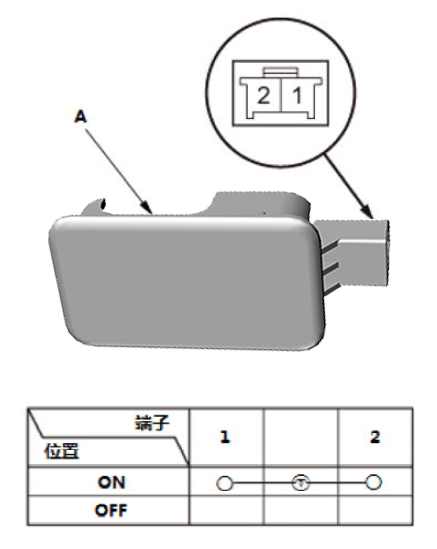

1.行李箱区域照明灯-测试
  |

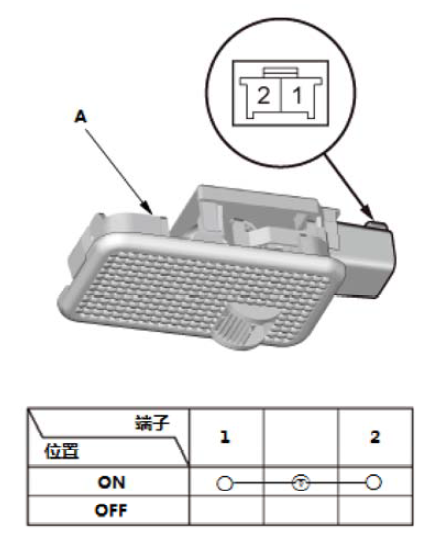

1.根据表中每个开关的位置，检查端子之间是否导通。 |
