前制动衬片拆卸和安装
提示
- 下述为左侧前制动衬片的拆装工艺，可使用同样方法拆卸另一侧。
警告！
- 经常吸入制动粉尘，无论是什么材料成份，都有可能危害健康。
- 避免吸入粉尘颗粒。
- 切勿使用空气软管或刷子清洁制动组件。使用合适的真空吸尘器。
拆卸
1.车辆 - 举升
2.前轮 - 拆卸
3.制动片 - 拆卸

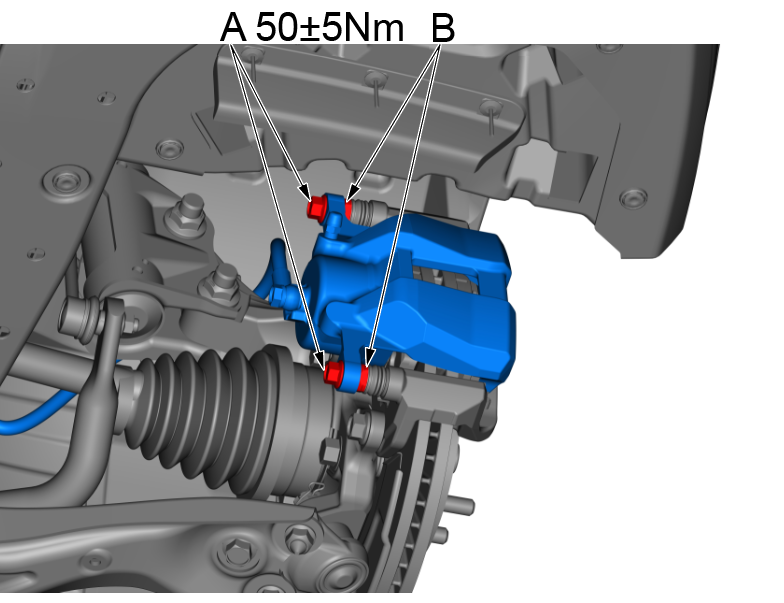

a.用19mm扳手固定卡钳插销(B) 时，使用14mm套筒拆下法兰螺栓 (A)。
注意！
- 小心不要损坏插销防尘罩。
b.转动卡钳主体，将其取出。
注意！
- 检查软管和插销防尘罩是否损坏或老化。

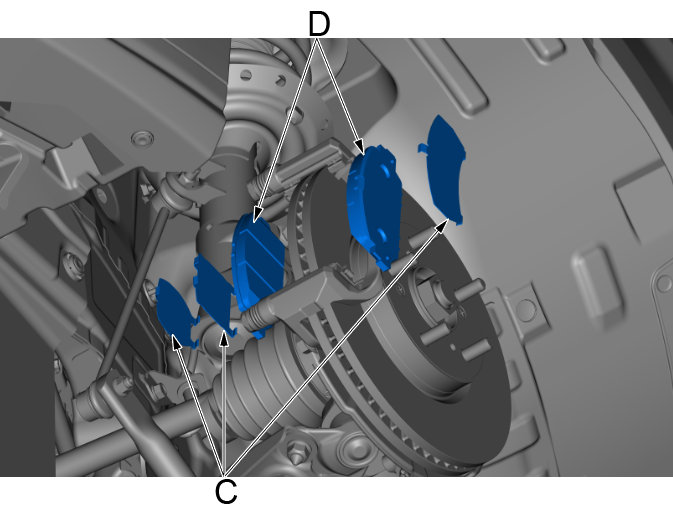

c.拆下垫片 (C) 和制动片 (D)。

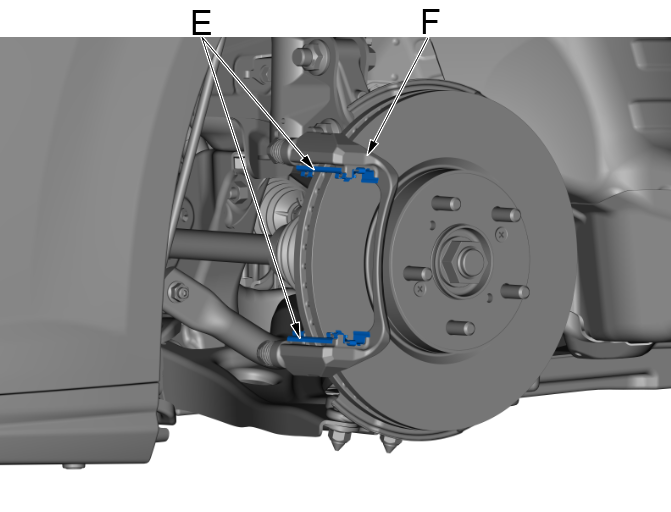

d.拆下制动片夹持器 (E)。
e.彻底清洁卡钳支架 (F)；清除所有锈迹并检查是否有凹槽或裂纹。

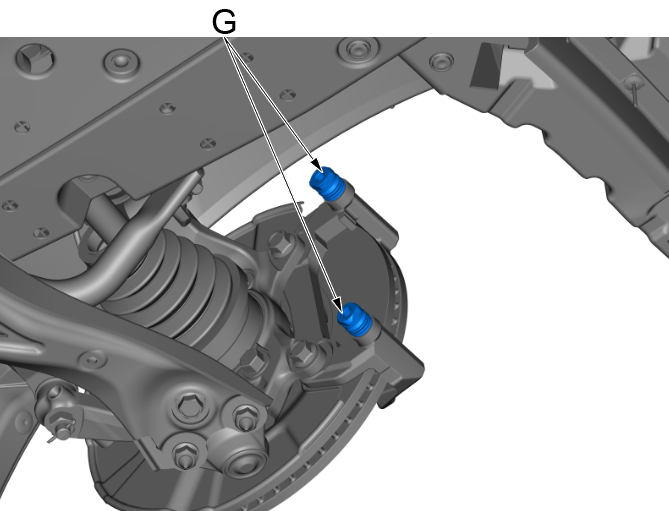

f.验证卡钳插销(G) 进出顺畅。如有必要，清洁并润滑。
安装
警告！
- 经常吸入制动粉尘，无论是什么材料成份，都有可能危害健康。
- 避免吸入粉尘颗粒。
- 切勿使用空气软管或刷子清洁制动组件。使用合适的真空吸尘器。
1.制动片夹持器 - 安装
a..在卡钳支架(F)的夹持器接合面上涂抹 Molykote M-77润滑脂。
b.安装制动片夹持器 (E)。
c.清除夹持器上的多余润滑脂。使润滑脂远离制动盘和制动片。
2.制动片 - 安装
a.将市售制动钳活塞压缩工具 (A) 安装到制动钳体 (B) 上。
b.用制动钳活塞压缩工具压入活塞。
注意！
- 压下活塞时，小心制动液可能从总泵储液罐中溢出。如果制动液接触到油漆表面，立刻用水清洗干净。
c.拆下制动钳活塞压缩工具。
d.将二硫化钼M-77润滑脂涂抹到垫片 (C) 的制动片侧、制动片 (D) 的背面。
e.擦除制动片垫片和制动片摩擦材料上多余的润滑脂。确保制动盘和制动片上没有润滑脂。污染的制动盘或制动片会降低制动能力。
f.正确安装制动片和制动片垫片。安装制动片，将磨损指示器置于内侧上部位置。
注意！
- 如果使用旧的制动片，务必将其重新安装在原来位置，以免制动效率瞬间丧失。
j.将制动钳体安装至正确位置。
k.用扳手固定住制动钳销(B)，安装法兰螺栓 (A)，并将其紧固至规定的扭矩。
注意！
- 小心不要损坏销护套。
3.前轮 - 安装
4.制动液 - 重新加注
a.多次踩下制动踏板以确保制动器工作。
注意！
- 一旦整套更换制动片后，接合便可能需要更大的踏板行程。多次踩踏制动踏板可恢复正常的踏板行程。
b.检查制动液位。
注意！
- 安装完成后，进行路试，检查制动效果，确保制动系统无异常。
