电子驻车制动器执行器拆卸和安装
提示
- 下述为左侧电子驻车制动器执行器的拆装工艺，可使用同样方法拆卸另一侧。
拆卸
1.车辆 - 举升
2.12V蓄电池端子 - 断开
3.后轮 - 拆卸
4.电子驻车制动器执行器 - 拆卸

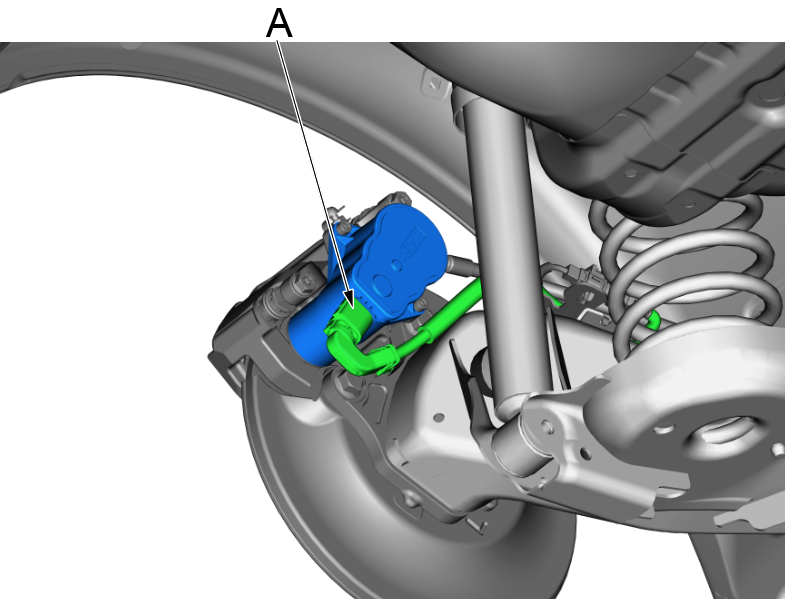

a.按压插接器锁止夹，脱开插接器(A)。
注意！
- 如果插接器锁片难以松开，则在推动释放锁之前要先推入插接器体。

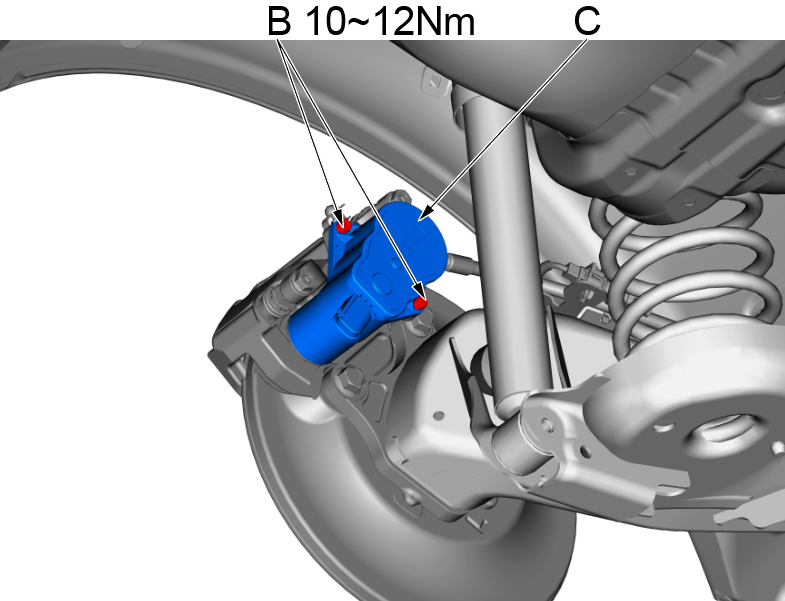

b.使用5mm内六角套筒，拆下电子驻车制动器执行器2个固定螺栓(B)。
c.拆下电子驻车制动器执行器 (C)。

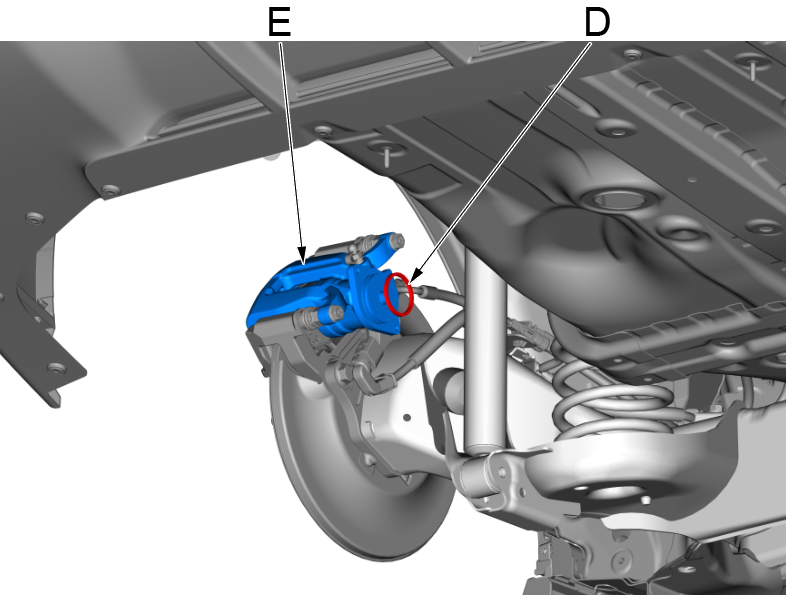

d.从制动钳体(E)上拆下O形圈 (D)。
注意！
- 需更换新的O形圈。
安装
1.所有拆下零件 - 安装
a.按照与拆卸相反的顺序安装，使用新的O形圈和新的螺钉安装电子驻车制动执行器。
注意！
- 安装执行器时，安装前确认接合面和O形圈上没有异物。
2.驻车制动器 - 调节
1.将车辆转为ON模式。
2.拉动电动驻车制动开关以施加驻车制动，然后踩下制动踏板并按下电动驻车制动开关以松开驻车制动器。
3.将车辆转为OFF (LOCK) 模式。
