后制动盘拆卸和安装
提示
- 下述为左侧后制动盘的拆装工艺，可使用同样方法拆卸另一侧。
拆卸
注意！
- 使润滑脂远离制动盘和制动片。
1.车辆 - 举升
2.后轮 - 拆卸
3.驻车制动 - 松开
4.后制动片 - 拆卸
5.制动钳托架 - 拆卸

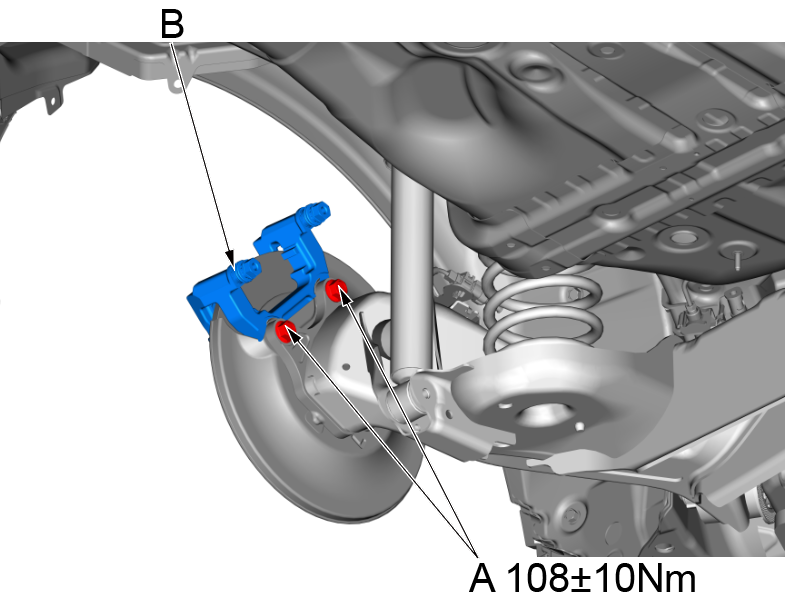

a.使用17mm套筒拆卸制动钳托架2个固定螺栓 (A)。
b.拆下制动钳托架 (B)。
6.后制动盘- 拆卸

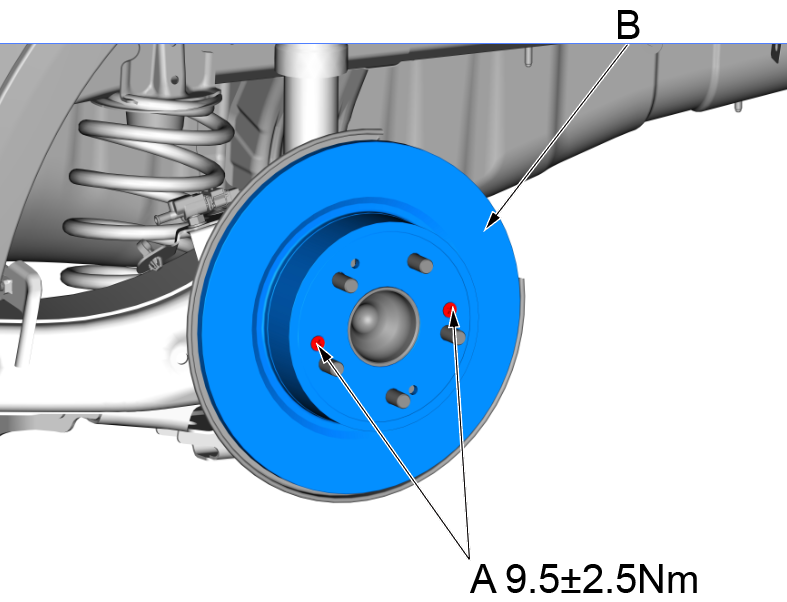

a.使用十字螺丝刀拆卸制动盘平头螺钉(A)。
b.拆下制动盘(B)。
安装
1.所有拆下零件 - 安装
a.按照与拆卸相反的顺序安装制动盘。
注意！
- 安装制动盘前，清洁前轮毂和制动盘内部的接合面。
2.后制动盘跳动量 - 检查
3.驻车制动器 - 调节
a.将车辆转为ON模式。
b.拉动电动驻车制动开关以施加驻车制动，然后踩下制动踏板并按下电动驻车制动开关以松开驻车制动器。
c.将车辆转为OFF (LOCK) 模式。
注意！
- 安装完成后必须连续踩制动踏板，直到车轮有制动力为止。
- 进行路试(在空旷的地方多次踩制动踏板，提高制动盘和摩擦片的摩擦系数)。
