前制动盘检查
检查
1.车辆 - 举升
2.前轮 - 拆卸
3.制动片 - 拆卸
4.制动盘厚度和平行度 - 检查
a.在制动盘上大约间隔 45 °、离制动盘外边缘10 mm 的八个点上，使用千分尺 (A) 测量制动盘的厚度。如果最小测量值小于最大表面修整极限，则更换制动盘。
制动盘厚度：
标准： 25.0 mm
最大表面修整极限： 23.0 mm
制动盘平行度*： 最大 0.015 mm
*：这是厚度测量值的最大允许差值。
b.如果制动盘的平行度超出了使用极限，则用市售车载制动器车床修整制动盘表面。
注意！
- 如果制动盘超出表面修整极限，将其更换。
c.检查制动盘跳动量。
5.制动盘跳动量 - 检查
a.检查制动盘至车轮表面是否损坏和有裂纹。
b.彻底清洁制动盘，并清除所有铁锈。

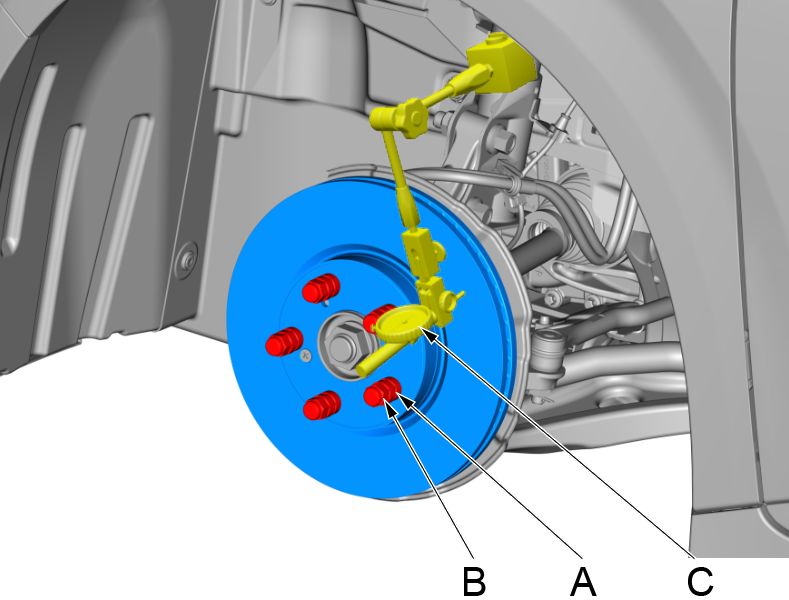

c.安装合适的平垫圈 (A) 和车轮螺母 (B)。
d.紧固车轮螺母至规定扭矩，使制动盘紧靠轮毂。
e.如图所示，顶着制动盘放置百分表 (C)。
f.离制动盘外边缘10 mm 的位置测量跳动量。
制动盘的跳动量：使用极限： 0.06 mm
g.如果制动盘超出了使用极限，则用市售车载制动器车床修整制动盘表面。
最大表面修整极限： 23.0 mm
注意！
- 如果制动盘超出表面修整极限，将其更换。
- 如果换上了新的制动盘，检查新制动盘的跳动量。如果新制动盘不合乎规格，则修整该制动盘。
1.所有拆下的零件 - 安装
a.按照与拆卸相反的顺序安装。
