后制动衬片拆卸和安装
提示
- 下述为左侧后制动衬片的拆装工艺，可使用同样方法拆卸另一侧。
警告！
- 经常吸入制动粉尘，无论是什么材料成份，都有可能危害健康。
- 避免吸入粉尘颗粒。
- 切勿使用空气软管或刷子清洁制动组件。使用合适的真空吸尘器。
拆卸
1.车辆 - 举升
2.后轮 - 拆卸
3.制动钳活塞 - 回位
a.将车辆转为OFF (LOCK) 模式。
b.将HDS连接到DLC上。
c.将车辆转为ON 模式。
d.确保HDS与车辆和电子驻车制动控制单元正常通信。如果不能进行通信，转至DLC电路故障排除。
e.使用 HDS 从"ABS/VSA " 菜单中选择调整，选择"制动摩擦片维护模式"，点击"进入制动摩擦片维护模式"并遵循屏幕提示操作。
注意！
- 具体操作指南参见HDS 的帮助菜单。
- 将活塞移回制动钳中时，小心制动液可能从总泵储液罐中溢出。如果制动液接触到油漆表面，立刻用水清洗干净。
提示
- 该功能用于后部制动摩擦片维护。
f.将车辆转为OFF (LOCK) 模式。
6.制动片 - 拆卸

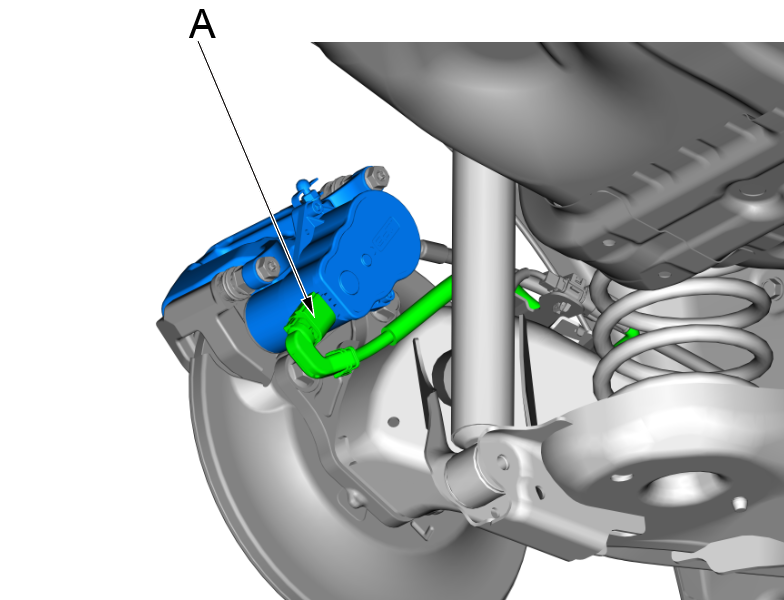

a.按压插接器锁止凸舌，脱开插接器(A)。

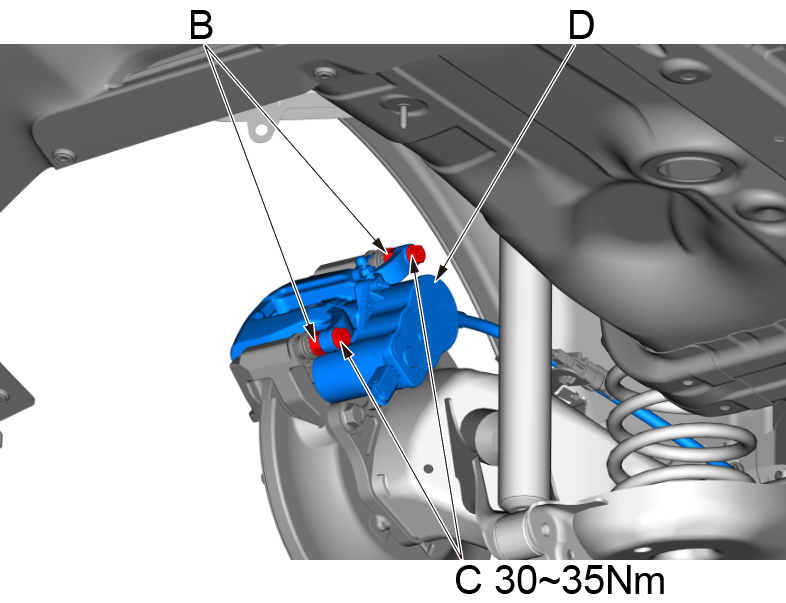

b.使用17mm扳手固定住卡钳销 (B) ，使用14mm套筒拆卸法兰螺栓 (C) 。
c.拆下制动卡钳壳体(D)。
注意！
- 无需拆卸制动软管，使用一小段铁丝将制动钳总成悬挂在底盘上。
- 不要扭曲制动软管，以免损坏。
- 检查软管和销护套是否损坏和老化。
d.取下制动衬片限位卡簧(E)。

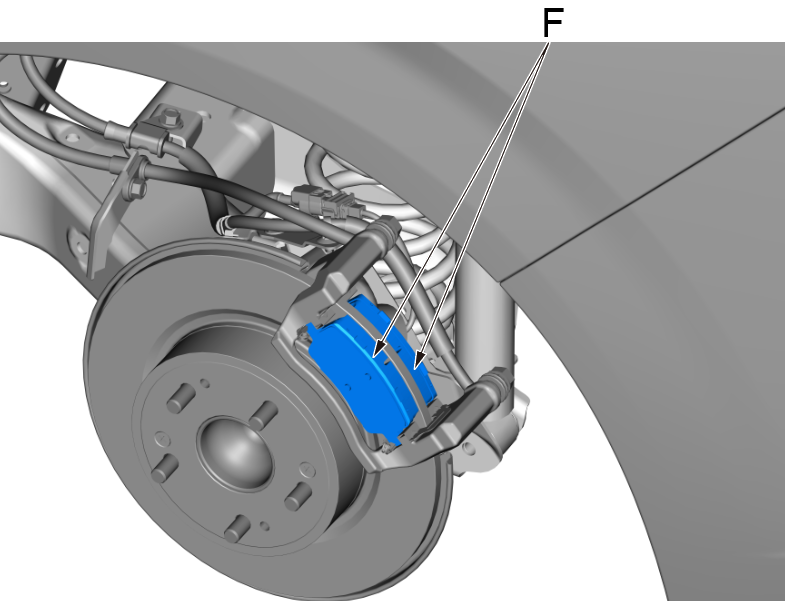

e.取下制动衬片(F)。
f.拆下制动片夹持器(G)。
安装
1.制动片 - 安装
a.安装安装制动片夹持器 (G) 。
b.安装制动衬片(F)。
c.安装制动衬片限位卡簧(E)。
d.安装制动卡钳壳体(D)。
e.使用17mm扳手固定住卡钳销 (B) ，使用14mm套筒拆卸法兰螺栓 (C) 。并拧紧至规定力矩。
f.连接插接器(A)。
2.后轮 - 安装
3.制动片保养模式 - 完成
a.将车辆转为ON 模式。
b.使用 HDS 从"ABS/VSA " 菜单中选择"调整"，选择"制动摩擦片维护模式，点击"返回正常模式"并遵循屏幕提示操作，直至提示“摩擦片移动到原始位置”，该功能步骤已结束。
4.驻车制动器 - 调节
a.拉动电动驻车制动开关以施加驻车制动，然后踩下制动踏板并按下电动驻车制动开关以松开驻车制动器。
b.将车辆转为OFF (LOCK) 模式。
注意！
- 安装完成后，进行路试，检查制动效果，确保制动系统无异常。
