制动踏板和制动踏板位置开关调节
检查
1.转向节盖 - 拆卸
2.前门门槛装饰 - 拆卸
3.驾驶员侧仪表板下盖 - 拆卸
4.制动踏板高度 - 检查
a.向后拉地毯并在隔振垫上找到切口 (A)。
b.从踏板衬垫(C) 的左侧或上侧中部至没有隔振垫凸舌 (D) 的地板测量踏板高度 (B)。
标准踏板高度：
180 ± 5 mm
5.制动踏板 - 调节

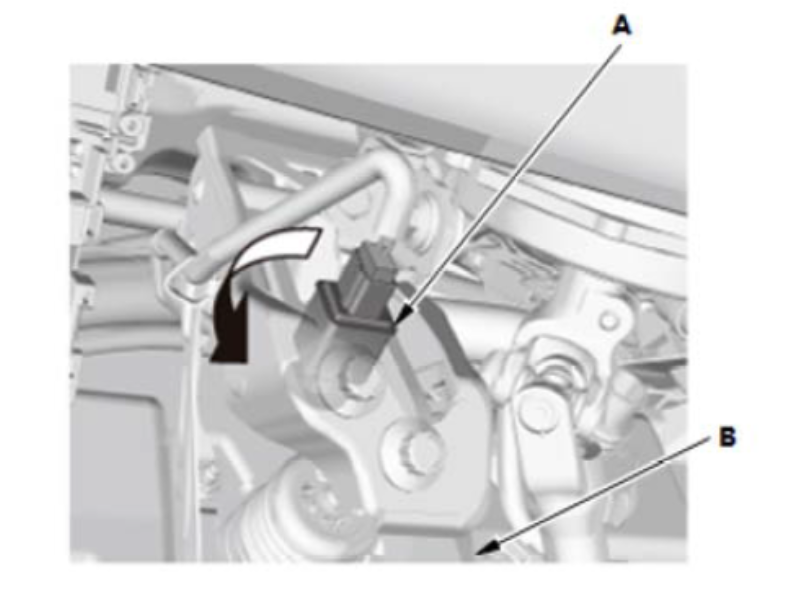

a.逆时针转动制动踏板位置开关(A) 45 °，然后将其拉回，直至不再接触制动踏板 (B)。

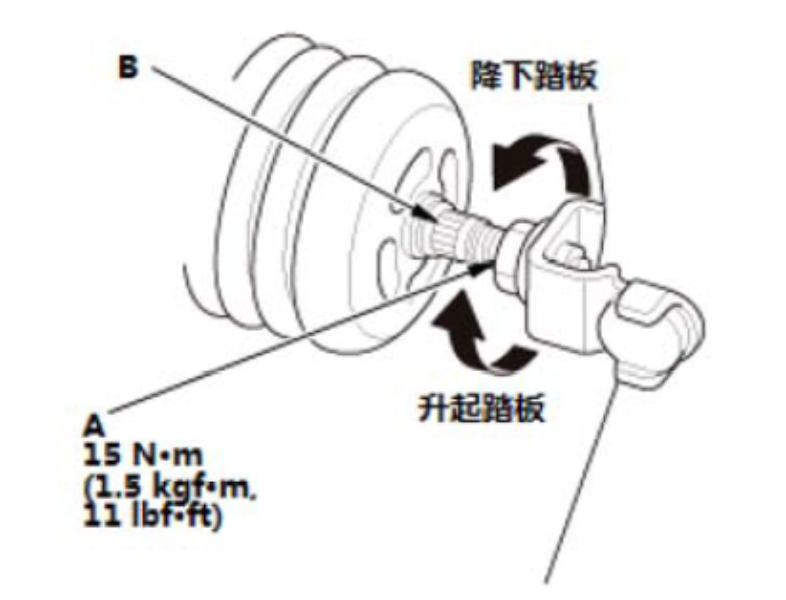

b.松开推杆锁紧螺母 (A)。
c.用钳子将推杆 (B) 拧入或拧出，直至达到距离地板的标准踏板高度。
d.牢牢拧紧锁紧螺母。
6.制动踏板位置开关- 调整

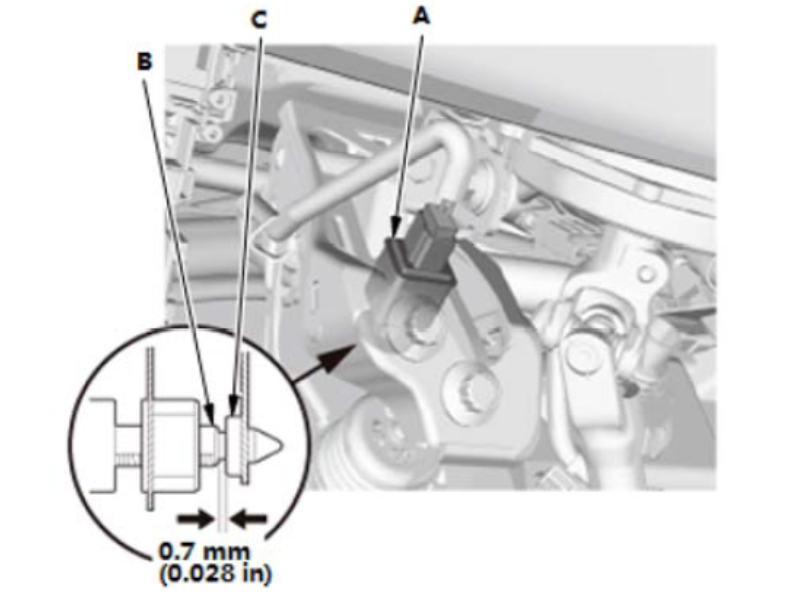

a.用手抬起制动踏板。推入制动踏板位置开关(A)，直至其柱塞完全按下（螺纹端 (B) 接触踏板臂的衬垫(C)）。顺时针转动开关45 ° 将其锁定。通过锁定开关，制动踏板位置开关和制动片之间的间隙自动调节至 0.7 mm (0.028 in)。确保释放制动踏板后，制动灯熄灭。
7.制动踏板自由行程 - 检查

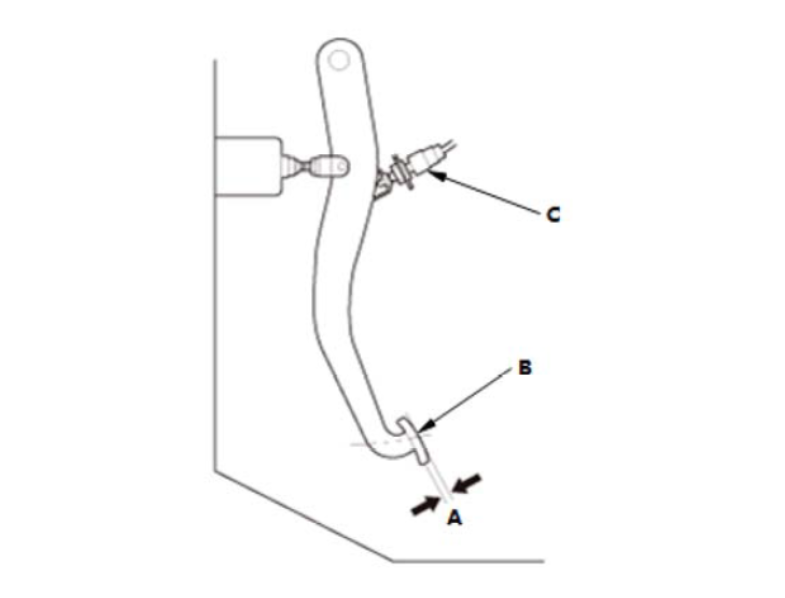

a.用手推制动踏板以检查制动踏板衬垫(B) 处的自由行程(A)。如果制动踏板的自由行程超出规定范围，则调整制动踏板位置开关(C)。如果制动踏板的自由行程不足，可能造成制动器拖滞。
自由行程： 1~5 mm (0.04~0.20in)
