车轮转速传感器拆卸和安装
前侧
提示
- 下述为左侧前车轮转速传感器的拆装工艺，可使用同样方法拆卸另一侧。
拆卸
1.车辆 - 举升
2.12V蓄电池端子 - 断开
3.前轮 - 拆卸
4.前轮转速传感器 - 拆卸

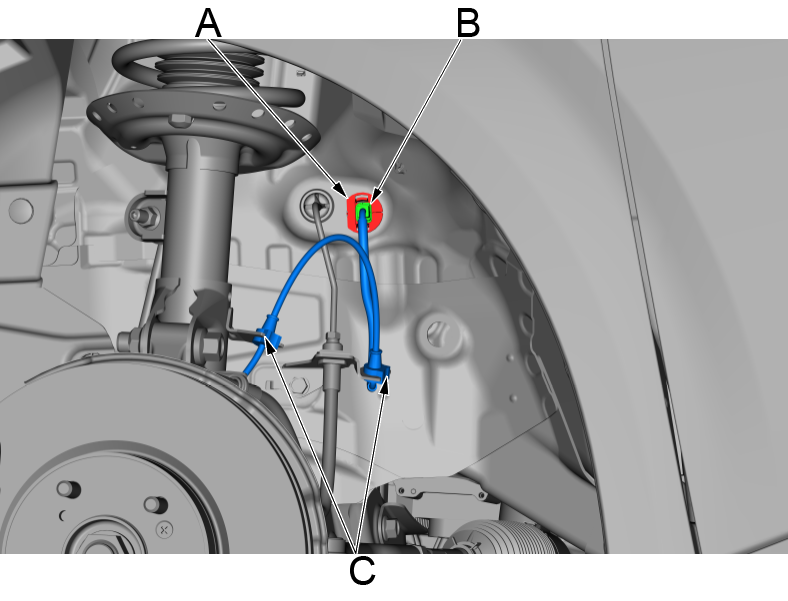

a.将橡胶护圈 (A) 从车身上拆下。
b.按压插接器锁止夹脱开插接器 (B)。
c.拆下线束导向橡胶(C)。

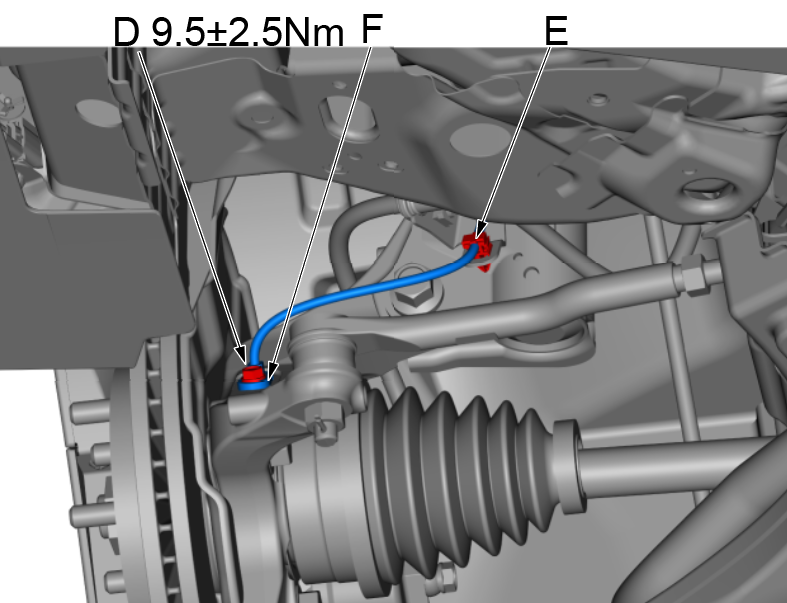

d.使用10mm套筒拆卸固定螺栓 (D)，使用内饰拆卸工具脱开卡夹 (E)。
e.拆下车轮转速传感器 (F)。
安装
a.按照与拆卸相反的顺序安装轮速传感器，并注意以下事项：
- 小心安装传感器，以免扭曲线束。
- 确保传感器安装孔内无杂物。
- 安装完成后，需进行路试，检测车轮转速传感器功能是否正常。
车轮转速传感器拆卸和安装
后侧
提示
- 下述为左侧后车轮转速传感器的拆装工艺，可使用同样方法拆卸另一侧。
拆卸
1.车辆 - 举升
2.12V蓄电池端子 - 断开
3.后轮 - 拆卸
4.后轮毂轴承单元 - 拆卸
5.后轮转速传感器 - 拆卸

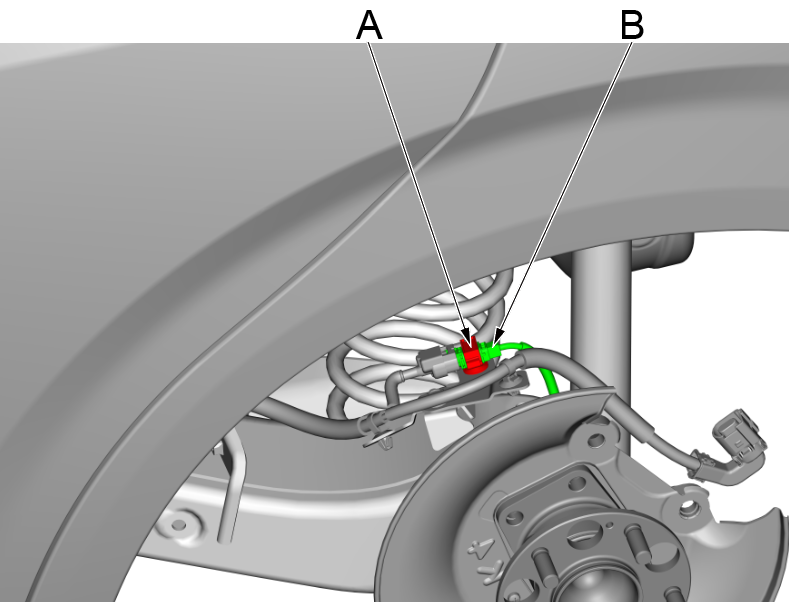

a.脱开插接器卡夹 (A) 。
b.按压插接器锁止夹，脱开连接器 (B)。

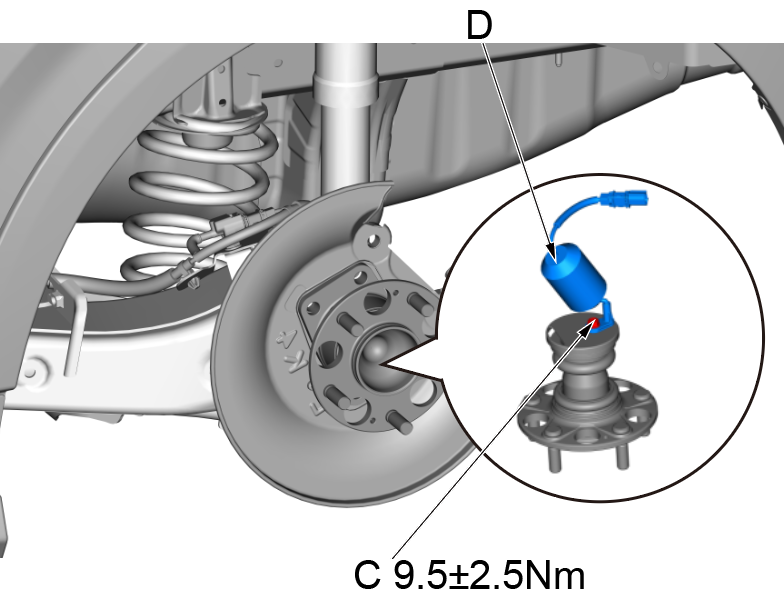

c.使用10mm套筒，拆卸后轮速传感器固定螺栓 (C) 。
d.拆下车轮轮速传感器 (D)。
安装
1.所有拆下零件 - 安装
a.按照与拆卸相反的顺序安装轮速传感器。
注意！
- 小心安装传感器，以免扭曲线束。
- 确保传感器安装孔内无杂物。
- 安装完成后，需进行路试，检测车轮转速传感器功能是否正常。
