VSA 调节器-控制单元拆卸和安装
拆卸
注意！
- 不要将制动液洒在车上；它可能会损坏漆面。如果制动液沾到漆面上，应立即用水冲洗。
- 在拆卸过程中，小心不要损坏制动管路或使其变形。
- 为防止制动液滴落，请用抹布堵塞和盖住软管末端和接口。
- VSA 调制器-控制单元是灵敏元件，请勿损坏或跌落。
- 拆卸 VSA 调制器-控制单元时，不要使用电动工具。
1.12V蓄电池端子 - 断开
2.VSA 调制器-控制器单元 - 拆卸

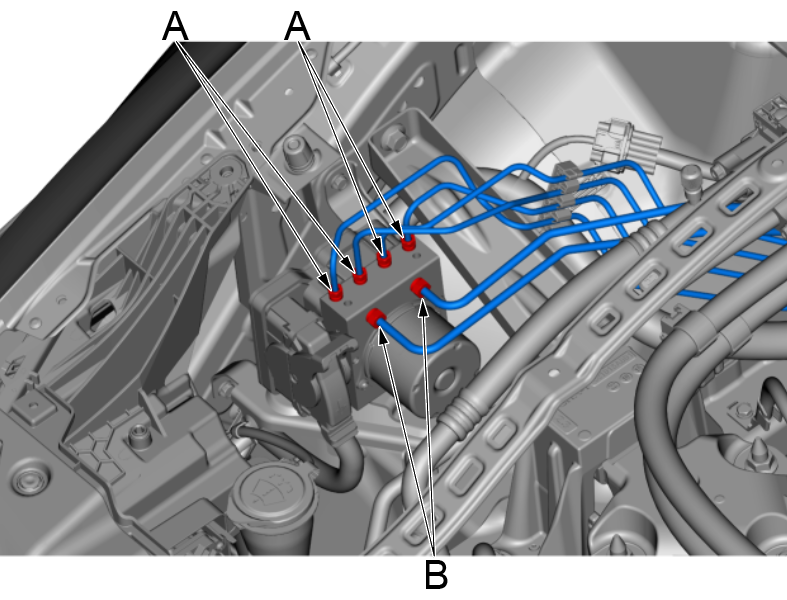

a.断开10mm油管扳手拆卸制动管路 (A)。
b.断开12mm油管扳手拆卸制动管路 (B)。

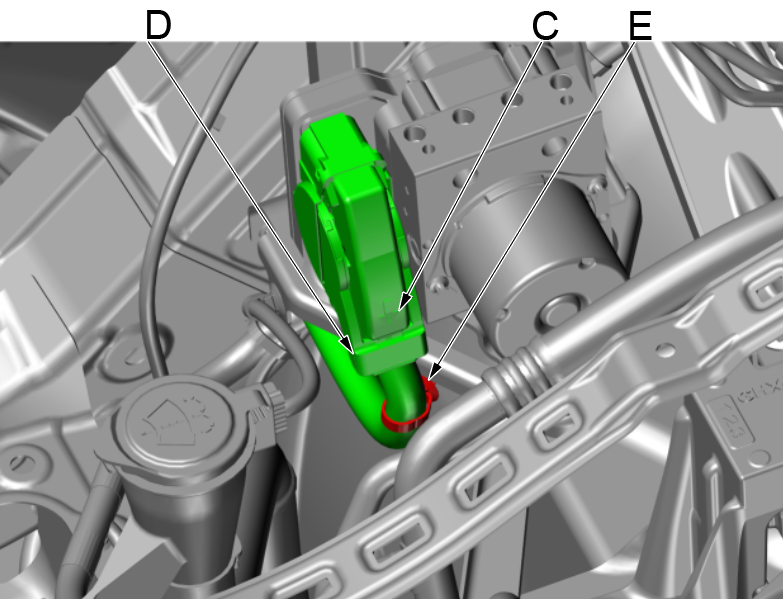

c.按压插接器锁止夹 (C)，向上推动插接器拉杆 (D)，插接器自行脱开。
d.使用内饰拆卸工具脱开线束夹 (E)。

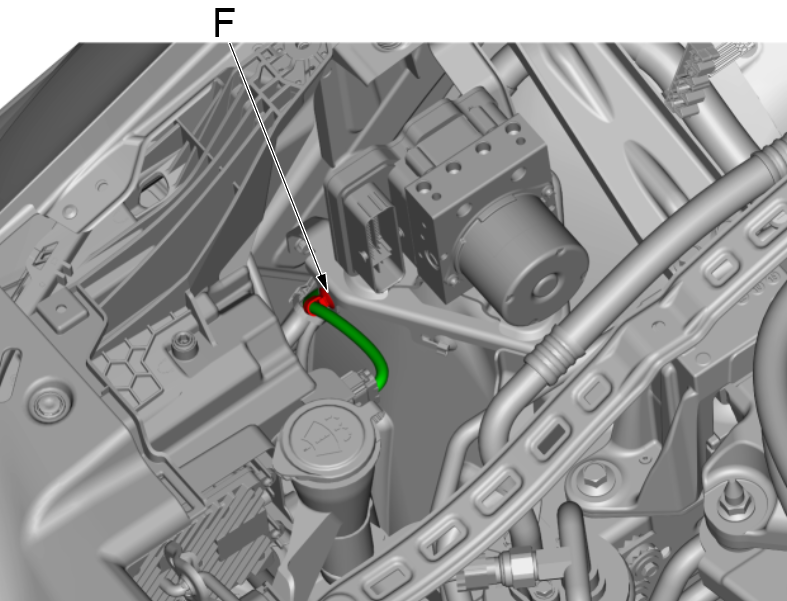

e.使用内饰拆卸工具脱开线束夹 (F)。

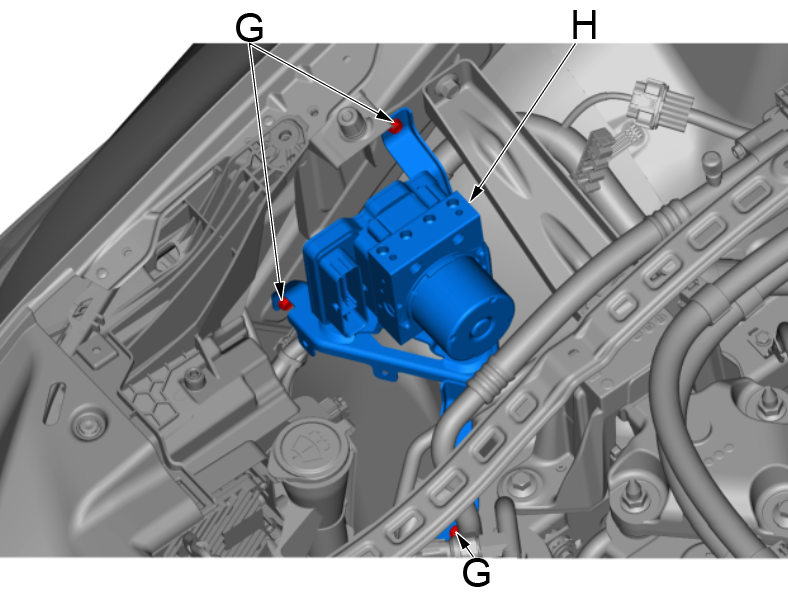

f.使用10mm套筒拆下3个固定螺栓 (G)。
g.拆下VSA 调制器-控制器单元及托架(H)。
3.VSA 调制器-控制器单元托架 - 拆卸

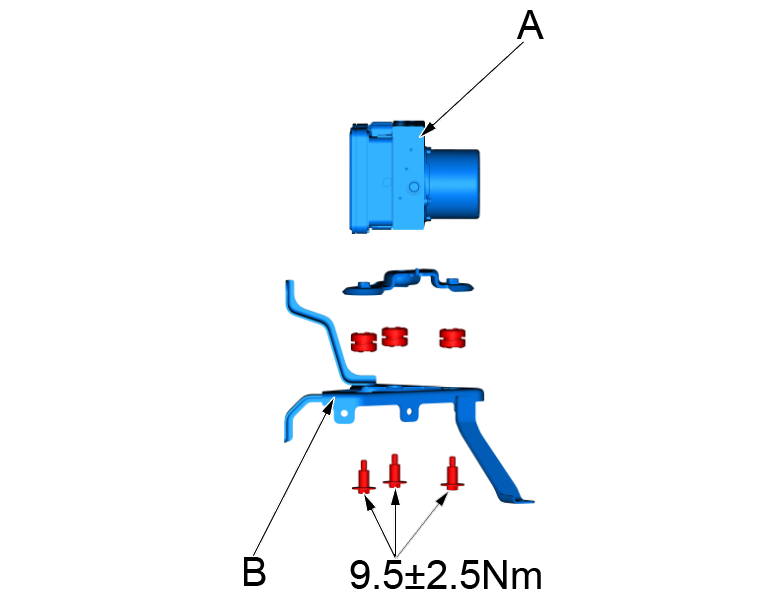

j.将VSA 调制器-控制器单元 (A) 从托架 (B) 上拆下。
安装
注意！
- 不要将制动液洒在车上；它可能会损坏漆面。如果制动液沾到漆面上，应立即用水冲洗。
- 在安装过程中，小心不要损坏制动管路或使其变形。
- 为防止制动液滴落，请用抹布堵塞和盖住软管末端和接口。
- 横摆角速度-加速度传感器内置在 VSA 调制器-控制单元中。
- VSA 调制器-控制单元是灵敏元件，请勿损坏或跌落。
- 安装VSA 调制器-控制单元时，不要使用电动工具。
1.VSA 调制器-控制器单元托架 - 安装
a.将VSA 调制器-控制器单元 (A) 安装在托架 (B) 上。
2.VSA 调制器-控制器单元 - 安装

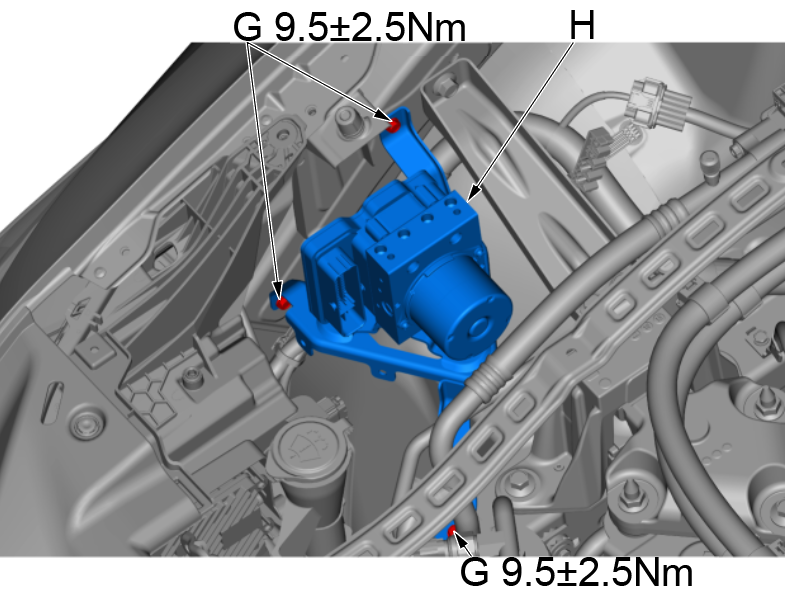

a.安装VSA 调制器-控制器单元及托架(H)。
b.安装3个固定螺栓 (G)，使用扭力扳手将螺栓拧紧。
c.安装线束夹 (F)。
d.对齐VSA 调制器-控制器单元插接器 (C) 的连接表面。
e.向上拉插接器的杆 (D)，然后确认插接器完全就位，安装固定卡夹(E)。

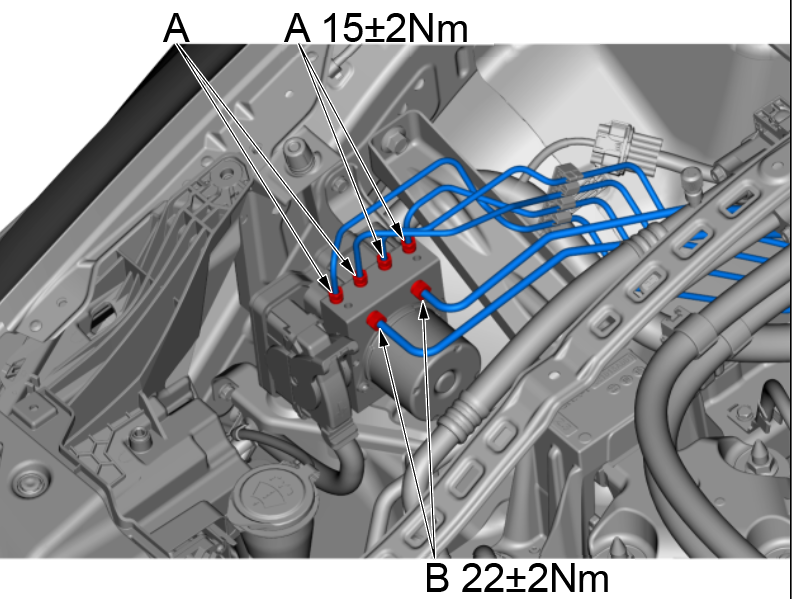

f.安装制动管路(B)。
g.安装制动管路(A)。
3.12V蓄电池端子 - 安装
4.制动系统 - 排气
5.VSA 调制器-控制单元 - 更新
6.VSA 传感器中间位置 - 记忆
7.倾角传感器 - 初始学习程倾斜传感器初始学习程序
注意！
- 安装完成后，深踩制动踏板，检查制动效果，确保制动系统没有问题在进行路试。
- 路试完成后，打开动力舱，检查相关部位是否漏油。
