后制动卡钳拆卸和安装
提示
- 下述为左侧后制动卡钳的拆装工艺，可使用同样方法拆卸另一侧。
拆卸
注意！
- 不要将制动液洒在车上；它可能会损坏漆面。如果制动液沾到漆面上，应立即用水冲洗。
- 拆卸后，堵塞软管和接头的端部，以防制动液溢出。
1.12V蓄电池端子 - 断开
2.车辆 - 举升
3.后轮 - 拆卸
4.驻车制动 - 松开
5.制动卡钳 - 拆卸

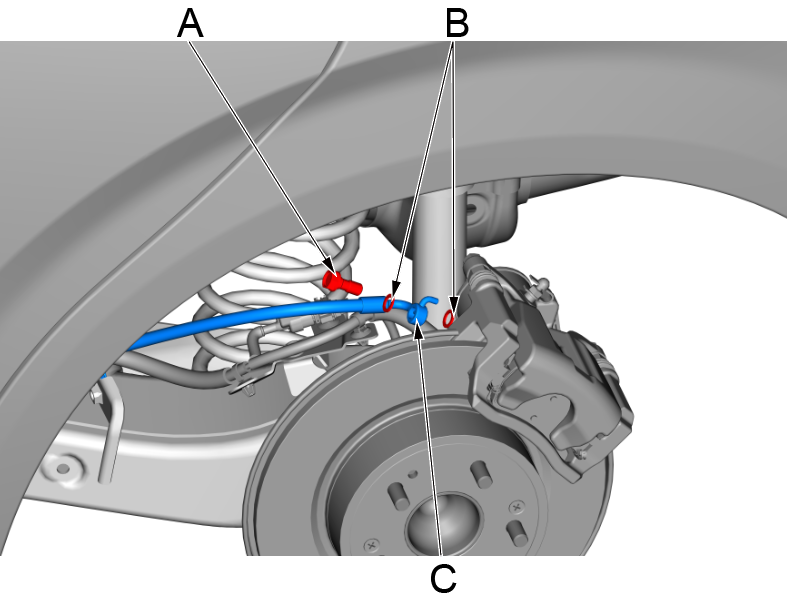

a.使用13mm套筒，拆下对接螺栓 (A) ，并将制动软管 (C) 从制动卡钳体断开。
b.取下2个密封垫圈 (B)。
注意！
- 需更换新的密封垫圈。
- 拆卸后，堵塞软管和接头的端部，以防制动液溢出。

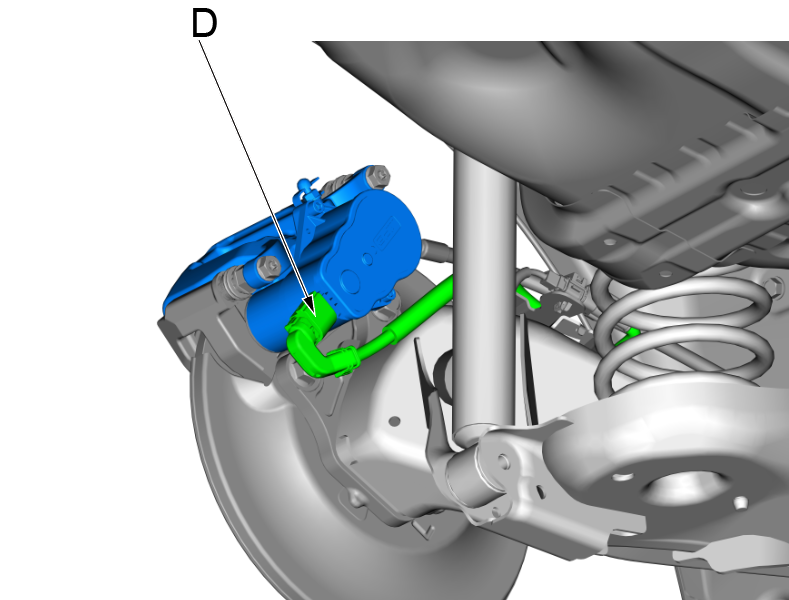

c.按压脱开插接器锁止夹，脱开插接器(D)。

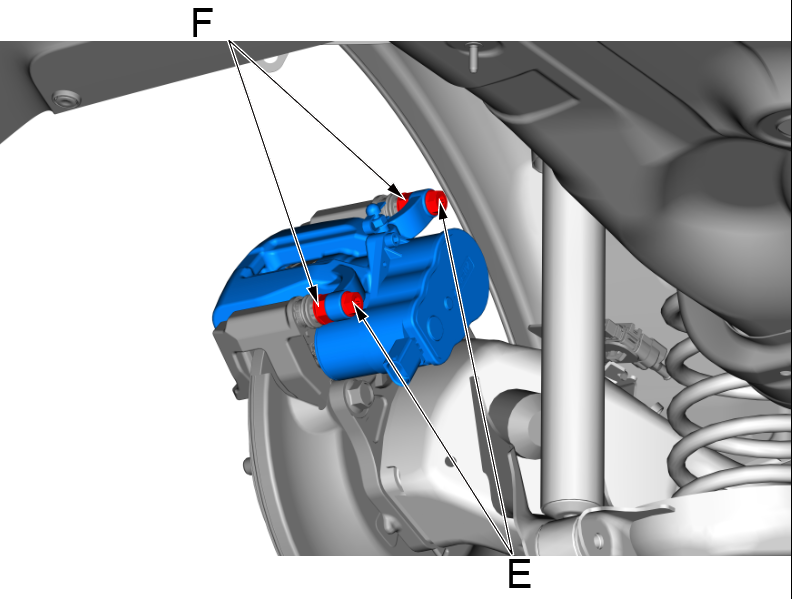

d.使用17mm扳手固定住卡钳销 (F) ，使用14mm套筒拆卸法兰螺栓 (E) 。
e.拆下制动卡钳体。
6.制动片 - 拆卸
7.卡钳插销和插销防尘罩 - 拆卸

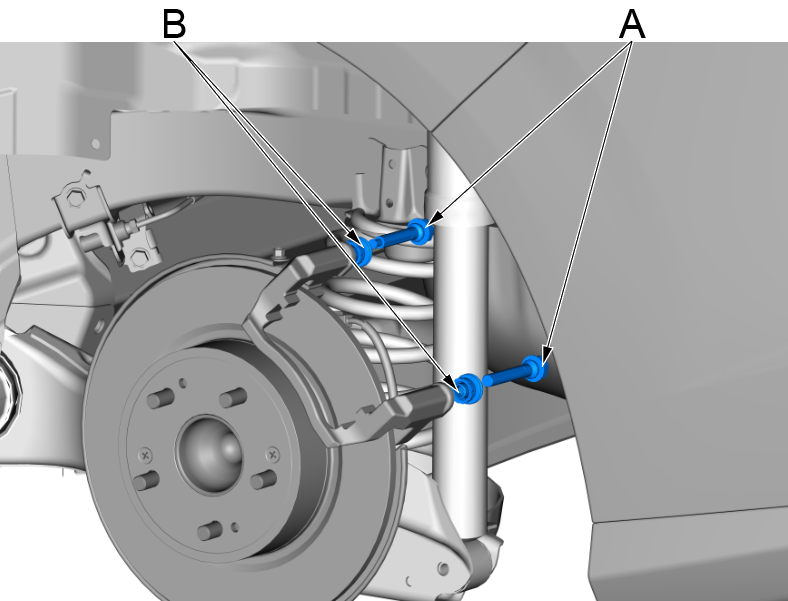

a.拆下卡钳插销(A)。
注意！
- 上卡钳插销和下卡钳插销不同。安装过程中，确保卡钳插销在适当的位置。
b.拆下插销防尘罩(B)。
安装
注意！
- 不要将制动液洒在车上；它可能会损坏漆面。如果制动液沾到漆面上，应立即用水冲洗。
1.卡钳销和销护套 - 安装
a.在卡钳销A和新的销护套 (B) 上涂抹橡胶润滑脂。
b.安装销护套，安装卡钳销。
注意！
- 确保卡钳销安装正确。上卡钳销和下卡钳销不同。如果这些卡钳销安装在错误的位置，将导致振动、制动片磨损不均或磨损过快，并可能使轮胎磨损不均。
- 去除销护套内的空气。
2.制动片 - 安装
3.制动钳主体 - 安装

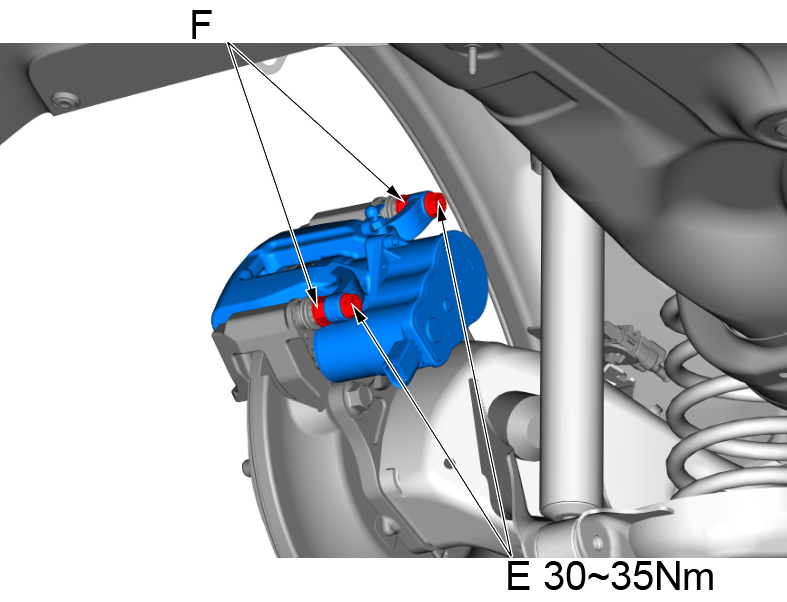

a.安装卡钳主体，使用14mm套筒安装法兰螺栓 (E)，并在使用17mm扳手固定卡钳插销(F) 时将其拧紧至规定扭矩。
b.连接插接器(D)。

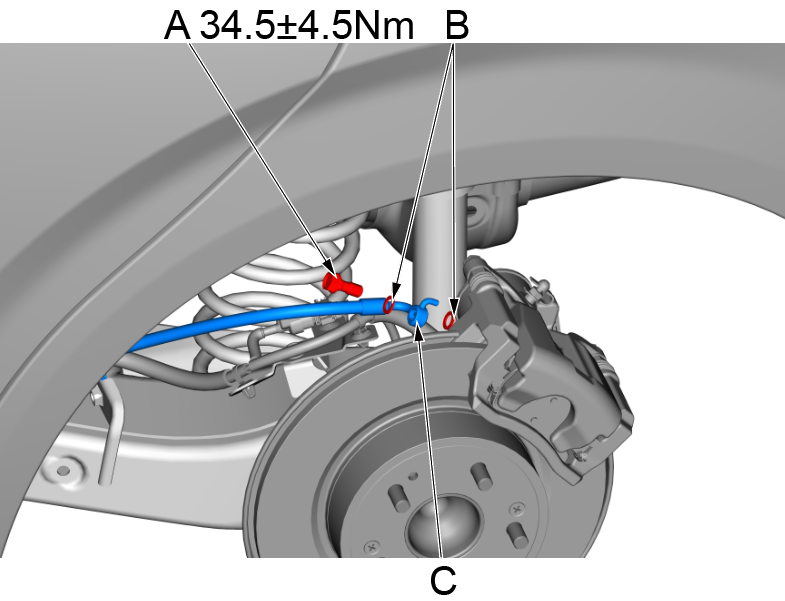

c.使用对接螺栓 (A) 和新的密封垫圈 (B) 将制动软管 (C) 连接至卡钳主体。
4.制动系统 - 放气
5.制动软管和管路 - 检查
注意！
- 检查软管和管路接头或连接部分是否泄漏，必要时重新拧紧。
- 检查制动软管有无干扰和扭曲。
6.后轮 - 安装
7.驻车制动器 - 调节
1.将车辆转为ON 模式。
2.拉动电动驻车制动开关以施加驻车制动，然后踩下制动踏板并按下电动驻车制动开关以松开驻车制动器。
3.将车辆转为OFF (LOCK) 模式。
注意！
- 安装完成后，需进行路试，检查制动效果。
- 路试完成后，检查相关部位是否漏油。
