后视镜摄像头拆卸和安装
提示
- 下述为左侧后视镜摄像头的拆装工艺，可以使用同样方法拆卸另一侧。
拆卸
1.12V蓄电池端子 - 断开
2.电子后视镜 - 拆卸
3.后视镜摄像头 - 拆卸

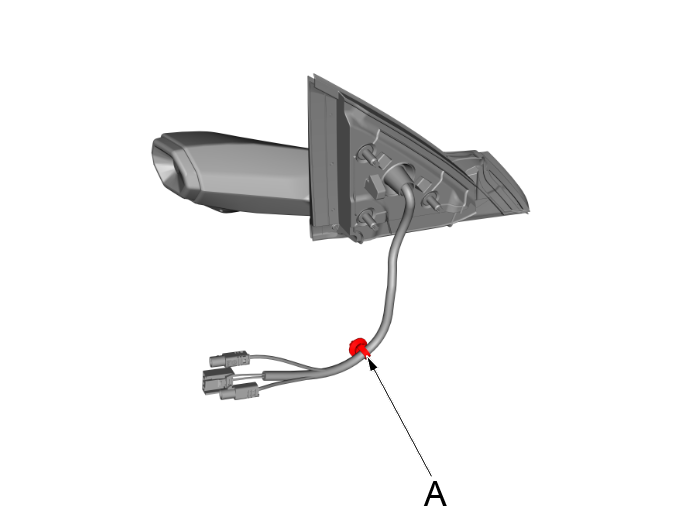

a.剪断固定卡扣(A)。

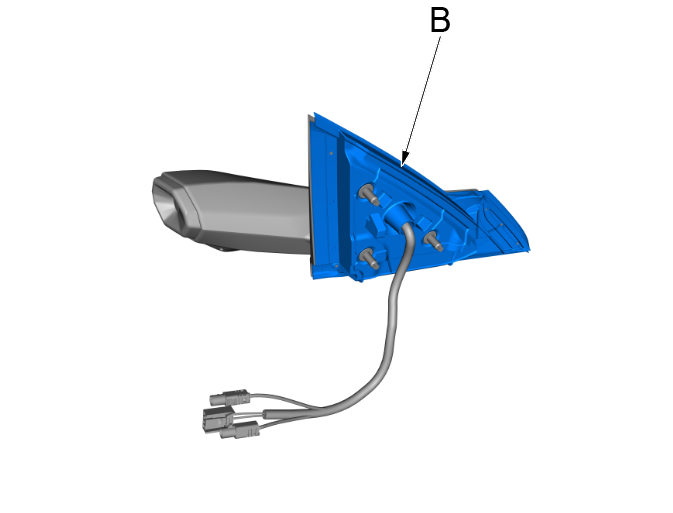

b.取下胶套(B)。

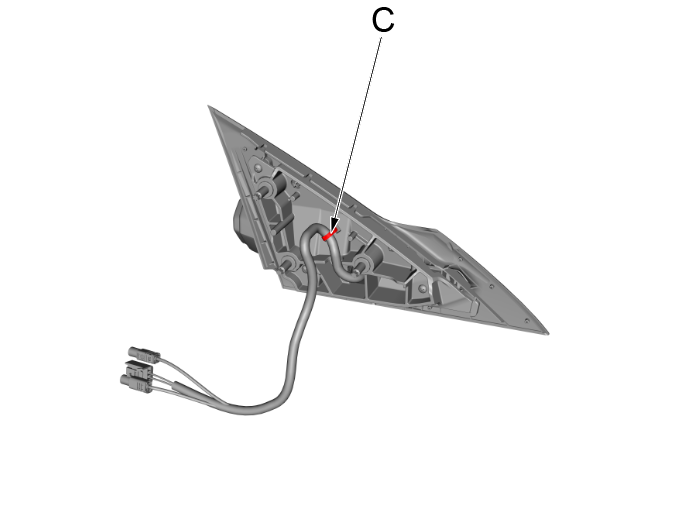

c.剪断线束扎带(C)。
d.使用内饰件拆卸工具取下摄像头壳体(D)。
注意！
- 拆卸摄像头壳体时需小心谨慎，以免造成壳体损伤。

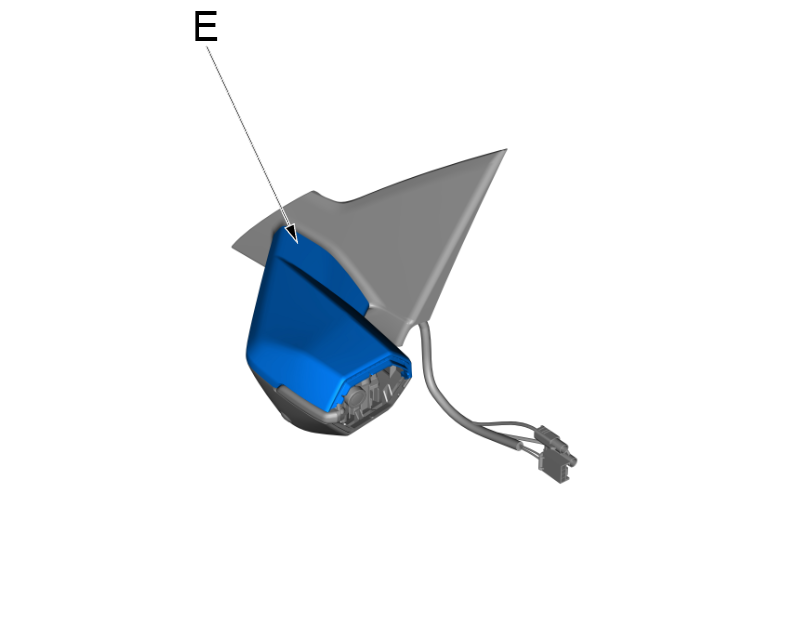

e.使用内饰件拆卸工具取下后视镜上盖(E)。
注意！
- 拆卸后视镜上盖时需小心谨慎，以免造成壳体损伤。

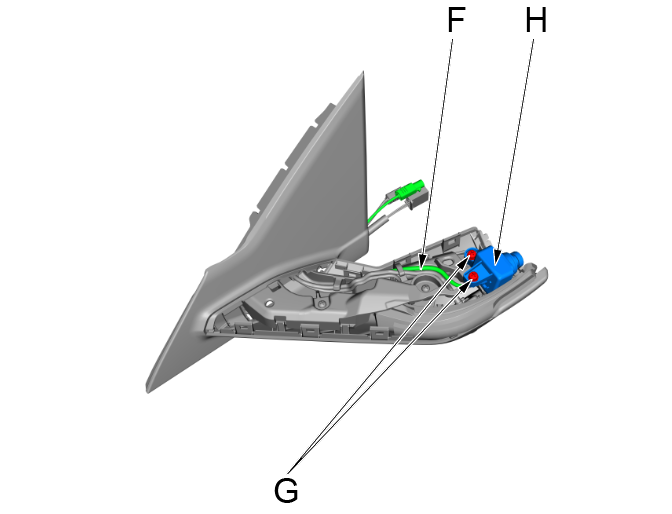

f.先取出侧转向信号灯线束，再取出后视镜摄像头线束(F)。
g.使用十字起拆卸2个固定螺钉(G)。
h.取下后视镜摄像头(H)。
安装
1.所有拆下零件 - 安装
a.按与拆卸相反的顺序安装各个部件。
注意！
- 卡扣和线束扎带为一次性件，安装时需更换新的。
- 安装完成后，连接蓄电池负极电缆，检查、确保后视镜摄像头工作正常。
