后排座椅安全带拆卸和安装
后排左侧/右侧座椅安全带拆卸
1.12V蓄电池端子 - 断开
注意！
- 断开12V蓄电池端子后，等待至少3分钟。
2.后侧装饰板 - 拆卸
3.后排座椅安全带上锚定器螺栓 - 拆卸

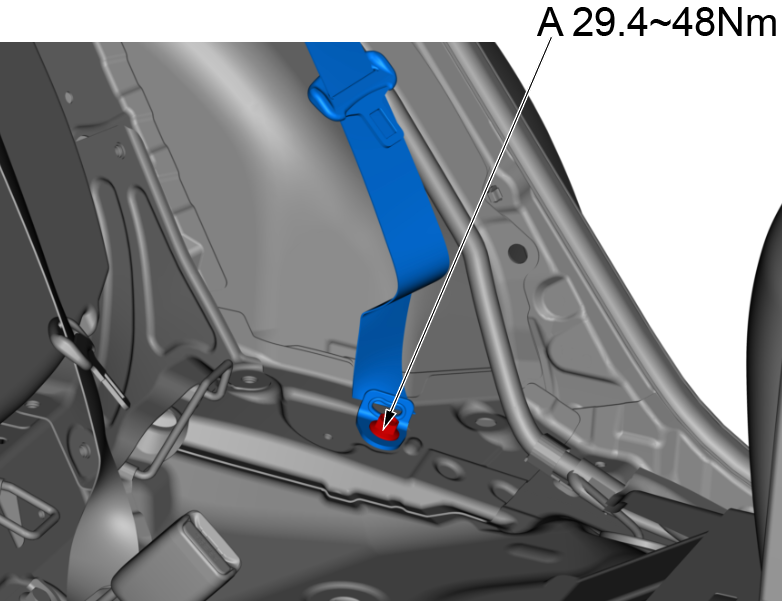

a.使用14mm套筒拆下后排座椅安全带固定螺栓(A)。
4.三角立柱装饰件 - 拆卸
5.后排座椅安全带总成 - 拆卸

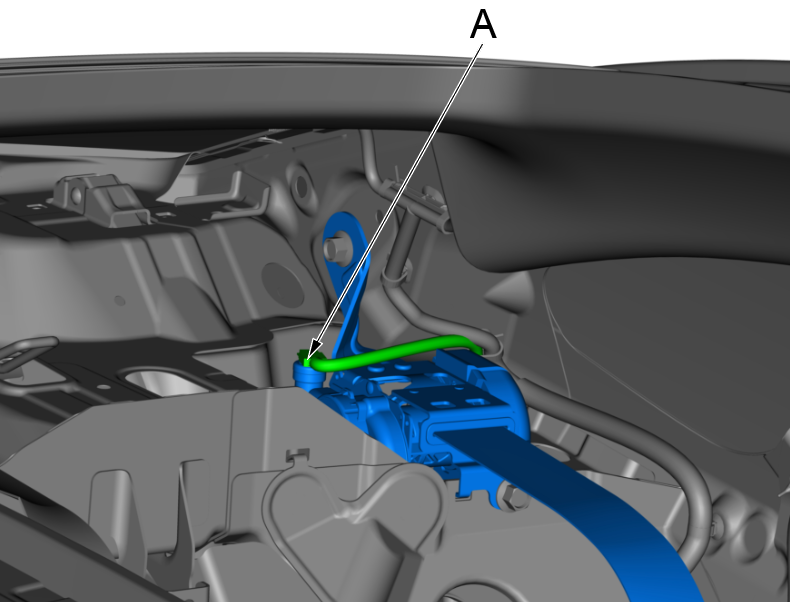

a.拉起两个锁止凸舌以脱开插接器(A)。

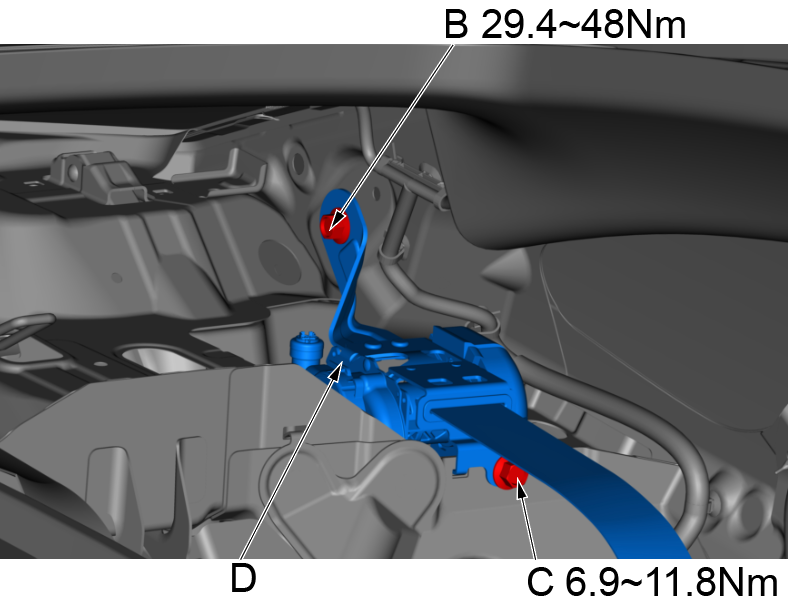

b.使用14mm套筒拆卸安全带总成固定螺栓(B)。
c.使用10mm套筒拆卸安全带总成固定螺栓(C)。
d.拆下后排座椅安全带总成(D)。
后排左侧/右侧座椅安全带安装
1.所有拆下的零件 - 安装
a.按照与拆卸相反的顺序安装零件。
后中间安全带拆卸
1.12V蓄电池端子 - 断开
注意！
- 断开12V蓄电池端子后，等待至少3分钟。
2.顶棚内衬 - 拆卸
3.后中间安全带 - 拆卸

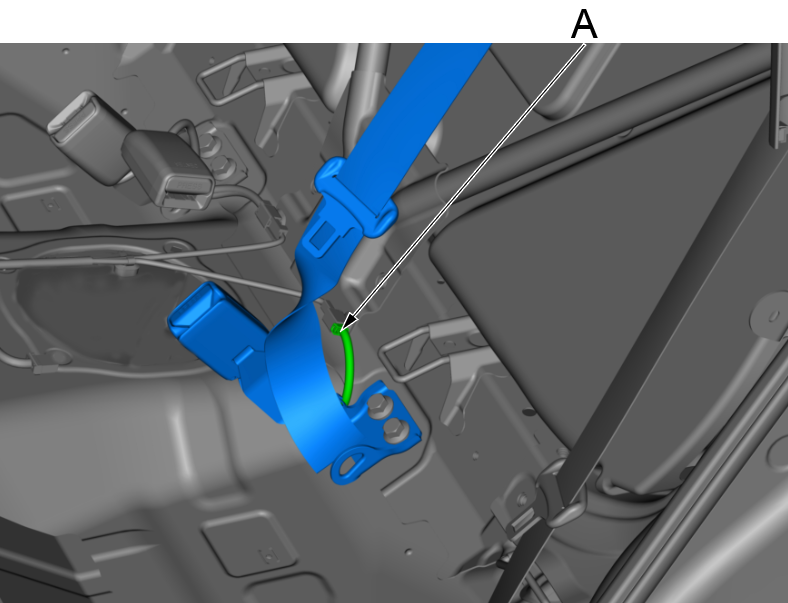

a.按压插接器锁止夹，脱开后中间安全带搭扣插接器(A)。

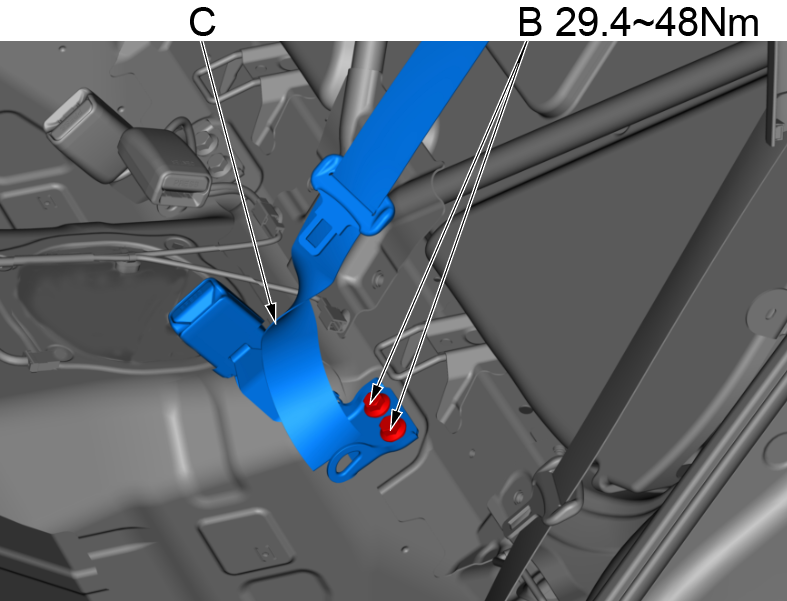

b.使用14mm套筒拆卸后中间安全带搭扣2个固定螺栓(B)。
c.拆下后中间安全带搭扣(C)。
d.使用14mm套筒拆卸后中间安全带固定螺栓(D)。
e.拆下后中间安全带(E)。
后中间安全带安装
1.所有拆下的零件 - 安装
a.按照与拆卸相反的顺序安装零件。
