三角立柱装饰件拆卸与安装
提示
- 下述为左侧三角立柱装饰件的拆装工艺，可使用同样方法拆卸另一侧。
拆卸
1.三角立柱上装饰件 - 拆卸

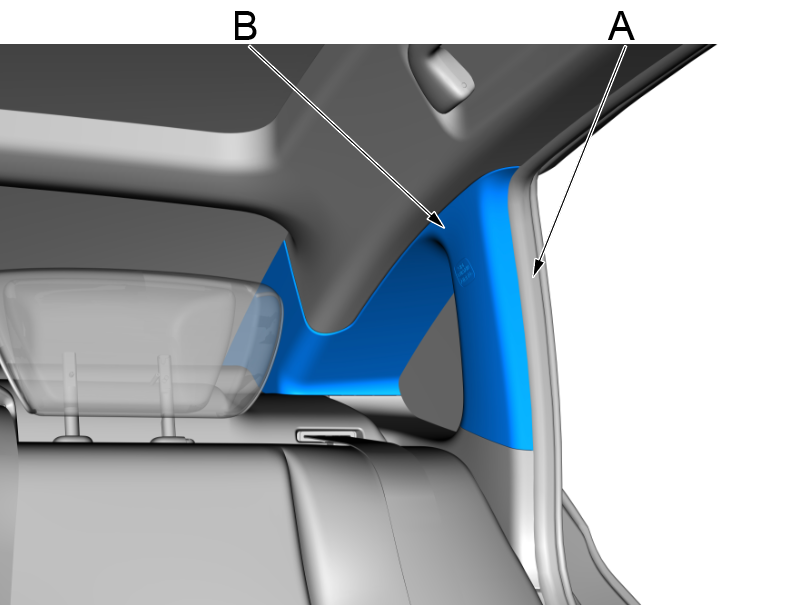

a.脱开后门门洞密封件(A)与三角立柱上装饰件连接部分。
b.使用内饰件拆卸工具拆卸三角立柱上装饰件(B)，并按照箭头方向取出。
2.后排座椅靠背 - 拆卸
3.后座侧饰板 - 拆卸
4.三角窗立柱下装饰件 - 拆卸

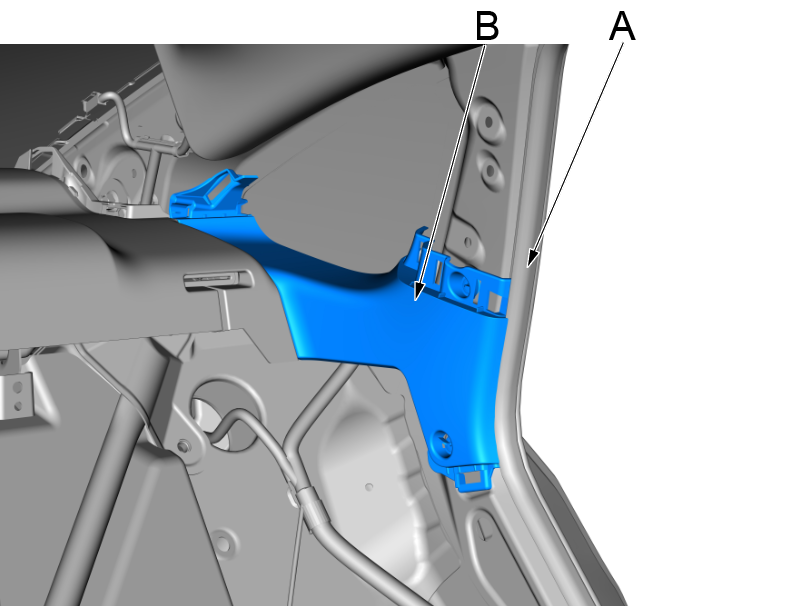

a.拆卸后门门洞密封件(A)与三角窗立柱下装饰件连接部分。
b.使用内饰件拆卸工具拆卸三角窗立柱下装饰件(B)。
检查
1.三角立柱上装饰件 - 检查

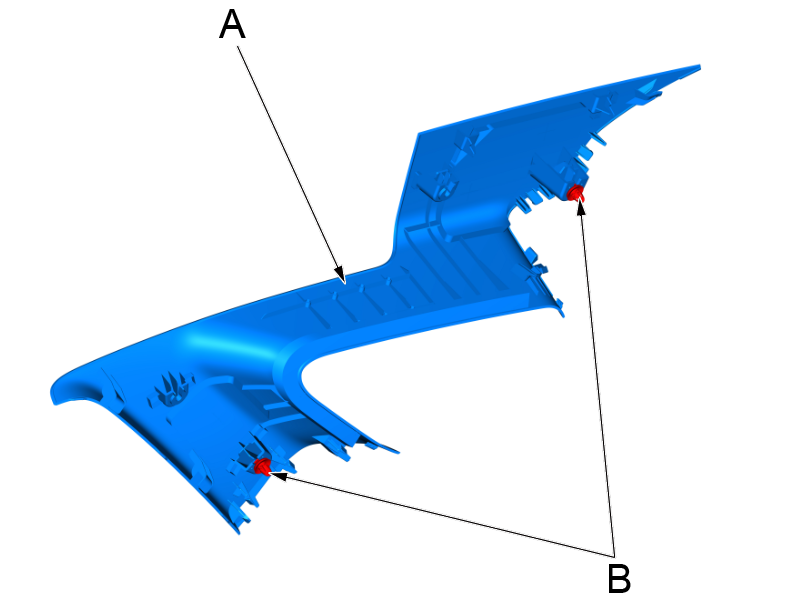

a.如果侧窗帘式气囊已展开，用新的零件更换三角立柱上装饰件(A)。
b.如果侧窗帘式气囊未展开，检查三角立柱上装饰件并注意以下各项：
为防止侧窗帘式气囊展开不当和可能造成的人员伤害，检查装饰件，如果它们有以下任何损坏则予以更换：
-三角立柱上装饰件上出现裂痕或变形，或装饰件上部有应力发白区域；
-三角立柱上装饰件出现裂痕或变形，或安装到三角立柱上装饰件的钩出现裂痕；
-卡扣表面出现了断裂或应力发白。
如果卡扣(B)损坏或应力发白，用新的予以更换。
安装
1.所有拆下零件 - 安装

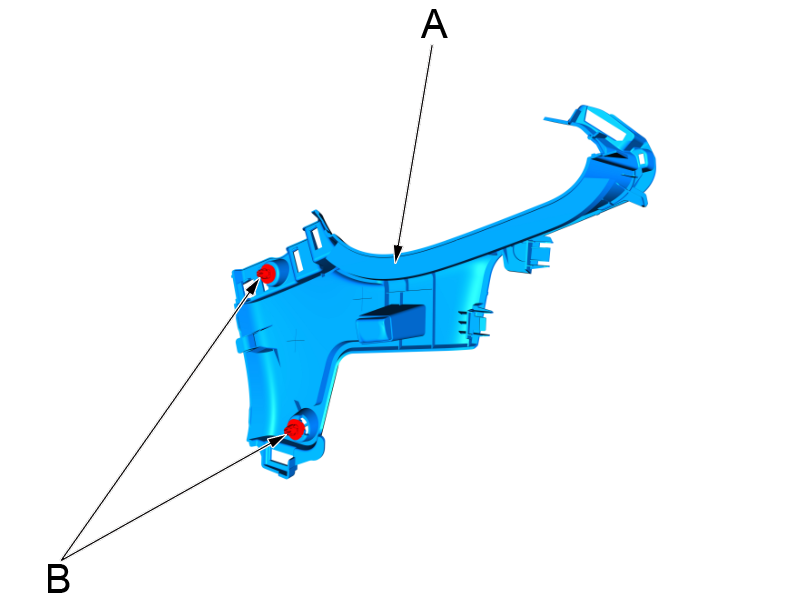

a.将固定卡扣(A)安装在三角立柱下装饰件(B)上。
b.按照与拆卸相反的顺序安装各个部件。
