仪表中间装饰板拆卸和安装
拆卸
1.12V蓄电池端子 - 断开
2.仪表板侧盖 - 拆卸
3.手套箱 - 拆卸
4.仪表中间装饰板 - 拆卸
a.使用内饰件拆卸工具拆卸仪表中间装饰板(A)。
b.按压锁止卡，脱开空调控制面板插接器(B)。
c.取下仪表中间装饰板(C)。
5.气温控制单元- 拆卸
6.杯架 - 拆卸

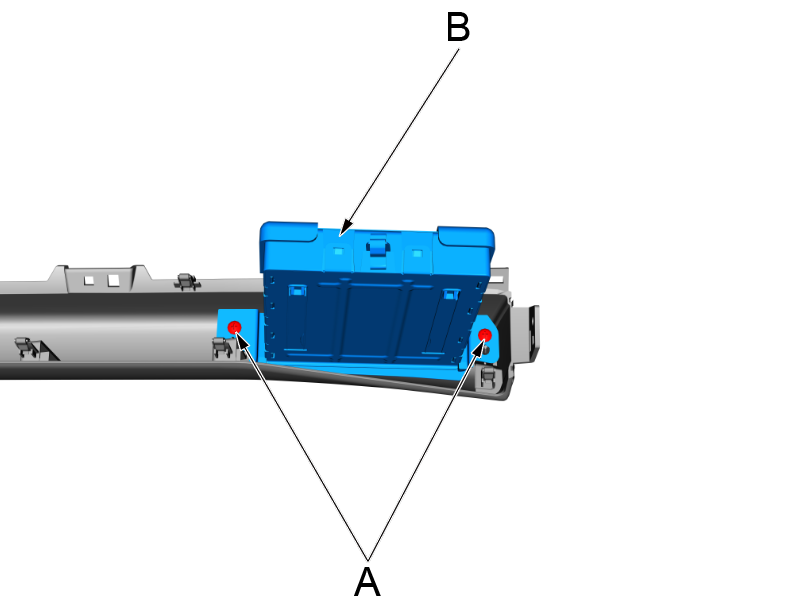

a.使用十字起拆卸杯架固定螺钉(A)。
b.取下杯架(B)。
安装
1.所有拆下零件 - 安装
a.按照与拆卸相反的顺序安装各个部件。
a.使用内饰件拆卸工具拆卸仪表中间装饰板(A)。
b.按压锁止卡，脱开空调控制面板插接器(B)。
c.取下仪表中间装饰板(C)。
a.使用十字起拆卸杯架固定螺钉(A)。
b.取下杯架(B)。
a.按照与拆卸相反的顺序安装各个部件。
