前罩板拆卸和安装

拆卸

刮水器臂 - 拆卸

动力总成上护板 - 拆卸

3.前翼子板罩 - 拆卸

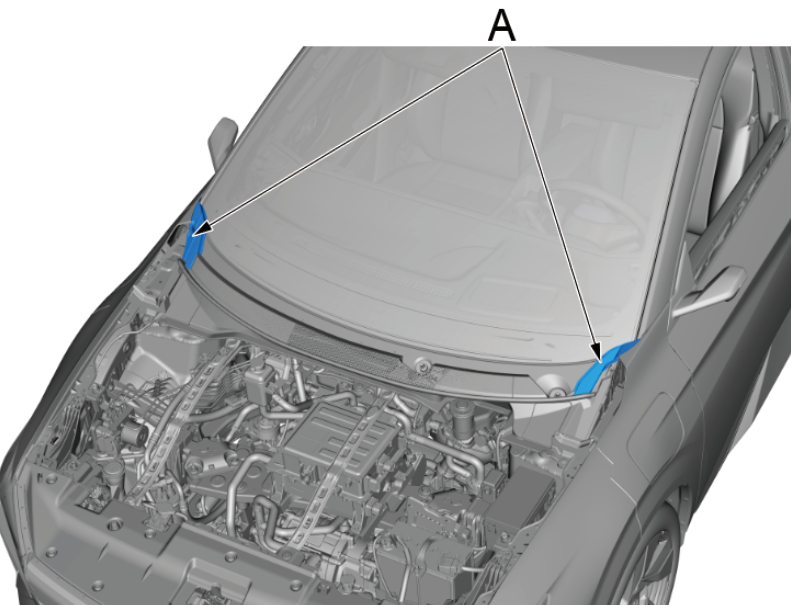

a.拆卸前翼子板罩(A)。

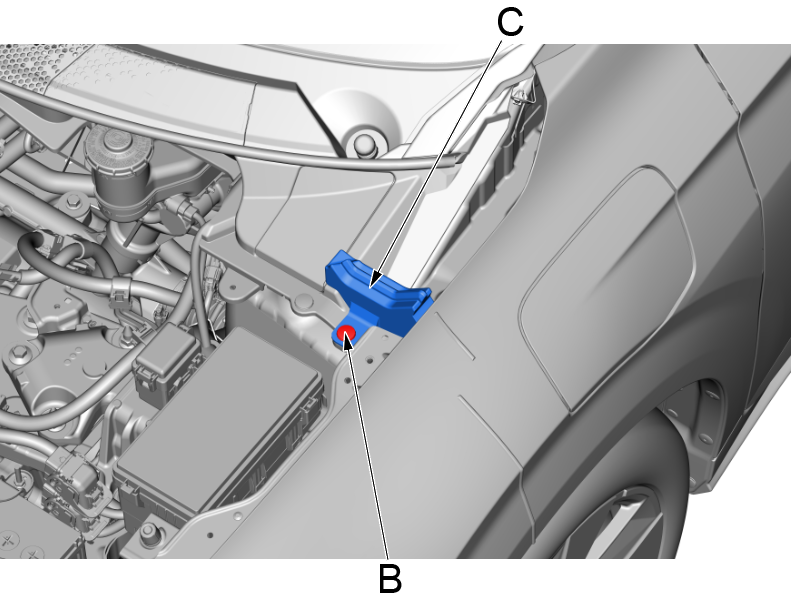

b.使用内饰件拆卸工具拆卸隔音垫的固定卡扣(B)(两侧)。

c.取下隔音垫(C)(两侧)。

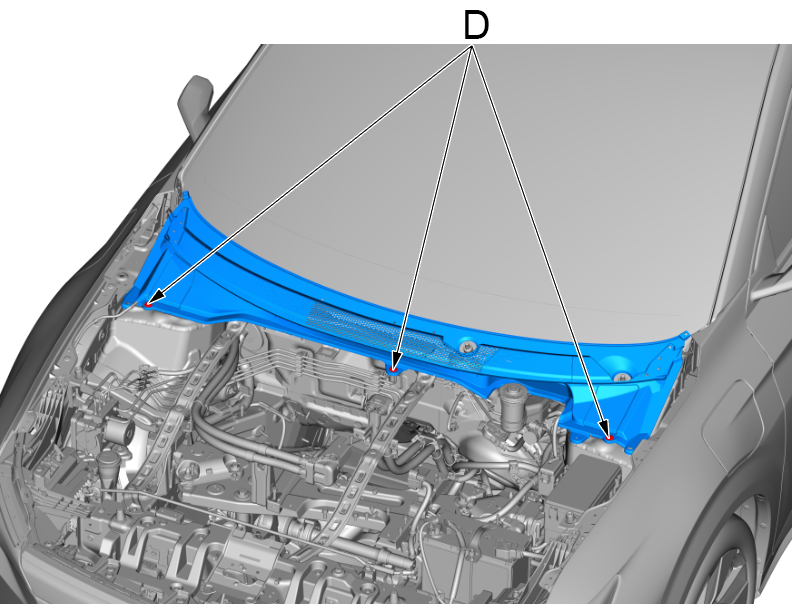

d.使用内饰件拆卸工具拆卸前罩板3个固定卡扣(D)。

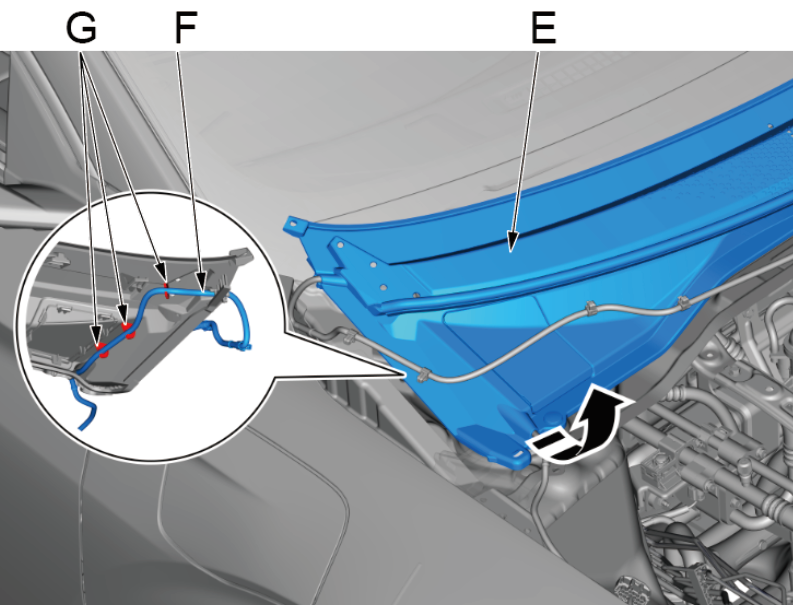

e.将前罩板(E)右侧沿箭头方向翻开。

f.将玻璃水软管(F)从固定卡(G)中脱开。

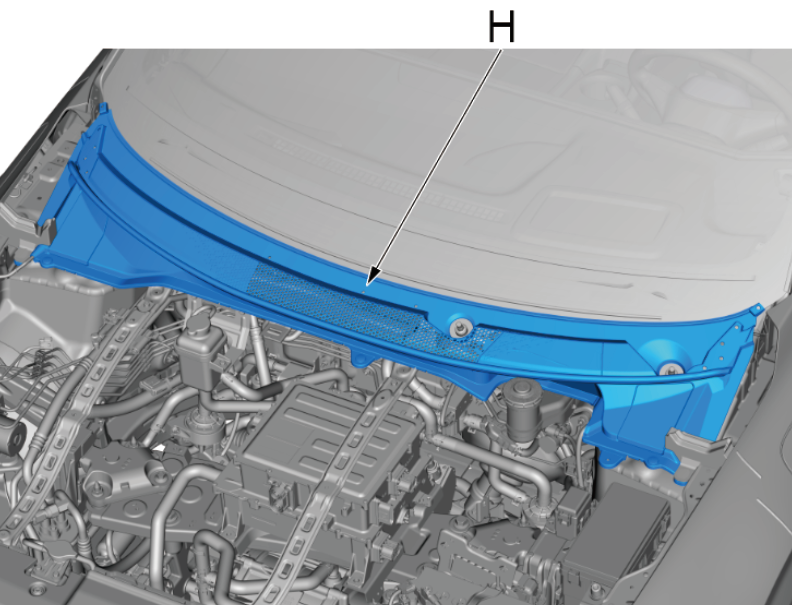

g.取下前罩板(H)。

安装

1.所有拆下零件 - 安装

a.按照与拆卸相反的顺序安装各个部件。
