前照灯拆卸和安装
提示
下述为左侧前照灯的拆装工艺，可以使用同样方法拆卸另一侧。
拆卸
1.12V蓄电池端子 - 断开
2.前保险杠总成 - 拆卸
3.前照灯 - 拆卸
a.按压插接器锁止卡，脱开前照灯插接器(A)。

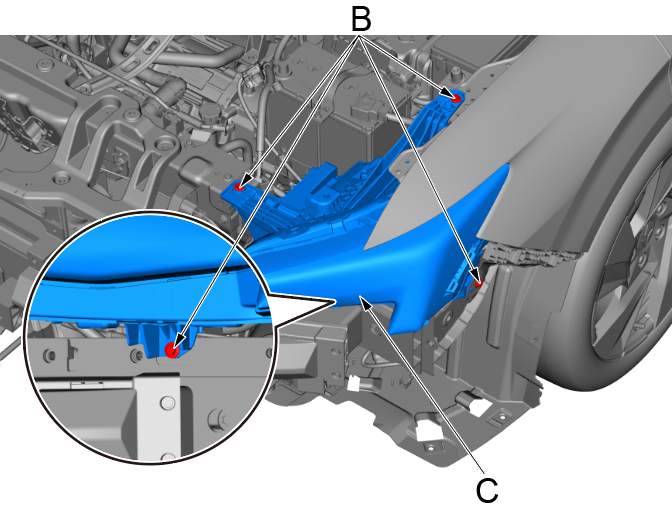

b.使用10mm套筒拆卸4个固定螺栓(B)。
c.取下前照灯总成(C)。
d.使用10mm套筒拆卸3个固定螺栓(D)。
e.取下前照灯上支架(E)。

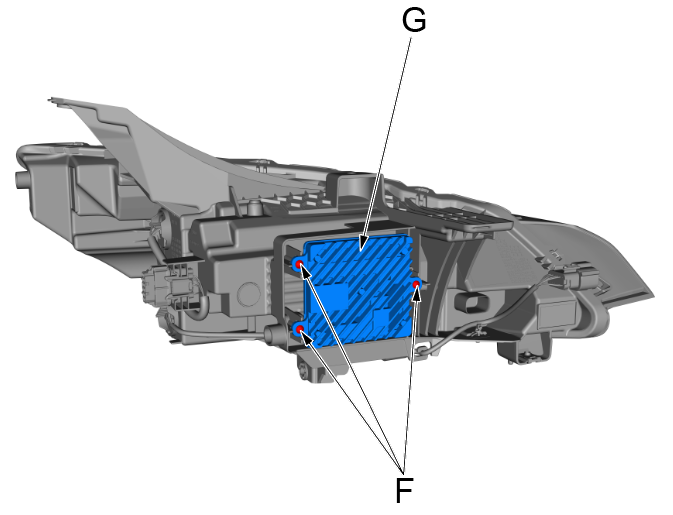

f.使用T20旋具头拆卸3个固定螺钉(F)。
g.取出照明控制单元总成(G)。

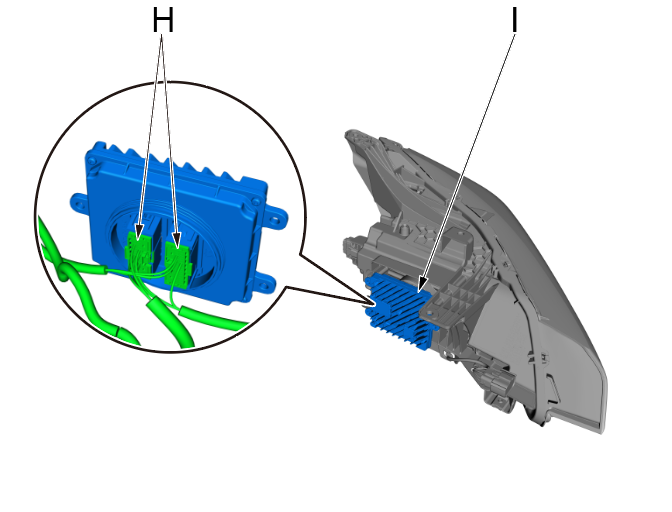

f.按压插接器锁止卡，脱开2个照明控制单元总成插接器(H)。
g.取下照明控制单元总成(I)。
安装
1.所有拆下零件 - 安装
a.按与拆卸相反的顺序安装各个部件。
注意！
- 安装完成后，连接蓄电池负极电缆，检查、确保前照灯总成工作正常。
