车内照明灯系统说明 - 控制/功能

系统功能

电源连接的初始状态

在连接电源的初始状态下，将检测并控制各车门的开启/关闭，不受车辆模式状态和驾驶员侧车门门锁按钮开关的状态影响。

输入			输出控制
各车门开关	一键启动开关	车辆模式	输入改变之前	输入改变之后
任意ON （车门打开）	ON	――	――	灯ON
	OFF	――	――	灯点亮 定时器条件3
任意OFF （车门打开）	――	――	――	灯OFF

注意！

• "――" 表示这个系统上未使用。

驾驶员侧车门门锁按钮开关连接

当驾驶员侧车门门锁按钮开关从锁止/解锁位置移动时，BCM将检测驾驶员侧车门打开/关闭位置并控制车内照明灯。

输入				输出控制
各车门开关	驾驶员侧门锁 按钮开关	一键启动开关	车辆模式	输入改变之前	输入改变之后
任意ON (车门打开) ↓ 所有OFF (车门关闭)	OFF （解锁）	OFF	OFF(LOCK)  模 式	照明ON	灯点亮 定时器条件2
				照明OFF	在输入改变之前 持续该状态
			ON模式	――	灯OFF
		ON	――	――	灯OFF
	ON （锁止）	――	――	――
任一OFF (车门关闭) ↓ ON(车门打开)	――	OFF	OFF(LOCK) 模 式	照明ON	灯点亮 定时器条件3 (定时器重新起动）
				照明OFF	灯点亮 定时器条件3
			ON模式	――	灯ON
		ON	――	――

注意！

• "――" 表示这个系统上未使用。

每个车门开关连接

打开各车门或行李箱，BCM 将随时点亮车内照明灯。

注意！

• "――" 表示这个系统上未使用。

无钥匙连接

当BCM接收自智能钥匙进入控制单元的解锁信号时，会提供一个搭铁给车内照明灯。

输入			输出控制
无钥匙车门锁止/解锁信号	各车门开关	驾驶员侧车门门锁按钮开关	输入改变之前	输入改变之后
解锁信号	全部OFF （车门关闭）	ON(锁止) ↓ OFF(解锁) 或 OFF(解锁)	――	灯点亮    定时器条件4
		ON（锁止）	――	在输入改变之前    持续该状态
	任意ON （车门打开）	――	――	灯点亮    定时器条件3
锁止信号	全部OFF （车门关闭）	OFF(解锁) ↓ ON(锁止) 或 ON(锁止)	――	灯OFF
		OFF（解锁）	――	在输入改变之前    持续该状态
	任意ON （车门打开）	――	――	在输入改变之前    持续该状态

注意！

• "――" 表示这个系统上未使用。

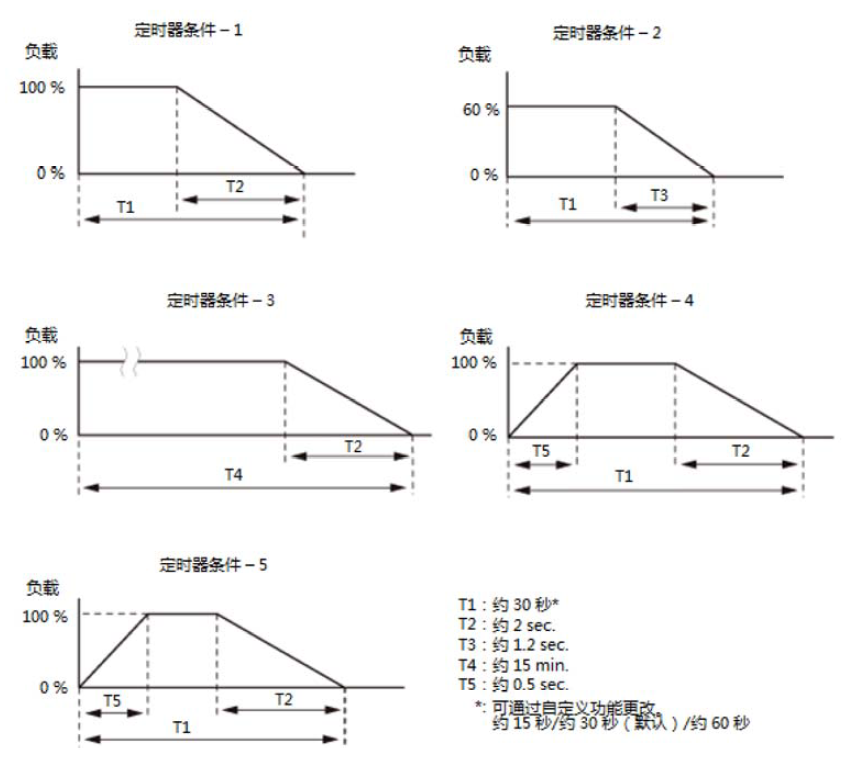

定时器控制

下图显示照明持续时间以及在定时器结束时出现的调光功能。

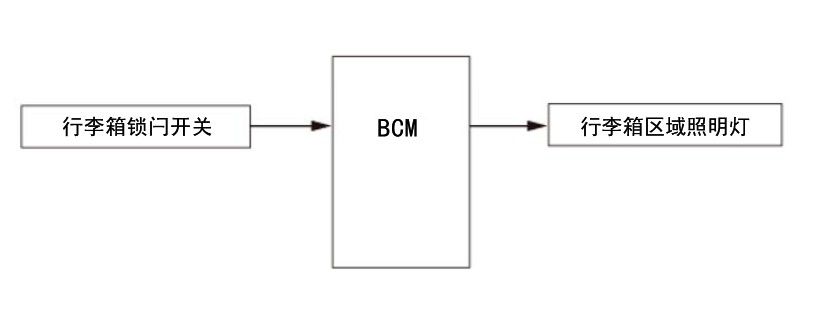

行李箱连接控制

根据行李箱锁闩开关信号，BCM 控制行李箱区域照明灯的点亮/熄灭。
