地毯拆卸和安装
注意！
- SRS 部件位于该区域。执行修理或维修前查看SRS部件位置和注意事项及程序。
拆卸
1.12V蓄电池端子 - 断开
2.前排座椅 - 拆卸
3.后排座椅坐垫 - 拆卸
4.手套箱 - 拆卸
5.驾驶员侧仪表板下盖 - 拆卸
6.转向柱盖 - 拆卸
7.中央扶手箱 - 拆卸
8.中下面板 - 拆卸
9.仪表板 - 拆卸
10.转向吊架横梁 - 拆卸
11.地毯 - 拆卸

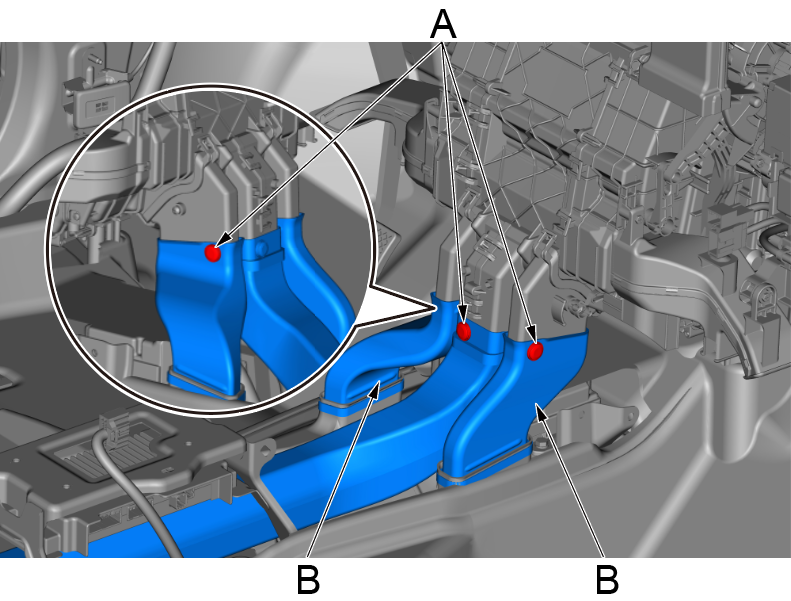

a.使用内饰件拆卸工具拆卸加热器接头管3个固定卡扣(A)。
b.取下左右侧加热器接头管(B)。

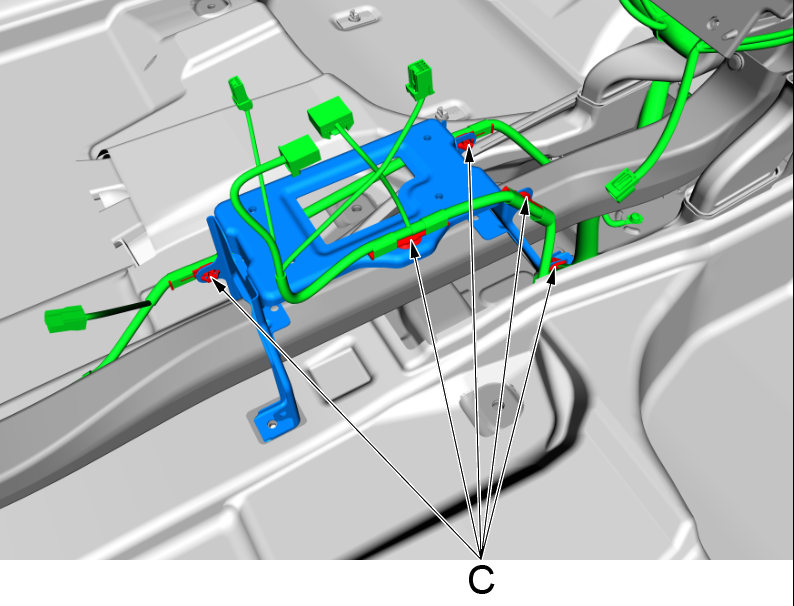

c.使用内饰件拆卸工具拆卸仪表线束的5个固定卡扣(C)。

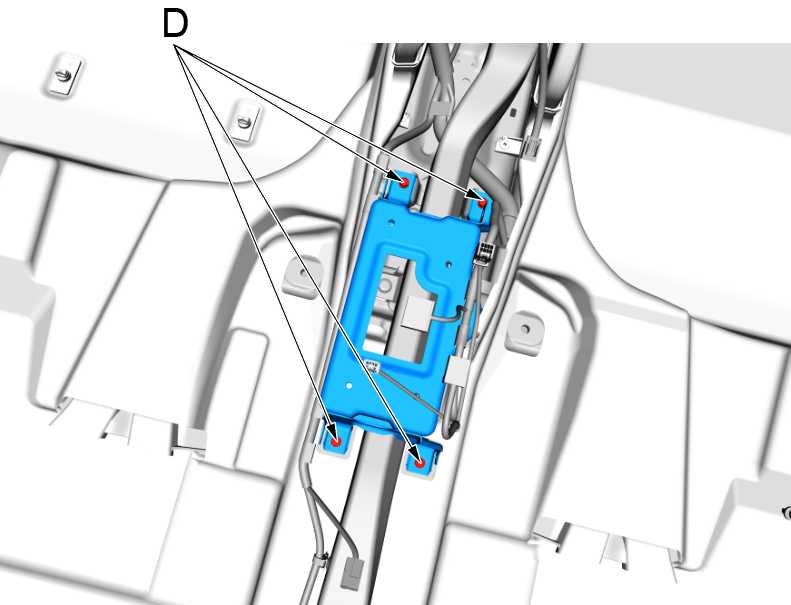

d.使用10mm套筒拆卸选档杆支架4个固定螺栓(D)，取下支架。

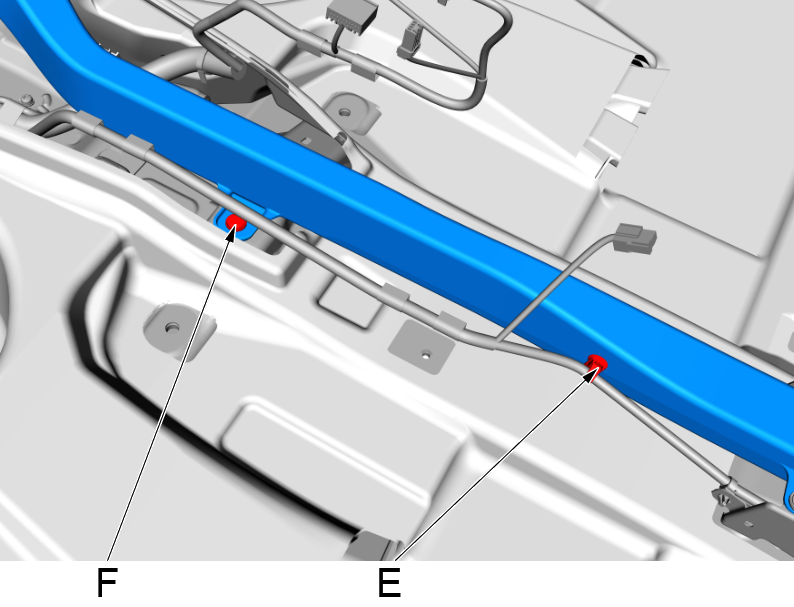

e.使用内饰件拆卸工具拆卸仪表线束的1个固定卡扣(E)。
f.使用内饰件拆卸工具拆卸中间加热器接头管的1个固定卡扣(F)。

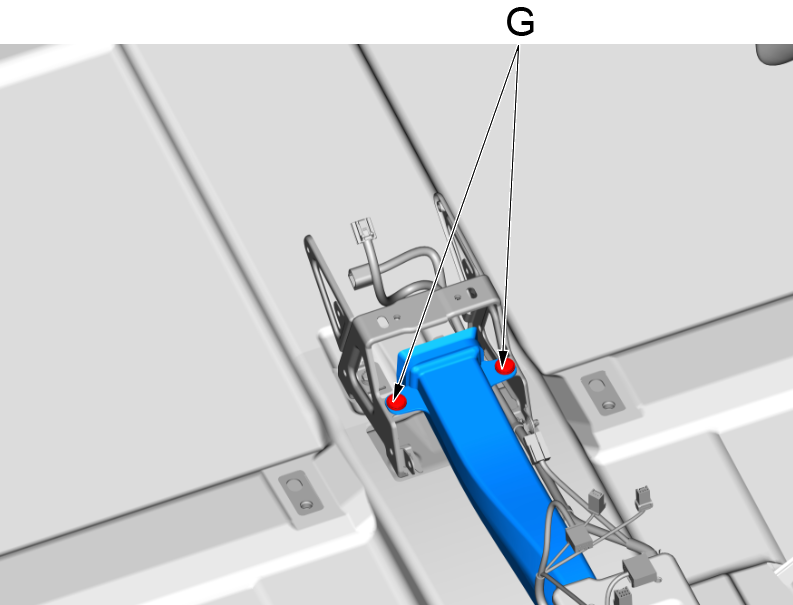

g.使用内饰件拆卸工具拆卸中间加热器接头管的2个固定卡扣(G)，移开中间加热器接头管。

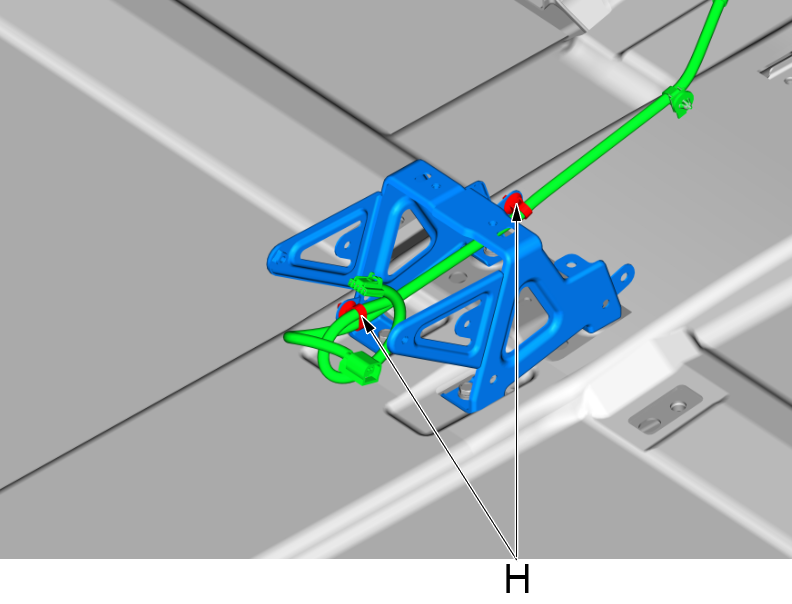

h.使用内饰件拆卸工具拆卸仪表线束的2个固定卡扣(H)。

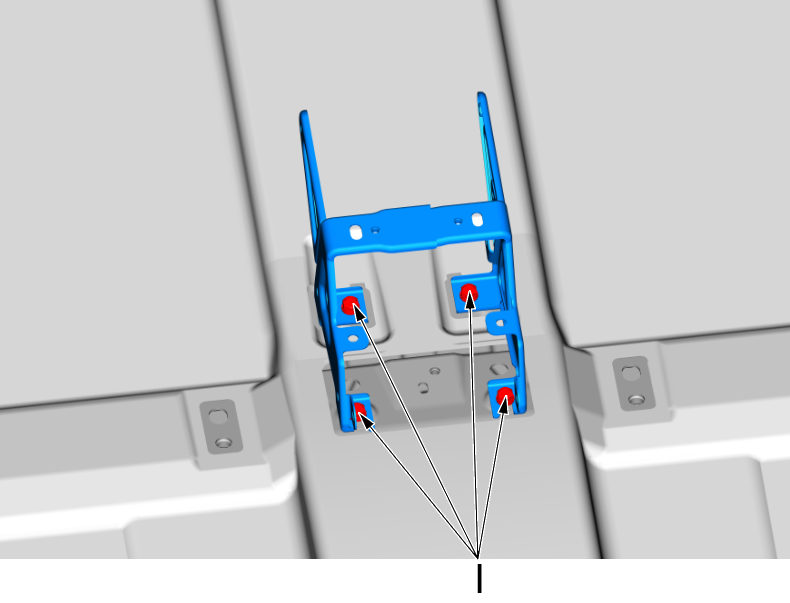

i.使用10mm套筒拆卸支架的4个固定螺栓(I)，取出支架。
j.使用内饰件拆卸工具拆卸地毯的1个固定卡扣(J)。

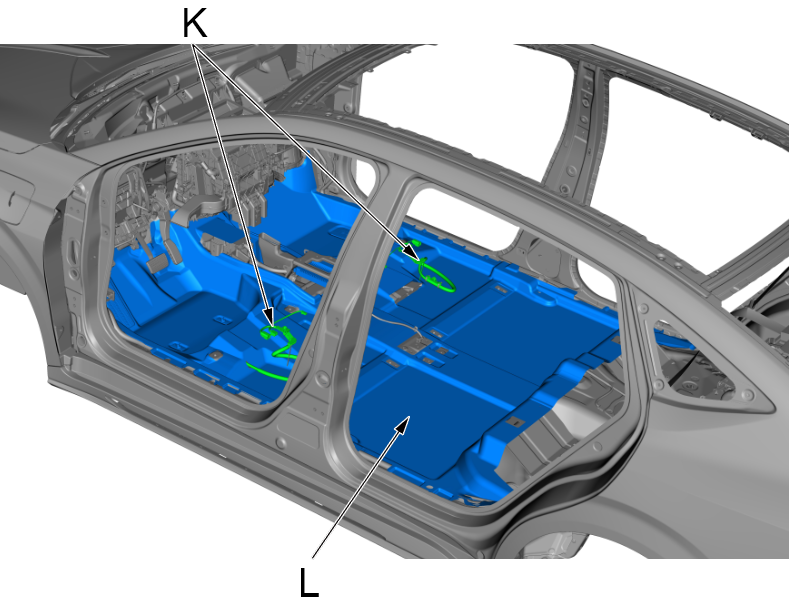

k.拉出线束(K)取下地毯(L)。
安装
1.所有拆下零件 - 安装
a.按照与拆卸相反的顺序安装各个部件。
