行李箱盖拆卸和安装
拆卸
1.12V蓄电池端子 - 断开
2.行李箱盖内衬 - 拆卸
3.行李箱尾翼 - 拆卸
4.高位制动灯 - 拆卸
5.后位置灯总成 - 拆卸
6.行李箱盖锁 - 拆卸
7.行李箱盖 - 拆卸

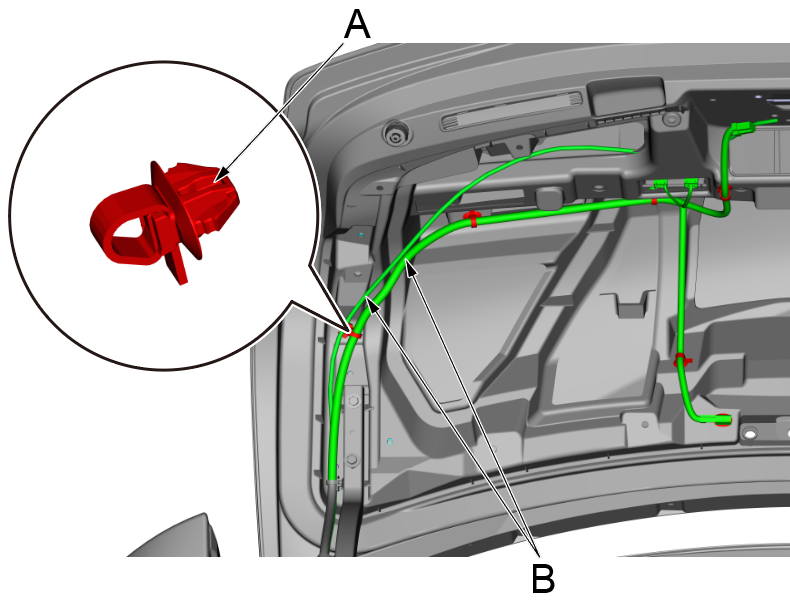

a.使用内饰件拆卸工具脱开6个线束卡扣(A)。
b.脱开线束和紧急开启拉线(B)并移至不干涉位置。

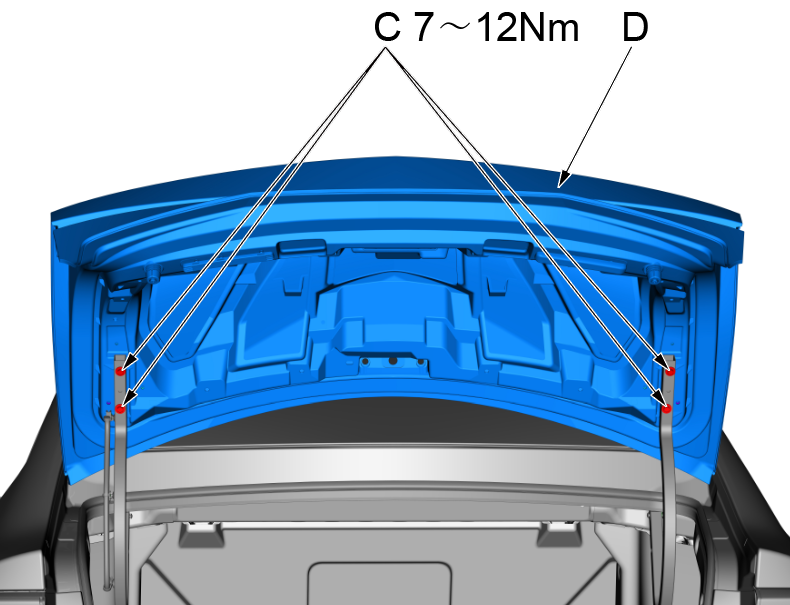

c.使用10mm套筒拆卸4颗行李箱盖固定螺栓(C)。
d.拆下行李箱盖(D)。
提示
- 需在另一名技师的协助下操作。
e.使用内饰件拆卸工具拆下2个行李箱下止挡(E)。
f.旋出2个行李箱盖止挡(F)。
安装
1.所有拆下零件 - 安装
a. 按照与拆卸相反的顺序安装部件。
注意！
- 安装完成后检查行李箱盖功能是否正常。
