挡风玻璃清洗器管拆卸和安装
拆卸
1.12V蓄电池端子 - 断开
2.动力总成舱盖隔热垫 - 拆卸
3.动力总成上护板 - 拆卸
4.前罩板 - 拆卸
5.前车轮 - 拆卸
6.挡风玻璃清洗器管 - 拆卸
a.使用十字起拆卸2个固定螺钉(A)。
b.使用内饰件拆卸工具拆卸2个固定卡扣(B)。
c.掀开前内翼子板(C)。
d.在清洗器电机下方放置积液盆，左右旋转，脱开挡风玻璃清洗器管(D)。
e.脱开挡风玻璃清洗器管固定卡(E)。

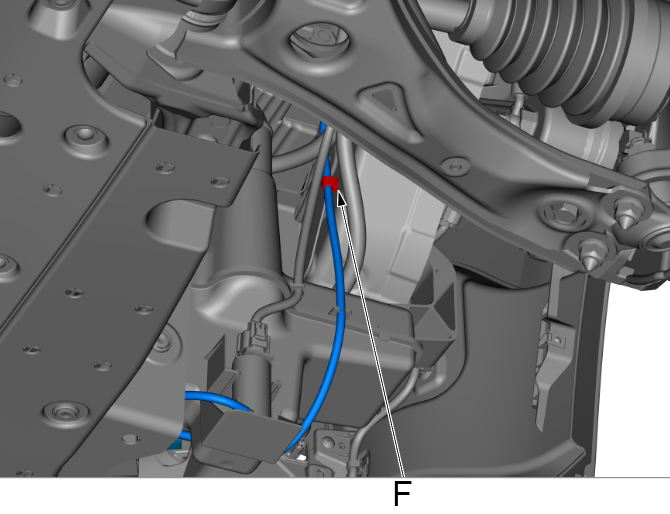

f.使用内饰件拆卸工具拆卸挡风玻璃清洗器管固定卡扣(F)。

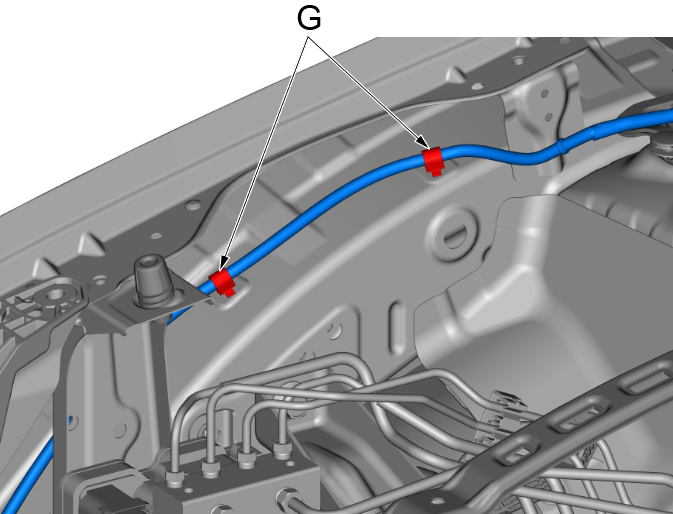

g.使用内饰件拆卸工具拆卸挡风玻璃清洗器管2个固定卡扣(G)。

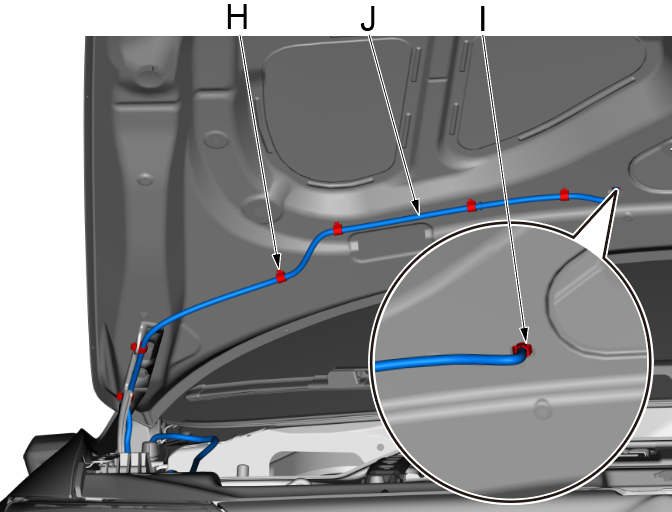

h.使用内饰件拆卸工具拆卸挡风玻璃清洗器管6个固定卡扣(H)。
i.脱开挡风玻璃清洗器管与喷嘴管路的连接(I)。
j.取下挡风玻璃清洗器管(J)。
安装
1.所有拆下零件 - 安装
a.按与拆卸相反的顺序安装各个部件。
注意！
- 安装管路时，切勿拉扯管路避免管路与任何锋利的物体接触，以免造成管路破损、漏水。
- 安装完成后，连接蓄电池负极电缆，检查、确保喷水系统正常工作。
