多媒体显示屏拆卸和安装
拆卸
1.12V蓄电池端子 - 断开
2.左显示屏 - 拆卸
3.右显示屏 - 拆卸
4.多媒体显示屏 - 拆卸

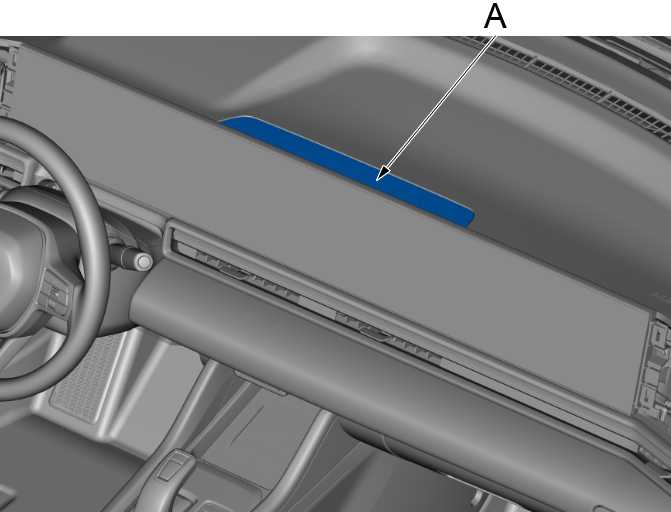

a.使用内饰件拆卸工具拆卸多媒体显示屏上方装饰件(A)。
b.使用8mm套筒拆卸3个固定螺栓(B)。

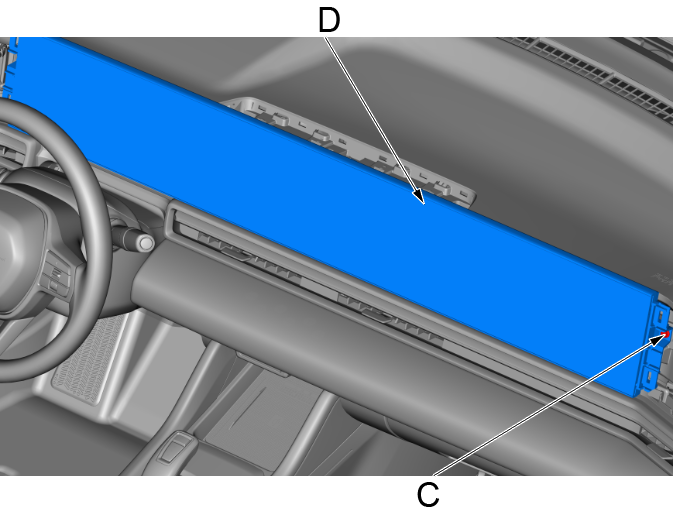

c.使用8mm套筒拆卸2个固定螺栓(C)(左右各1个)。
d.取出多媒体显示屏(D)。

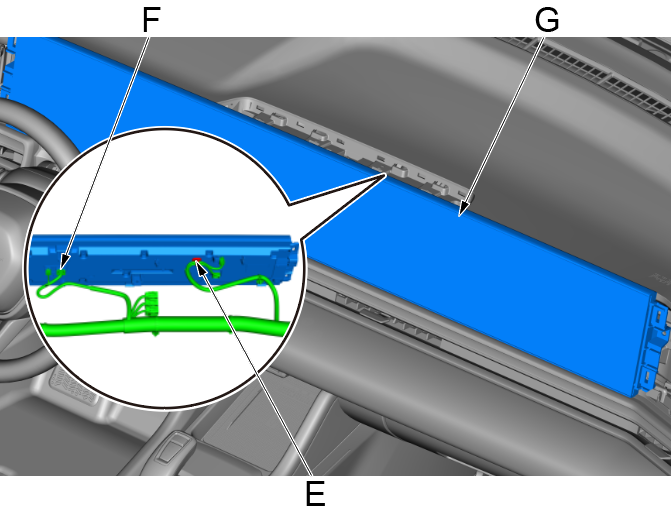

e.使用内饰件拆卸工具脱开固定卡扣(E)。
f.按压插接器锁止卡，脱开6个多媒体显示屏插接器(F)。
g.取下多媒体显示屏(G)。
安装
1.所有拆下零件 - 安装
a.按与拆卸相反的顺序安装各个部件。
注意！
- 安装完成后，连接蓄电池负极电缆检查，确认多媒体显示屏工作正常。
