中央扶手箱拆卸和安装
拆卸
1.12V蓄电池端子 - 断开
2.中央扶手箱面板 - 拆卸
3.无线充电器单元总成 - 拆卸
4.中央扶手箱后出风口 - 拆卸
5.中央扶手箱后装饰件 - 拆卸
6.中央扶手箱 - 拆卸

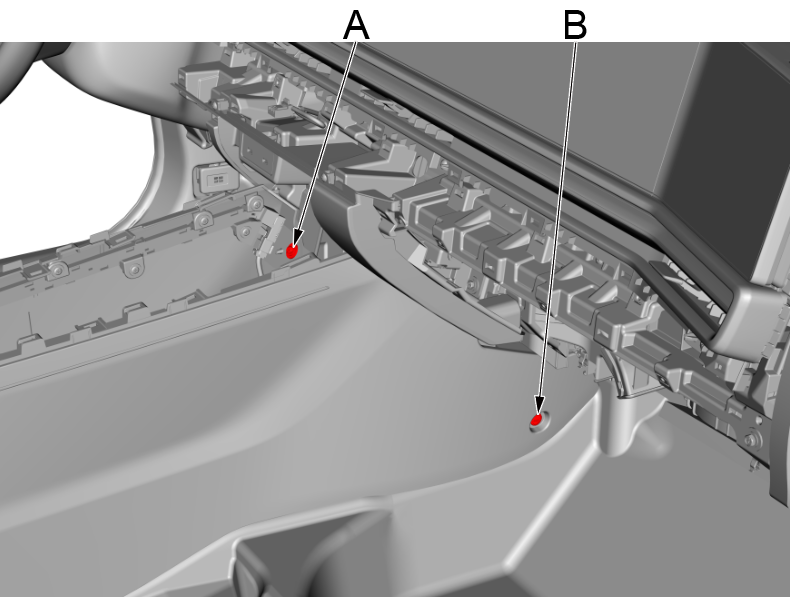

a.使用8mm套筒拆卸2个固定螺栓(A)。
b.使用一字起拆卸固定卡扣(B)。

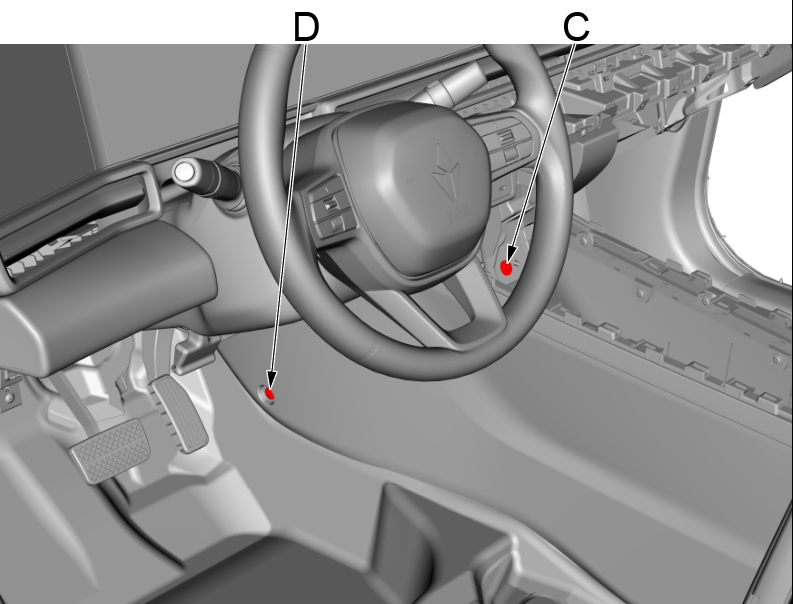

c.使用8mm套筒拆卸2个固定螺栓(C)。
d.使用一字起拆卸固定卡扣(D)。
e.使用8mm套筒拆卸2个固定螺栓(E)。

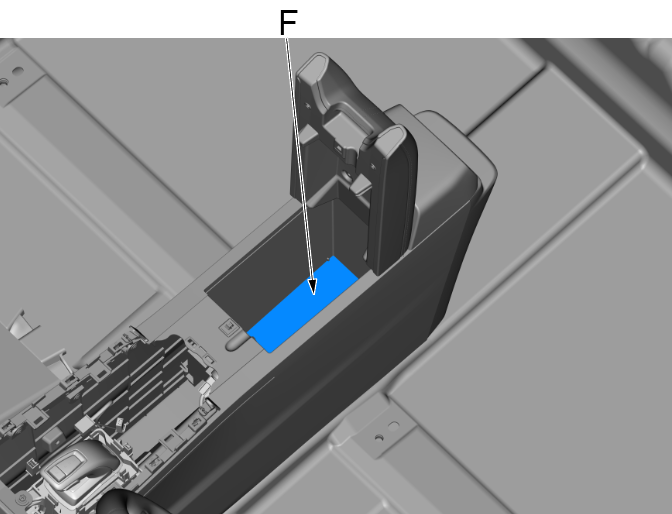

f.取下中央扶手箱垫(F)。

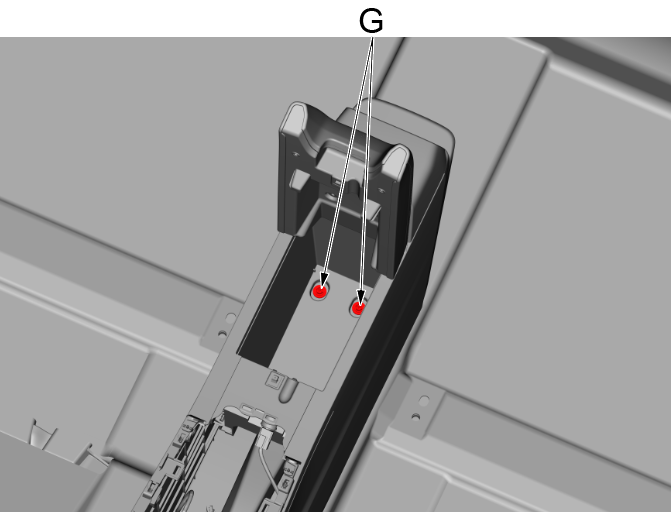

g.使用10mm长套筒拆卸中央扶手箱2个固定螺栓(G)。

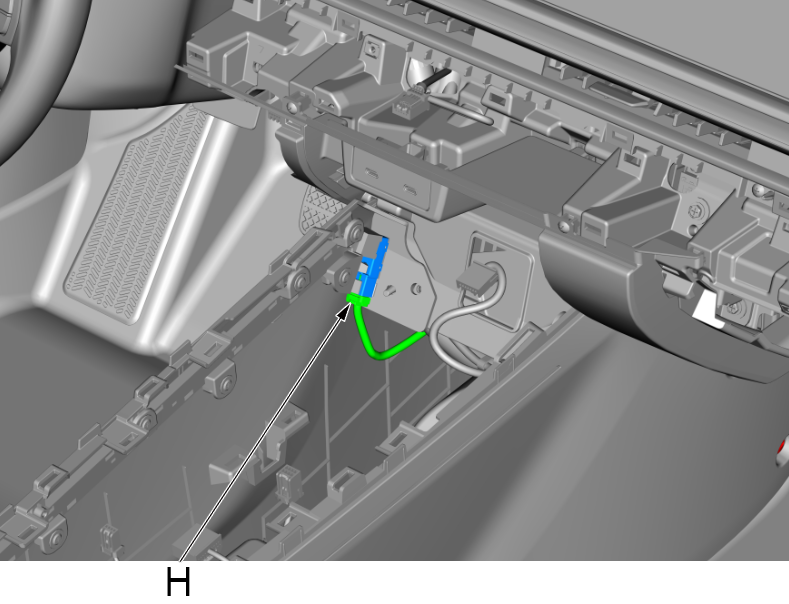

h.按压锁止卡，脱开插接器(H)。

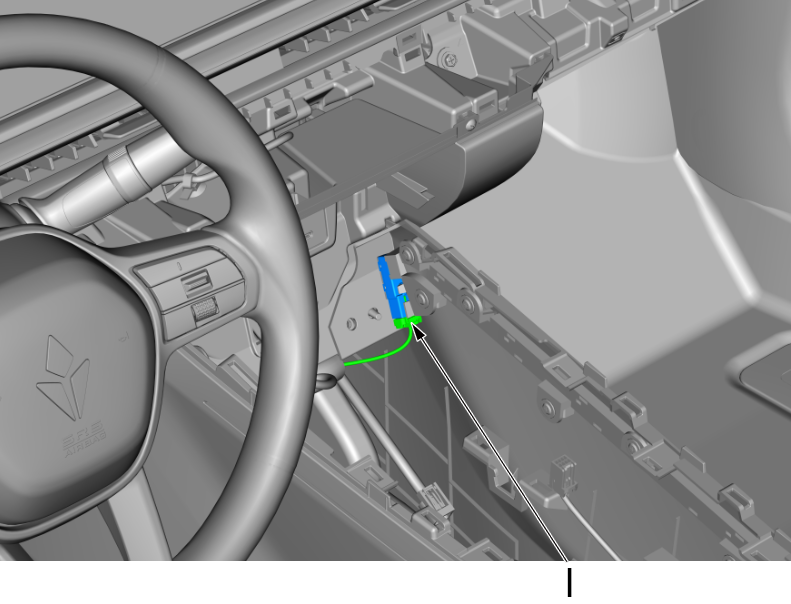

i.按压锁止卡，脱开插接器(I)。

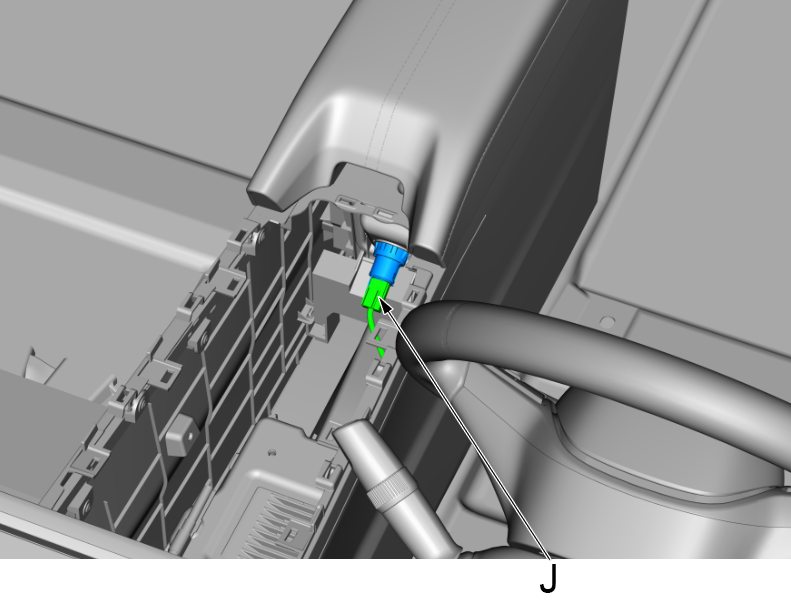

j.按压锁止卡，脱开插接器(J)。

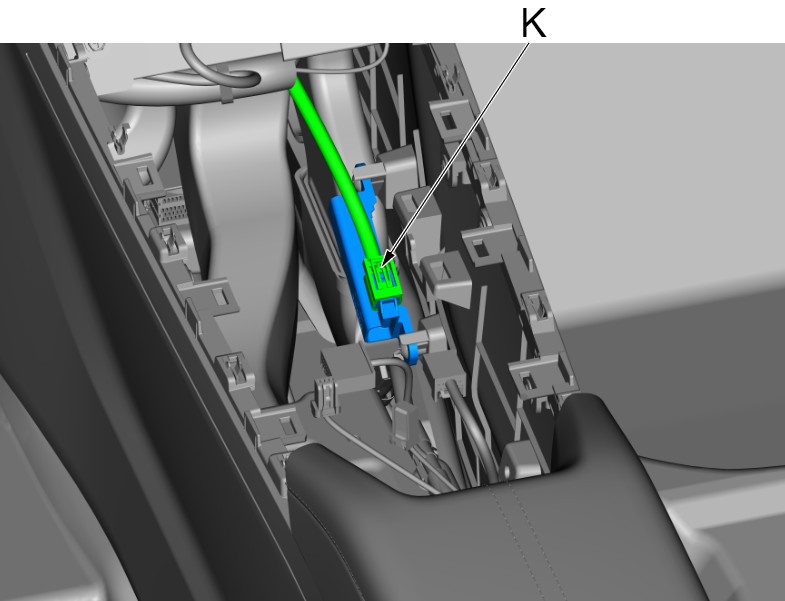

k.按压锁止卡，脱开插接器(K)。

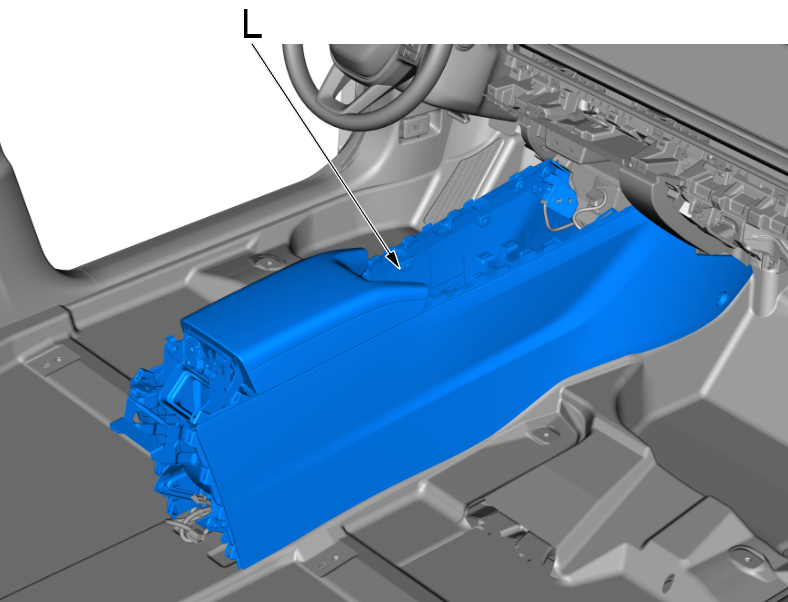

l.取下中央扶手箱(L)。
安装
1.所有拆下零件 - 安装
a.按照与拆卸相反的顺序安装各个部件。
