车外照明灯系统说明 - 控制功能

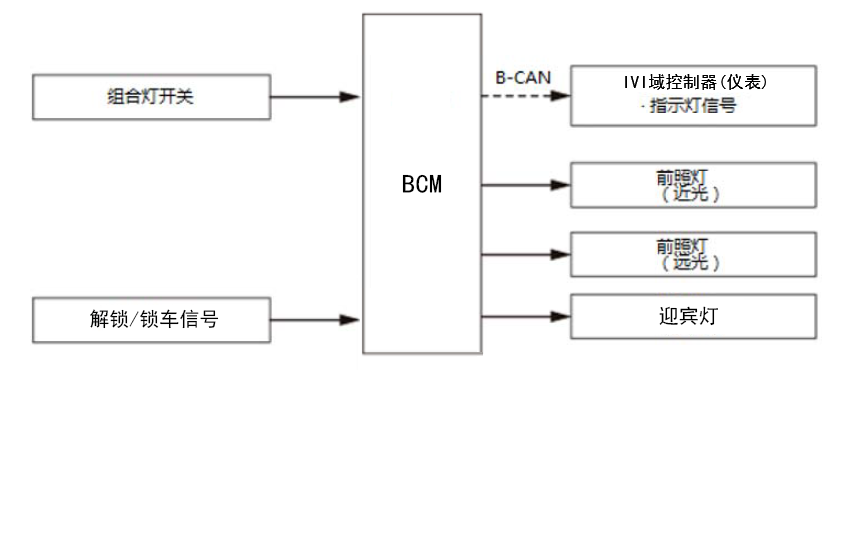

大灯功能

大灯由 BCM 根据组合开关信号进行控制。

大灯自动熄灭功能

在车辆点火 OFF 模式或驾驶员车门开关OFF（车门关闭）期间，无论BCM 的照明开关位置如何，驾驶员侧门锁按钮开关的输入(LOCK) 将关闭大灯。

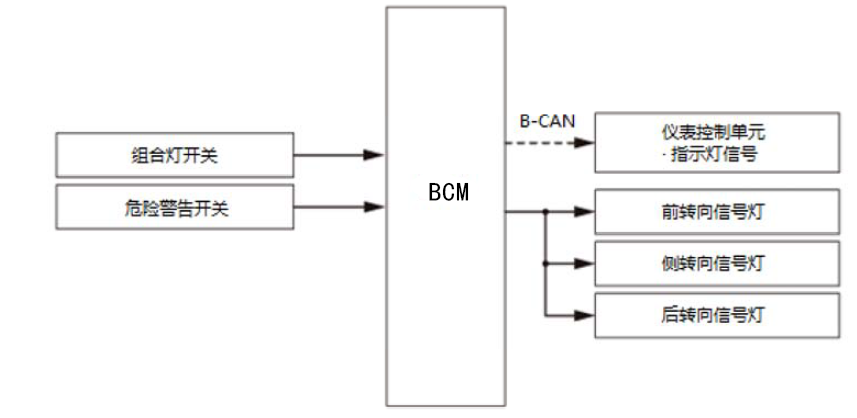

转向信号/危险警告灯功能

转向信号灯/危险警告灯由 BCM 根据组合开关或危险警告开关信号进行控制。

转向信号灯的导线断裂检测正在由 BCM 监控电流值。如果出现异常值，它将表现为导线断裂，这将导致转向信号亮起频率增加。转向信号输出 ON/OFF 变化 130 ms 后，电流值每10 ms 被取样三次。当所有三次电流值采样显示有差异时，将表现为导线断裂。当所有三个信号连续一致两次时，将被视为正常情况。当所有三次电流值采样均超出阈值范围时，将表现为导线断裂，当所有三个值均处于阈值范围内时，被视为正常情况。

一键转向信号灯

在车辆模式设置为ON 的情况下，当转向信号灯开关到 BCM 的输入持续约40 毫秒但少于约1 秒时，BCM 闪烁转向信号灯三次。

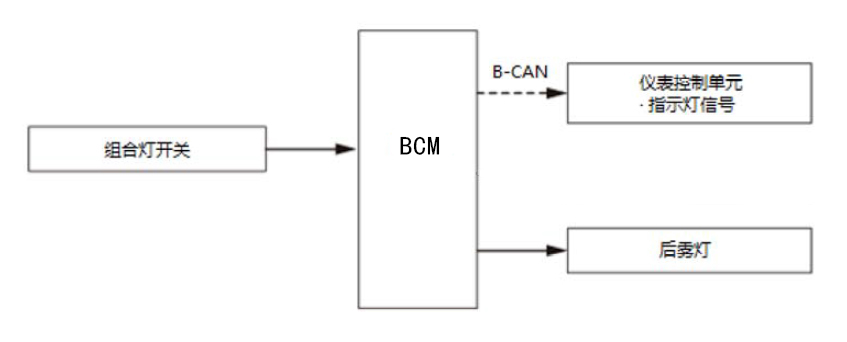

雾灯功能

根据组合开关信号，BCM 控制制动灯。

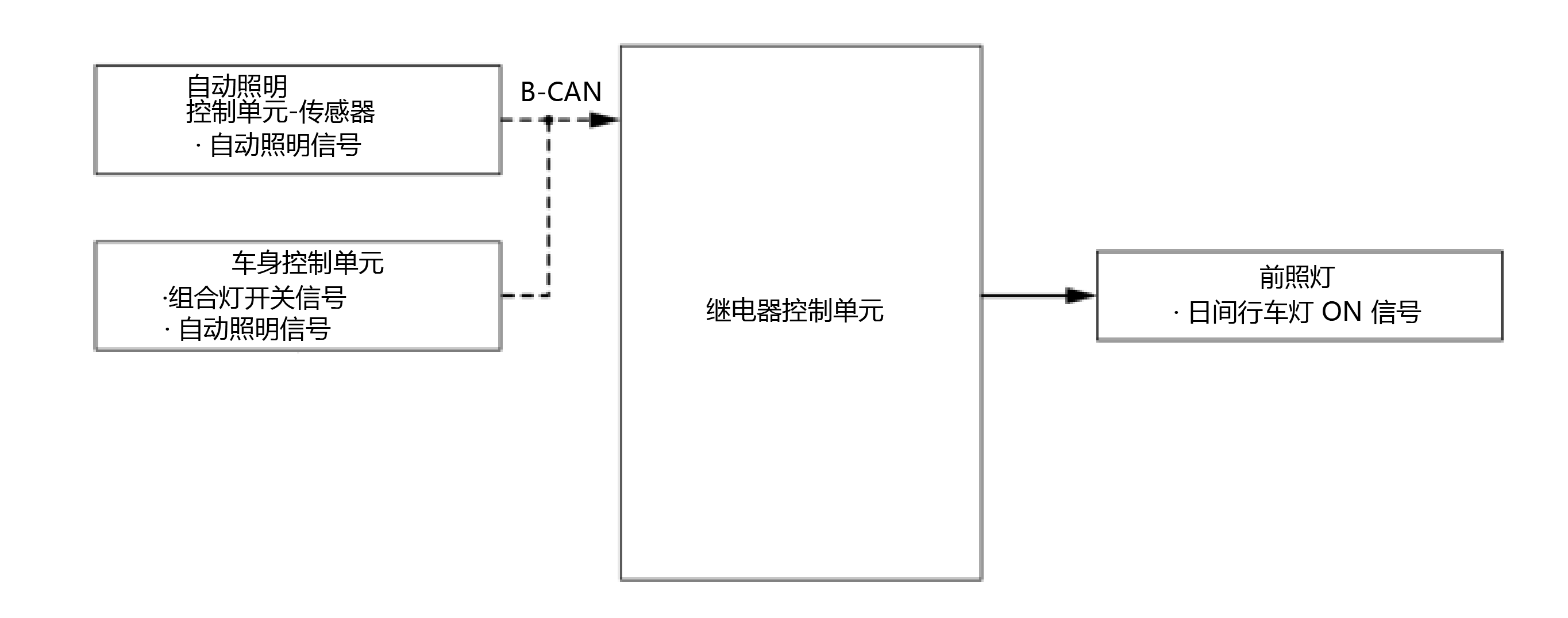

日间行车灯功能

对于日间行车灯的控制，车身控制模块根据组合灯开关信号和自动照明信号控制日间行车灯控制电路，然后打开日间行车灯。在车辆 ON 模式下，当组合灯开关处于 AUTO 位置时，继电器控制模块控制日间行车灯控制电路。当组合灯开关处于 ON 位置或 AUTO 位置时，且从自动照明控制单元-传感器向车身控制模块输入近光输出信号时，不会执行日间行车灯控制。
