转向吊架横梁拆卸和安装
拆卸
1-安全注意事项
2.12V蓄电池端子 - 断开
3.前罩板 - 拆卸
4.中央扶手箱 - 拆卸
5.中下面板 - 拆卸
6.仪表板下保险丝/继电器盒 - 拆卸
7.仪表板 - 拆卸
8.转向吊架横梁搭铁 - 拆卸

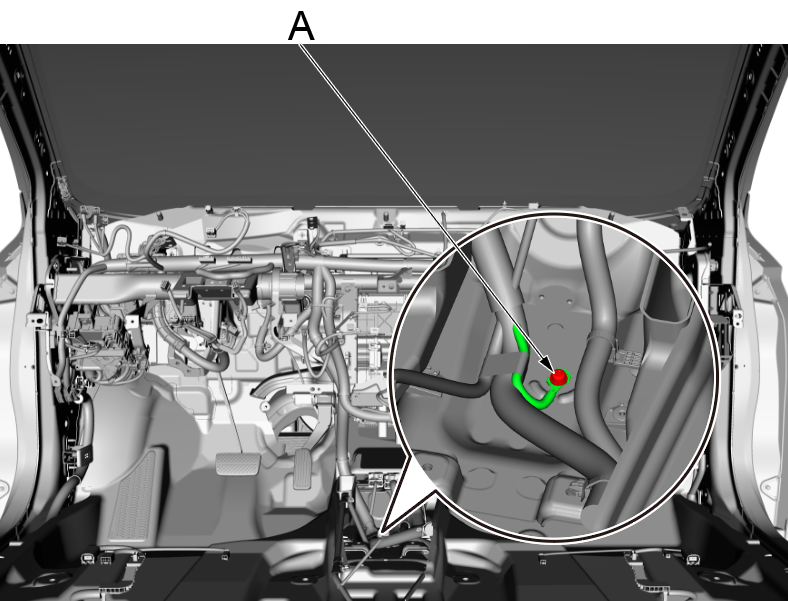

a.使用TX30旋具头拆卸线束搭铁固定螺栓(A)。

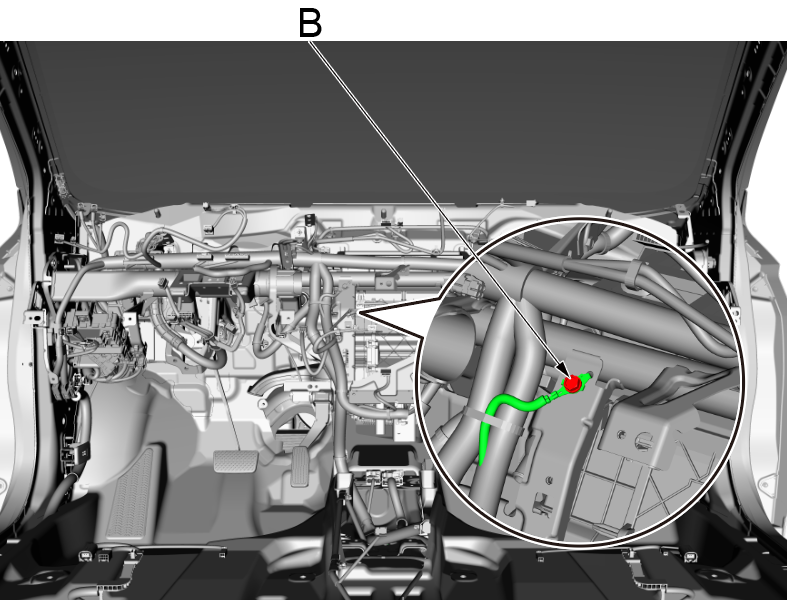

b.使用10mm套筒拆卸线束搭铁固定螺栓(B)。

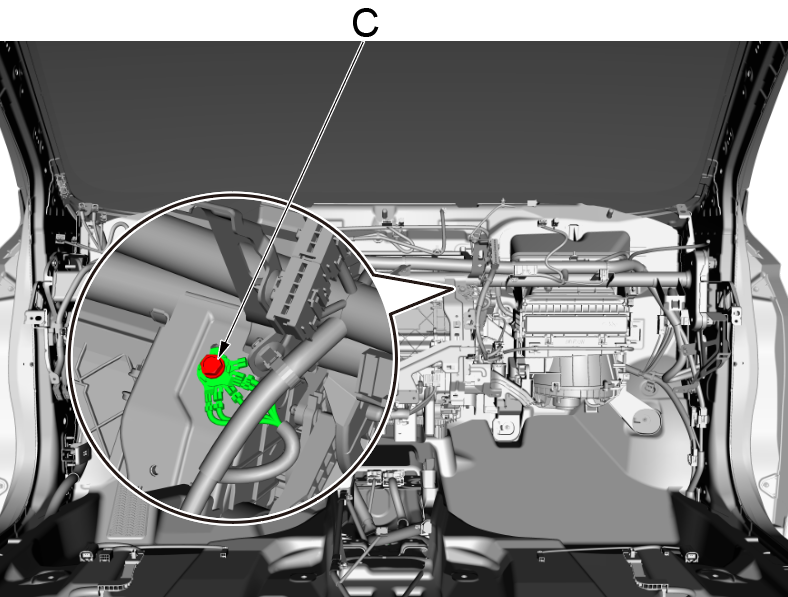

c.使用10mm套筒拆卸线束搭铁固定螺栓(C)。
d.使用10mm套筒拆卸线束搭铁固定螺栓(D)。

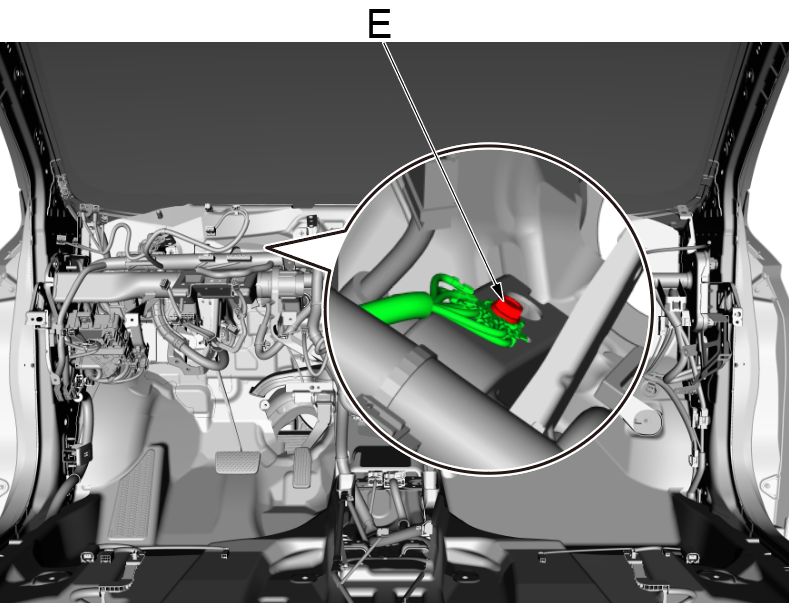

e.使用10mm套筒拆卸线束搭铁固定螺栓(E)。

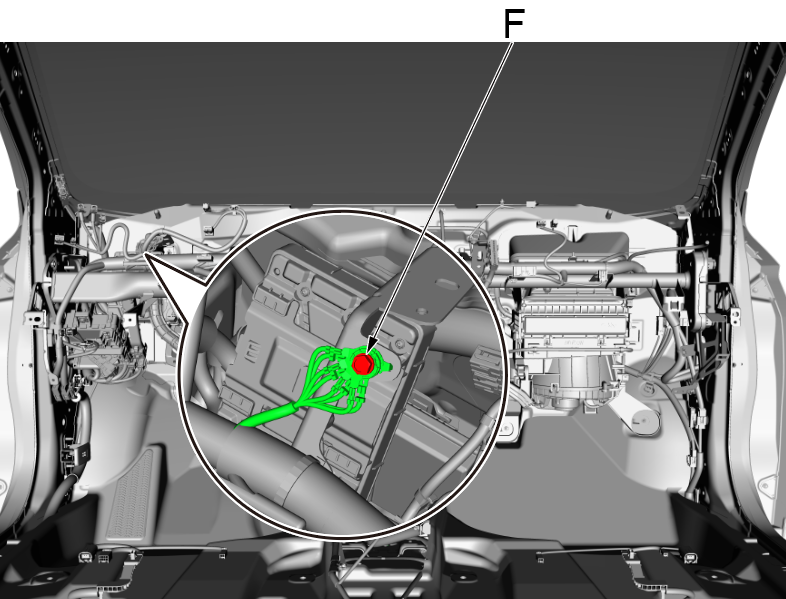

f.使用10mm套筒拆卸线束搭铁固定螺栓(F)。
9.转向吊架横梁固定螺栓 - 拆卸

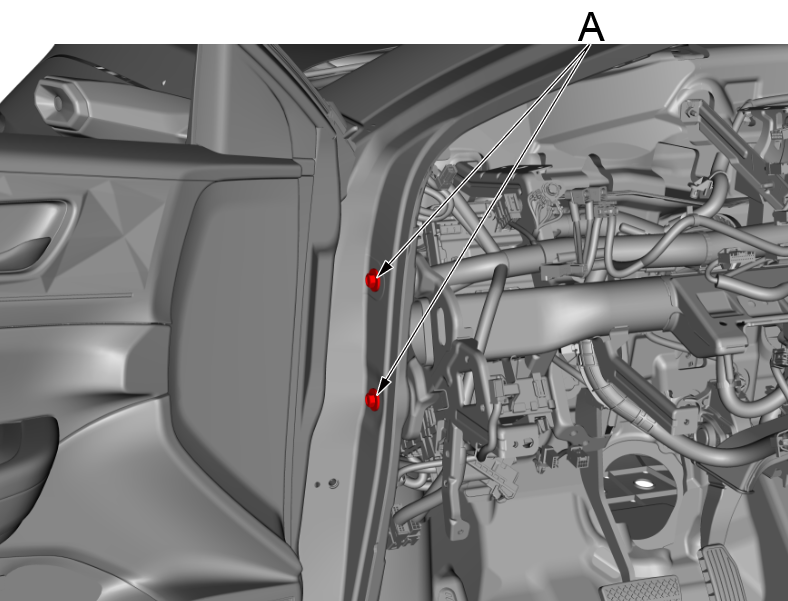

a.使用12mm套筒拆卸车门左侧的转向吊架横梁2个固定螺栓(A)。

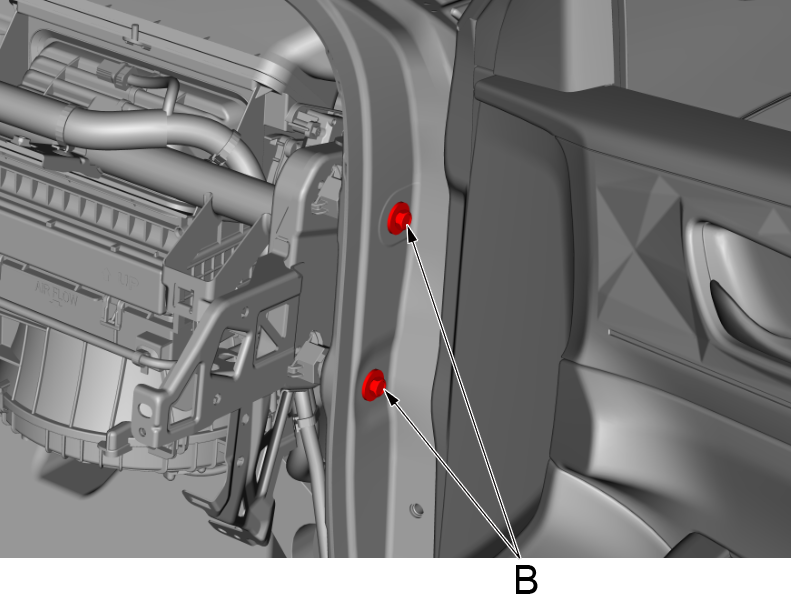

b.使用12mm套筒拆卸车门右侧的转向吊架横梁2个固定螺栓(B)。
c.使用长接杆加10mm套筒拆卸转向吊架横梁2个固定螺栓(C)。
d.使用10mm套筒拆卸转向吊架横梁2个固定螺栓(D)。
10.转向吊架横梁线束 - 脱开

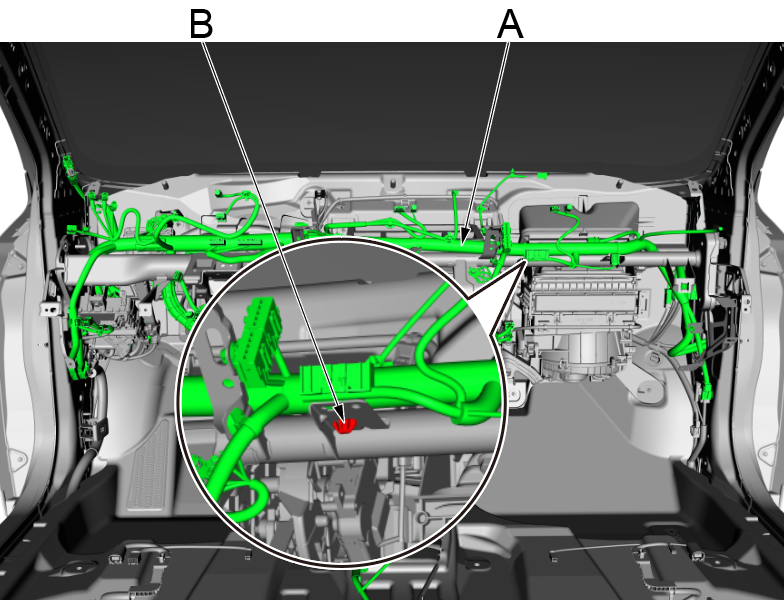

a.脱开转向吊架横梁上仪表板线束(A)的所有插接器和线束固定卡夹(B)。

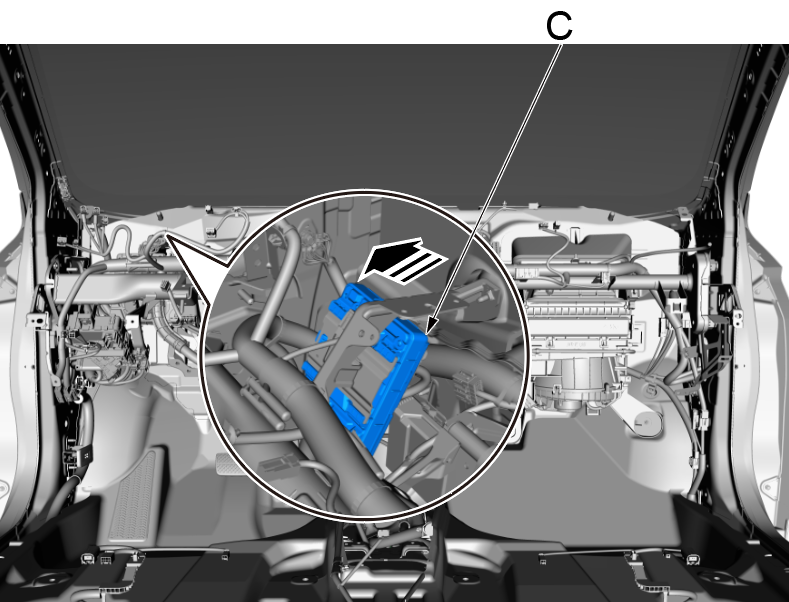

b.将车身控制单元(C)沿箭头方向脱开。
11.转向吊架横梁 - 拆卸
a.在助手的协助下从前门门洞小心地取出转向吊架横梁(A)。
安装
1.所有拆下零件 - 安装
a.按照与拆卸相反的顺序安装各个部件。
注意！
- 确保搭铁螺栓、仪表线束卡夹安装完成。
