多功能车载系统单元拆卸和安装
拆卸
1.12V蓄电池端子 - 断开
2.电子换挡器 - 拆卸
3.中央扶手箱 - 拆卸
4.多功能车载系统单元 - 拆卸
a.使用10mm套筒拆卸4个固定螺栓(A)。
b.使用内饰拆卸工具脱开6个固定卡扣(B)。

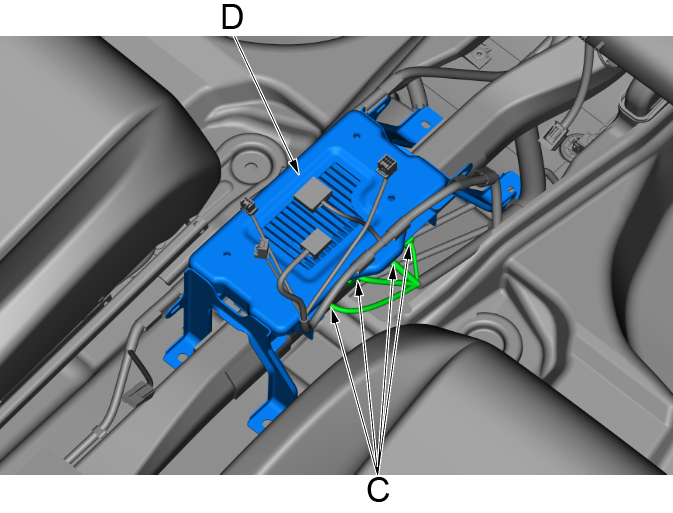

c.按压插接器锁止卡，脱开4个多功能车载系统单元插接器(C)。
d.取下多功能车载系统单元及支架(D)。
e.使用8mm套筒拆卸4个固定螺栓(E)，取下多功能车载系统单元(F)。
安装
1.所有拆下零件 - 安装
a.按与拆卸相反的顺序安装各个部件。
注意！
- 安装完成后，连接蓄电池负极电缆，检查、确保多功能车载系统单元工作正常。
- 多功能车载系统单元进行软件刷写升级时，需要从低版本逐次升级到高版本，请勿直接升级到最高版本。否则可能导致升级不成功，或即使升级成功部分功能也可能受限。
