前排乘客座椅靠背护面/软垫拆卸和安装
拆卸
1.12V蓄电池端子 - 断开
注意！
- 断开 12 V 蓄电池端子后，等待至少 3 分钟。
2.前排座椅 - 拆卸
3.前排乘客座椅靠背护面/软垫 - 拆卸

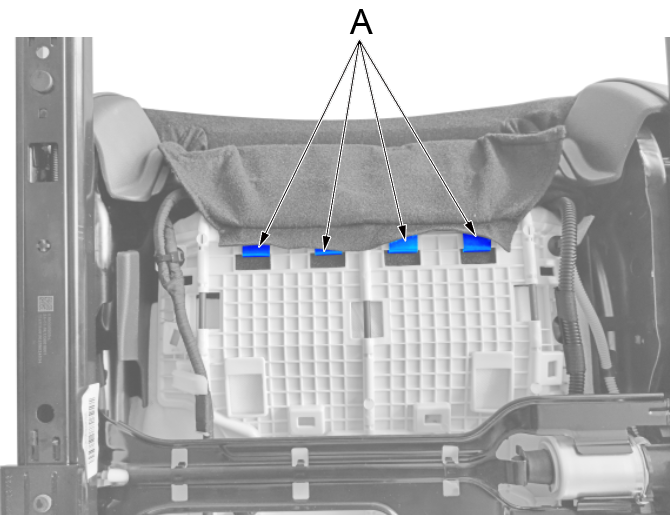

a.松开4个钩(A)。

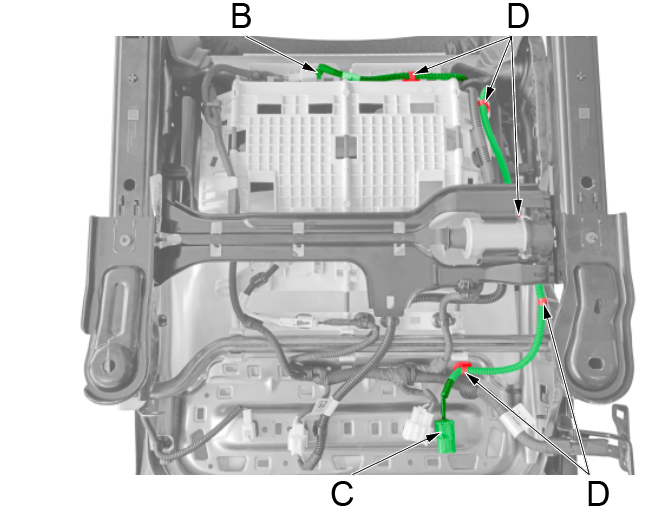

b.按压锁止卡，脱开插接器(B)。
c.使用内饰件拆卸工具脱开插接器固定卡(C)。
d.使用内饰件拆卸工具脱开5个固定卡扣(D)。

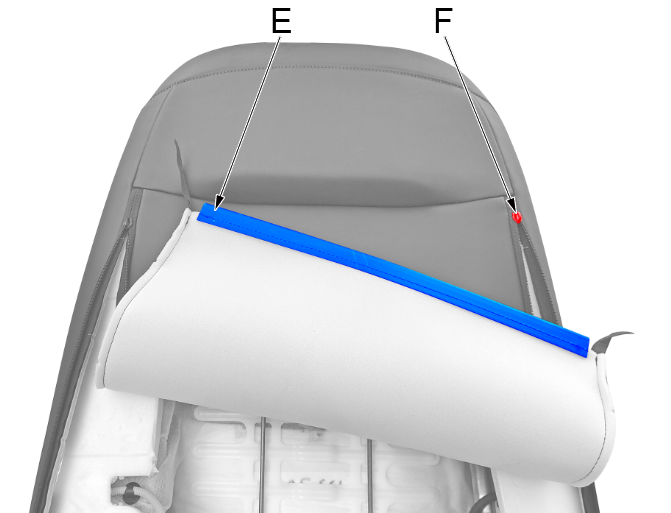

e.松开固定卡(E)。
f.拉开拉链(F)。

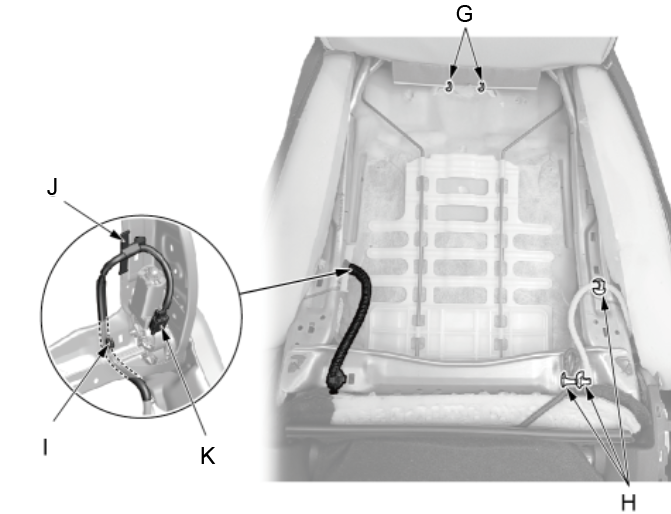

g.拆卸2个装饰用卡圈(G)。
h.使用内饰件拆卸工具脱开3个固定卡扣(H)。
i.使用内饰件拆卸工具脱开固定卡扣(I)。
j.使用内饰件拆卸工具脱开固定卡扣(J)。
k.按压锁止卡，脱开插接器(K)。
l.从前排乘客座椅座垫护面孔(N)拉出线束(L)和线束(M)。
m.从前排乘客座椅座垫护面孔(P)拉出线束(O)。
注意！
- 箭头方向是线束拉出方向。

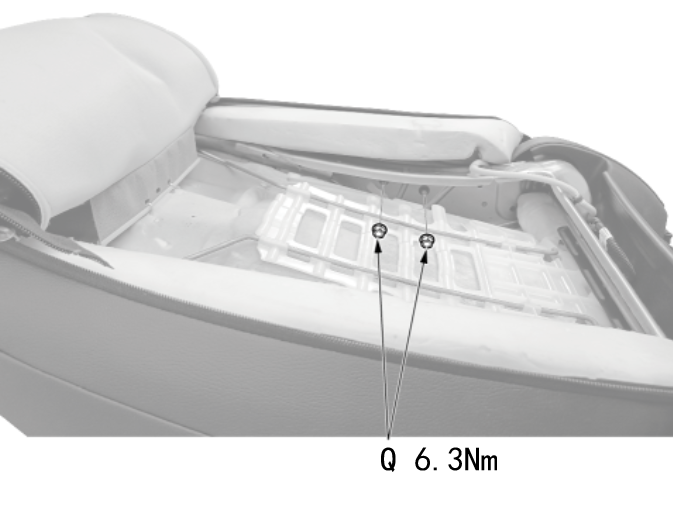

n.使用10mm套筒拆卸2个螺母(Q)。
o.拆下头枕导槽(A)。

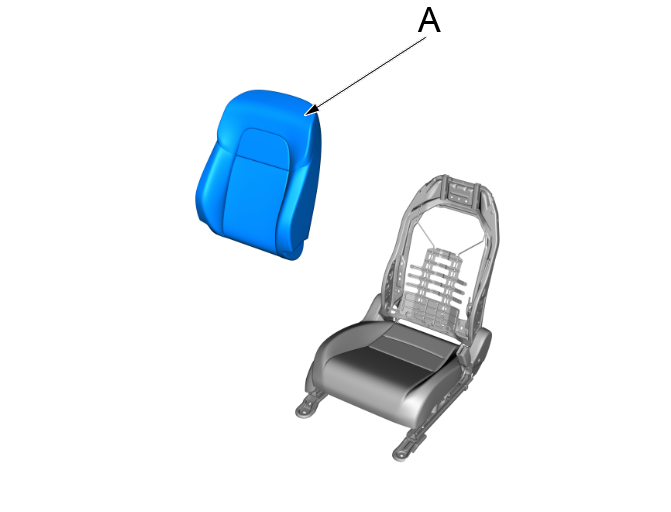

p.拆下前排座椅靠背护面/软垫(A)。
q.将侧安全气囊(A)从前排座椅靠背护面/软垫(B)上拆下。
4.前排座椅靠背护面 - 拆卸
a.拆下14个装饰用卡圈(A)，然后拆下前排座椅靠背护面(B)。
安装
1.所有拆下零件 - 安装
a.按与拆卸相反的顺序安装各个部件。
说明：使用市售装饰用卡圈钳(D)，用新的装饰用卡圈更换所有紧固前排座椅靠背护面(B)与软垫线束(C)的装饰用卡圈(A)。
