后车门外把手拆卸与安装
提示
- 下述为左侧后车门外把手的拆装工艺，可使用同样方法拆卸另一侧。
拆卸
1.后车门外把手 - 收回
注意！

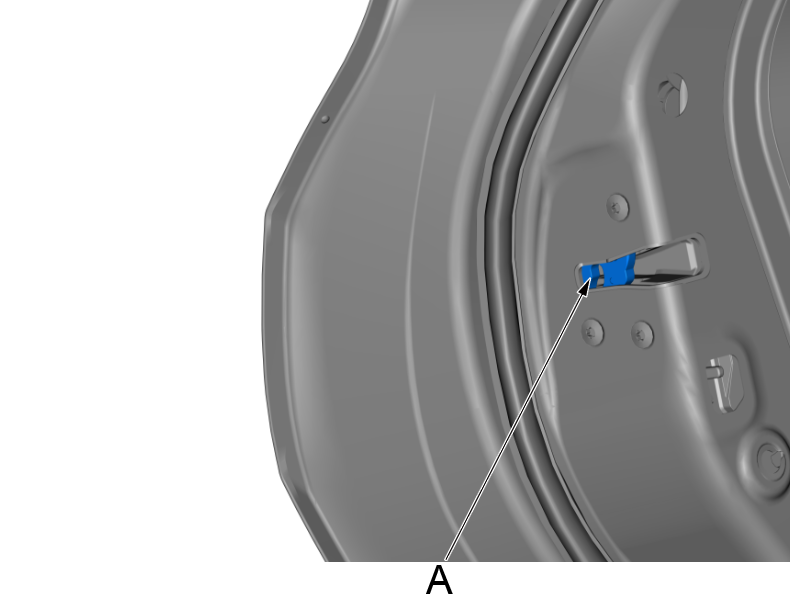

- 作业前，在其他车门关闭的情况下，使用十字起将后车门锁锁舌(A)压至全锁位置，使后车门外把手处于非展开状态。
2.12V蓄电池端子 - 断开
3.后车门内饰板 - 拆卸
4.后车门锁闩 - 拆卸
5.后车门外把手 - 拆卸

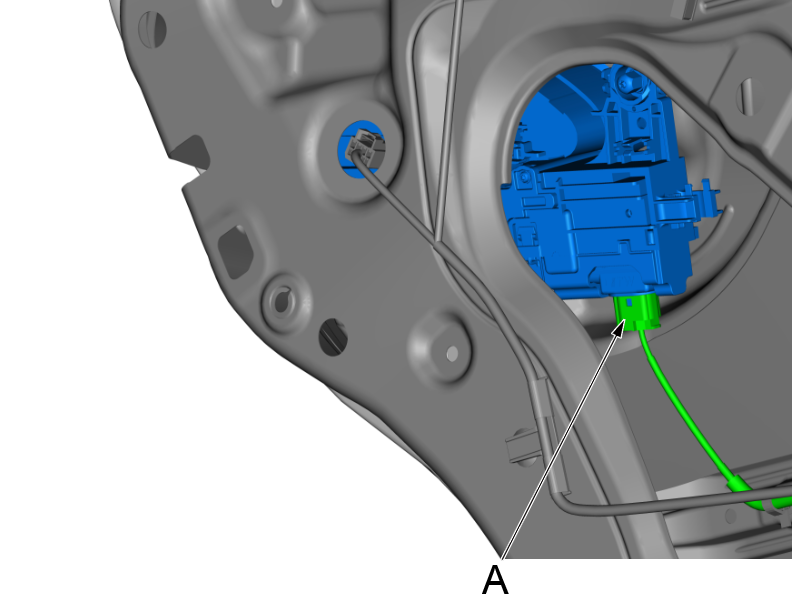

a.脱开线束插接器(A)。

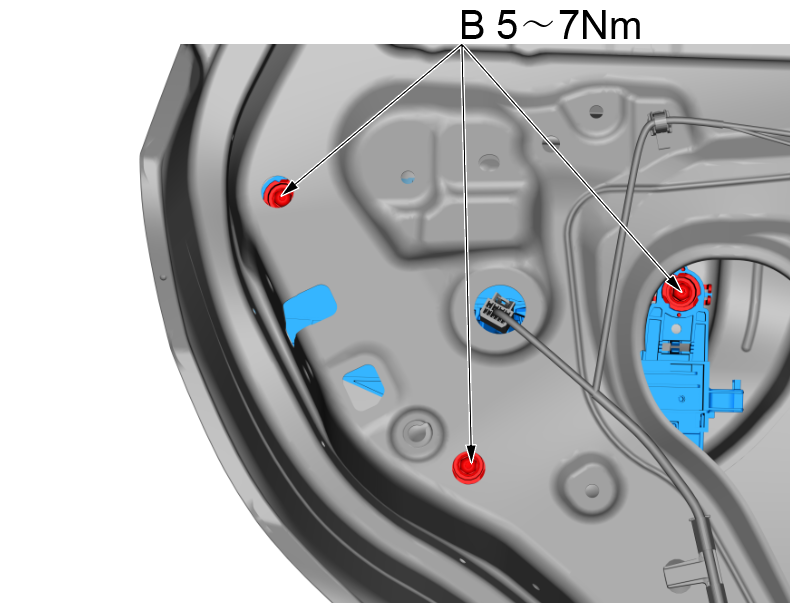

b.使用T25手柄起拧松3颗后门外把手固定螺母(B)。

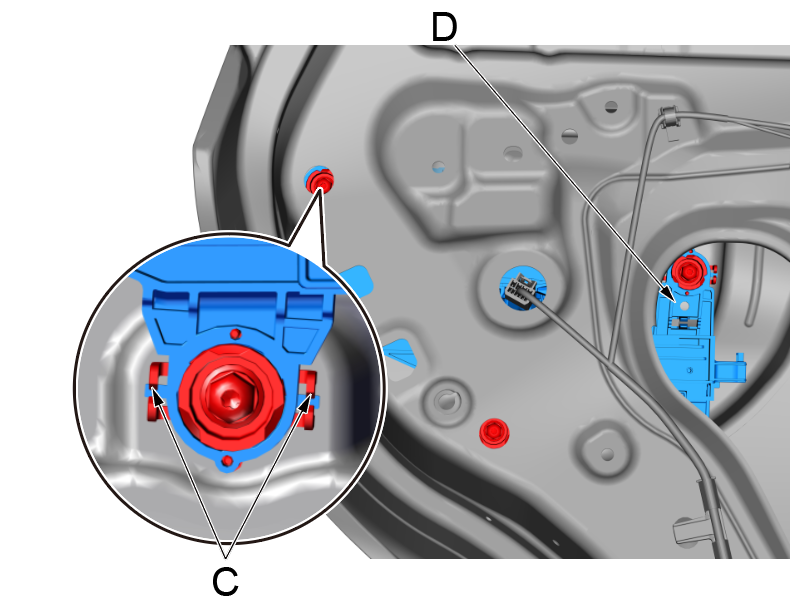

c.使用外卡簧钳脱开3个固定位卡扣(C)。
d.拆下后车门外把手(D)。
注意！
- 脱开固定位卡扣（C）过程中小心避免损坏卡扣。
- 拆装过程中小心避免划伤外把手漆面。

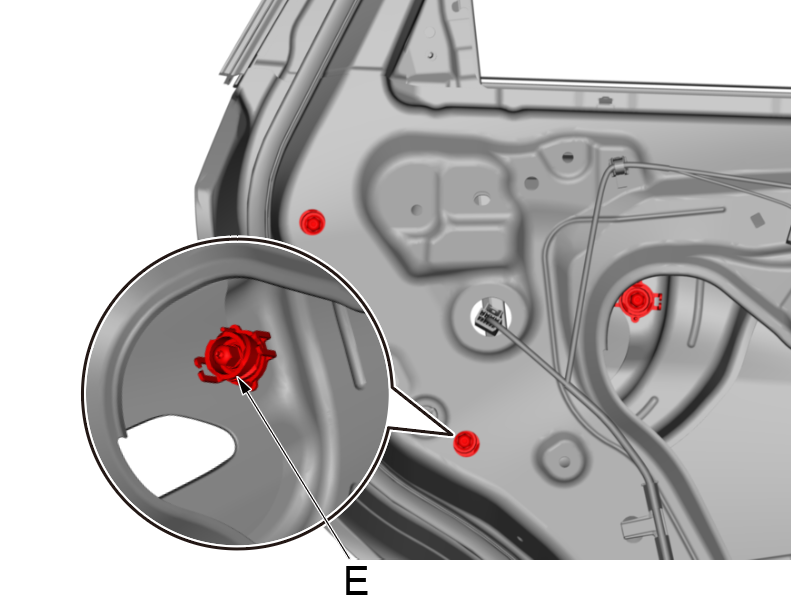

e.使用T25手柄起拆卸3个门外把手固定卡扣(E)。
f.旋转脱开门锁开启杆卡扣(F)。
g.拆下后车门外把手(G)。
安装
1.所有拆下零件 - 安装
a.按与拆卸相反的顺序安装各个部件。
注意！
- 安装完成后恢复后车门锁舌到全开位置。
- 安装完成后检后车门外把手功能是否正常。
