前排乘客座椅座椅靠背倾角调节器盖拆卸和安装

注意！

• SRS 部件位于该区域。维修或保养前，查看SRS部件位置以及注意事项和程序。

前排乘客座椅靠背外倾角调节器盖

拆卸

12V蓄电池端子 - 断开

注意！

• 断开 12 V 蓄电池端子后，等待至少 3 分钟。

前排座椅 - 拆卸

3.前排乘客座椅靠背倾角调节器外侧盖 - 拆卸

a.使用内饰件拆卸工具拆下座椅调节器盖(A)。

b.使用内饰件拆卸工具拆下座椅调节器盖(B)。

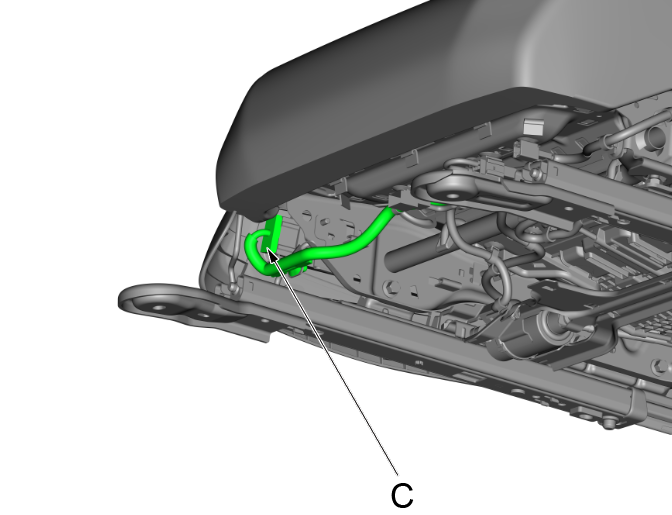

c.按压锁止卡，脱开插接器(C)。

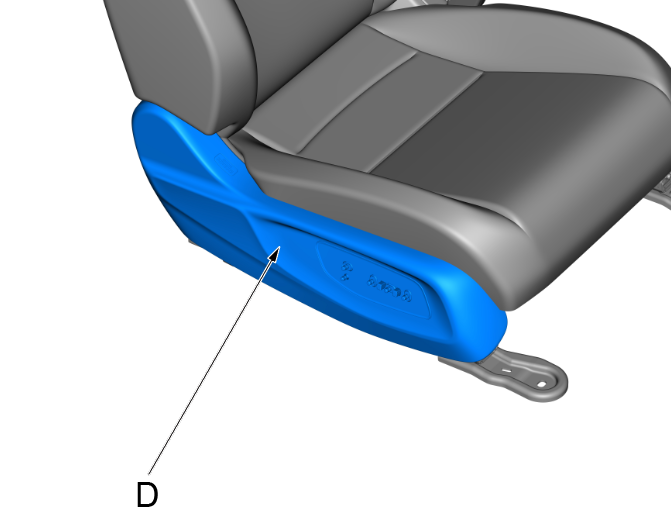

d.拆下前排乘客座椅调节器盖(D)。

安装

1.所有拆下零件 - 安装

a.按与拆卸相反的顺序安装各个部件。

前排乘客座椅靠背倾角调节器盖

拆卸

12V蓄电池端子 - 断开

注意！

• 断开 12 V 蓄电池端子后，等待至少 3 分钟。

前排座椅 - 拆卸

3.前排乘客座椅倾角调节器内侧盖 - 拆卸

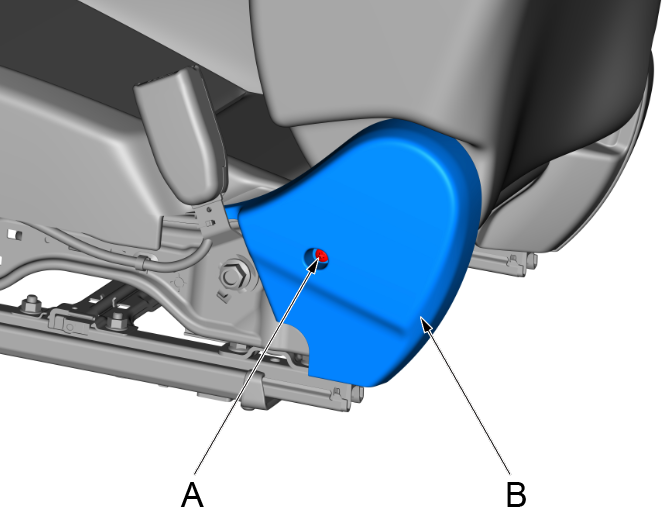

a.使用T25旋具头拆卸固定螺钉(A)，拆下前排乘客座椅倾角调节器内侧盖(B)。

安装

1.所有拆下零件 - 安装

a.按与拆卸相反的顺序安装各个部件。
