显示音频单元总成拆卸和安装
拆卸
1.12V蓄电池端子 - 断开
2.中央扶手箱 - 拆卸
3.中下面板 - 拆卸
4.显示音频单元总成 - 拆卸

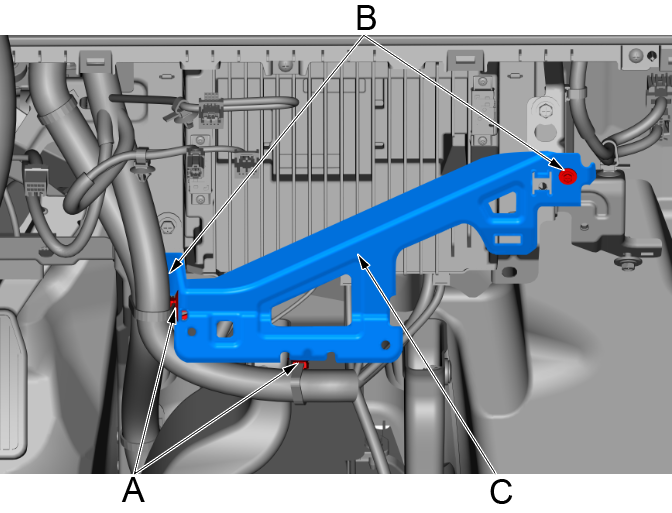

a.使用内饰件拆卸工具脱开2个固定卡夹(A)。
b.使用8mm套筒拆卸2个固定螺栓(B)(左右各1个)。
c.取下中下支架(C)。

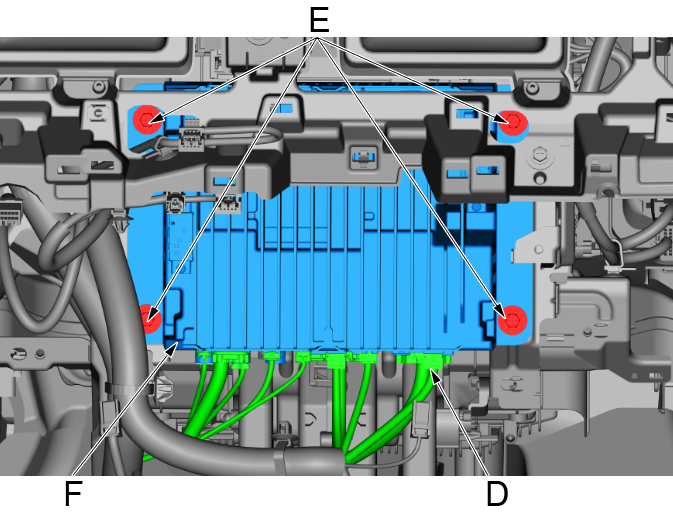

d.按压插接器锁止卡，脱开10个显示音频单元总成插接器(D)。
e.使用8mm套筒拆卸4个固定螺栓(E)，取下显示音频单元总成(F)。
安装
1.所有拆下零件 - 安装
a.按与拆卸相反的顺序安装各个部件。
注意！
- 安装完成后，连接蓄电池负极电缆检查，确认显示音频单元总成工作正常。
