电缆盘拆卸和安装

注意！

• SRS部件位于该区域。执行修理或维修前查看SRS部件位置和注意事项及程序。
• 执行该步骤之前，将前轮置于笔直向前位置。

拆卸

12V蓄电池端子 - 断开

注意！

• 断开12V蓄电池端子后，等待至少3分钟。

驾驶员侧安全气囊 - 拆卸

方向盘 - 拆卸

转向柱盖 - 拆卸

5.电缆盘 - 拆卸

a.将插接器(A)从线盘上断开。

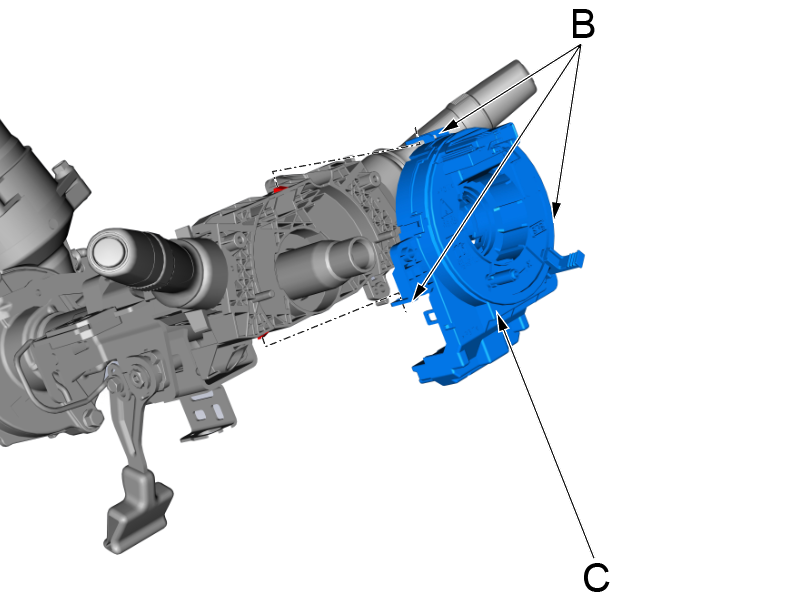

b.松开锁止凸舌(B)，然后拆下线盘/转向角传感器 (C)。

安装

SRS部件位于该区域。维修或保养前，查看SRS部件位置以及注意事项和程序。

注意！

• 安装方向盘之前，确保前轮对准正前方。

1.所有拆下零件 - 安装

a.按照与拆卸相反的顺序安装零件。

b.确保前轮指向正前方。

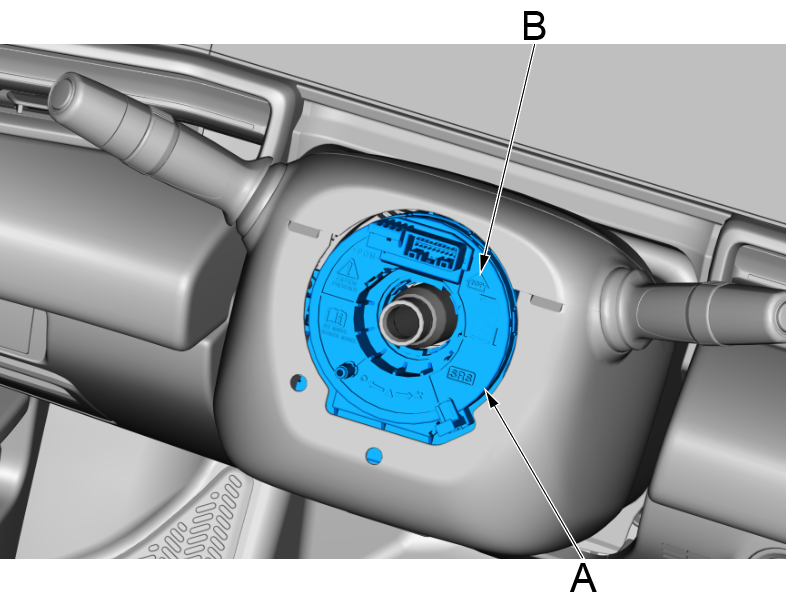

c.将电缆盘（A）居中。首先将电缆盘顺时针旋转直至停止。

d.然后逆时针旋转电缆盘约三整圈。电缆盘标签上的箭头标记（B）应该竖直朝上。

注意！

• 安装顺序。
