单目摄像头拆卸和安装

拆卸

12V蓄电池端子 - 断开

2.单目摄像头 - 拆卸

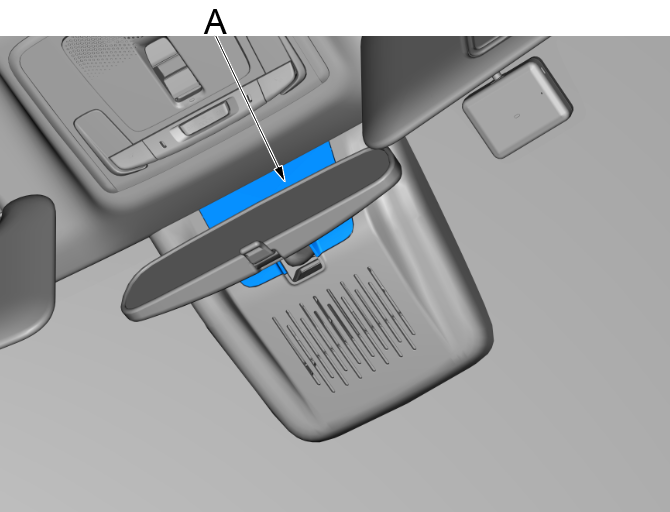

a.使用内饰件拆卸工具拆卸小盖板(A)。

b.使用内饰件拆卸工具拆卸内后视镜底座罩盖(B)。

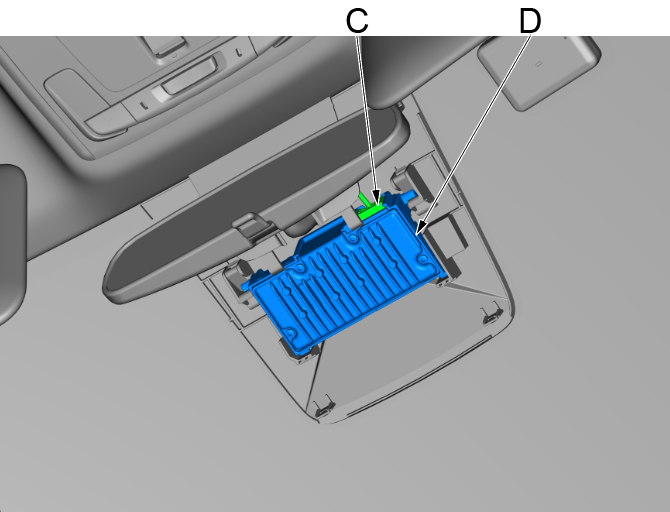

c.按压插接器锁止卡，脱开单目摄像头插接器(C)。

d.取下单目摄像头(D)。

安装

1.所有拆下零件 - 安装

a.按与拆卸相反的顺序安装各个部件。

注意！

• 安装完成后，连接蓄电池负极电缆，检查、确保单目摄像头工作正常并进行单目摄像头标定。
