侧气囊拆卸和安装
SRS部件位于该区域。执行修理或维修前查看SRS部件位置和注意事项及程序。
注意！
- 如果展开后更换侧窗帘式气囊，关于必须更换的其他零件的完整列表，参考展开后部件的更换/检查。
- 进行故障排除时，请勿拆下前排座椅。只需断开前排座椅下方的侧气囊充气装置插接器。
- 下述为左侧气囊拆装工艺，可使用同样方法拆卸另一侧。
拆卸
1.12V蓄电池端子 - 断开
注意！
- 断开12V蓄电池端子后，等待至少3分钟。
2.前排座椅 - 拆卸
3.侧气囊 - 拆卸
a.从座垫下松开座垫骨架弹簧的弹性带。
b.拆下卡扣(A)。
c.向前弯曲钩(B)拆下线束。
d.拆下前排座椅靠背护面/软垫。

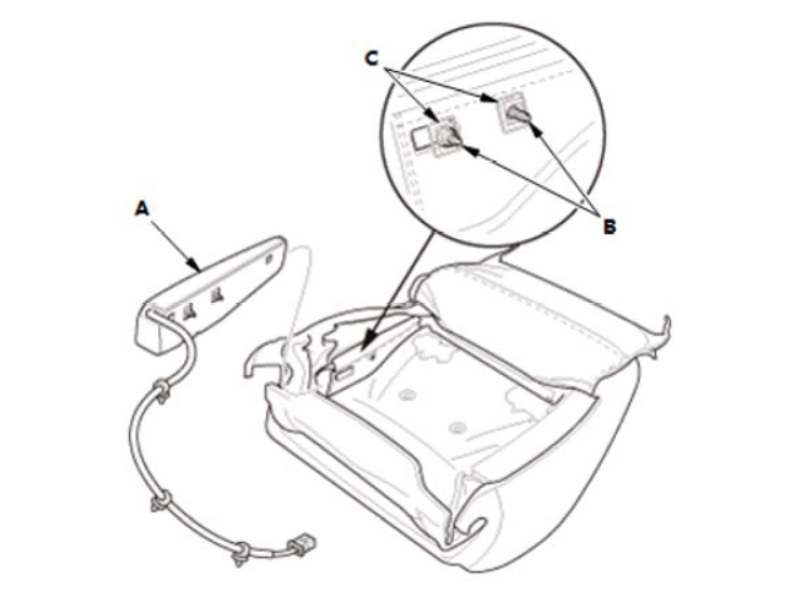

e.拆下侧气囊(A)。
注意！
- 沿着座椅靠背护面/软垫内气囊的孔(C)拉出侧气囊凸出部分(B)。
安装
1.所有拆下零件 - 安装
a.按照与拆卸相反的顺序安装零件。
注意！
- 安装时，将新的安装螺母安装至规定扭矩。
- 如果侧气囊磨损、或有其它可视的损坏，予以更换。切勿试图修理气囊。
- 确保座椅靠背护面/软垫安装正确。不正确的安装可能防碍正常展开。
- 务必正确安装线束，使它们不会卡住或干扰其他零件。
2.座椅操作-确认
a.在前排座椅和座椅靠背移动范围内移动它们，确保线束没有被夹住或与其他零件相互干扰。
3.SRS 操作-确认
a.执行12伏蓄电池端子重新连接程序，将车辆转为ON模式，检查并确认SRS指示灯点亮约6秒然后熄灭。
