展开后SRS部件的更换/检查

检查

1.展开后的部件更换/检查-检查

注意！

  • 在执行任何SRS修理前，对于不明显的展开部件（座椅安全带张紧器、正面碰撞传感器、侧碰撞传感器等），使用HDS检查DTC。
  • 切勿修复损坏的SRS导线、连接器或端子。更换受影响的线束。
  • 更换前排和/或后排座椅安全带张紧器时，检查座椅安全带安装部位是否损坏。如果存在损坏，若有必要进行修理。

碰撞后，如果前排气囊展开，则更换这些部件：

  • SRS单元
  • 展开的前气囊
  • 前排座椅安全带
  • 后排座椅安全带（带后排座椅安全带张紧器）
  • 正面碰撞传感器
  • 线盘（展开的驾驶员气囊）
  • 仪表板（展开的前排乘客侧安全气囊）

碰撞后，如果侧气囊展开，则更换展开侧的部件：

  • SRS单元
  • 展开的侧气囊
  • 前排座椅安全带
  • 后排座椅安全带（带后排座椅安全带张紧器）
  • 侧碰撞传感器（第一个）
  • 侧碰撞传感器（第二个）（带侧窗帘式气囊）
  • 后安全传感器
  • 中间立柱下装饰件
  • 座椅骨架和相关部件

碰撞后，如果侧窗帘式气囊展开，则更换展开侧的部件：

  • SRS单元
  • 展开的侧窗帘式气囊
  • 前排座椅安全带
  • 后排座椅安全带（带后排座椅安全带张紧器）
  • 侧碰撞传感器（第一个）
  • 侧碰撞传感器（第二个）（带侧窗帘式气囊）
  • 后安全传感器
  • 前立柱装饰件
  • 中间立柱上装饰件
  • 三角窗立柱装饰件
  • 前把手
  • 后把手
  • 所有相关的装饰件卡扣
  • 遮阳板
  • 顶篷内衬

一个中等到剧烈的侧面或后部碰撞后，检查侧窗帘式气囊或其他相关的部件是否有任何损坏。根据需要，更换立柱装饰件和相关卡扣前立柱装饰件中间立柱上/下装饰件三角立柱装饰件

在修理过程中，检查这些部位：

  • 检查所有SRS线束。更换所有损坏的线束、连接器或端子，而不要修理。
  • 检查线盘是否热损坏。如果有任何损坏，更换线盘。

在车辆完全修好后，将点火开关转至ON位置。如果SRS指示灯点亮约6秒钟后熄灭，则SRS正常。如果指示灯不能正常工作，使用HDS检查DTC。如果不能读取代码，执行SRS症状故障排除。

2. 顶篷内衬/立柱装饰件的搭接 - 检查

检查并调节顶篷内衬/立柱装饰件的搭接

为了防止侧窗帘式气囊展开和损坏立柱装饰件（前立柱装饰件、中间立柱上装饰件和三角立柱装饰件），顶篷内衬和立柱装饰件之间的搭接必须为8.0＋0/－3.0mm(0.315＋0/－0.118in)。为检查搭接，进行以下操作：

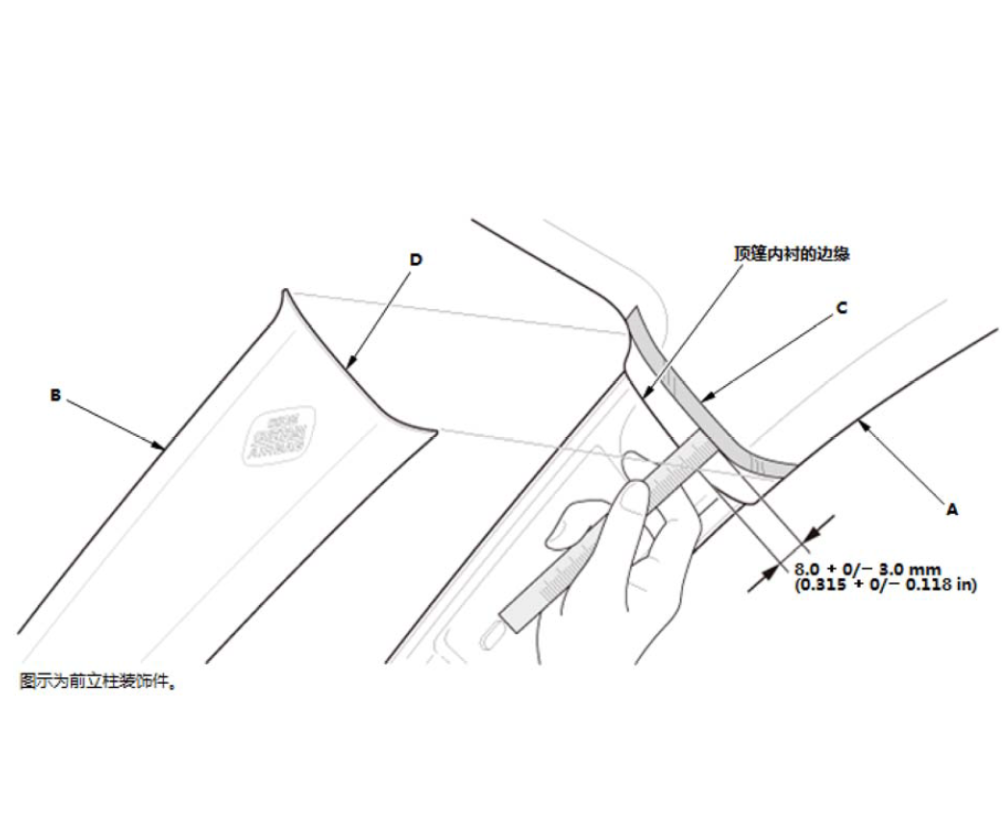

1.安装顶篷内衬(A)和立柱装饰件(B)。

image-20240618190431906

2.在顶篷内衬上粘贴胶带(C)，标记立柱装饰件(D)的上边缘。

3.拆下立柱装饰件并测量顶篷内衬的搭接。

  • 如果搭接为8.0＋0/－3.0mm(0.315＋0/－0.118in)，则拆下胶带，并安装立柱装饰件。

  • 如果搭接超过8.0mm(0.315in)，则转至步骤4。

    4.使用多用途刀，小心地修饰顶篷内衬，将搭接缩小至8.0＋0/－3.0mm(0.315 ＋0/－0.118in)。

    5.拆下胶带，安装立柱装饰件。
