前排座椅安全带拆卸和安装

注意！

• SRS部件位于该区域。执行修理或维修前查看SRS部件位置和注意事项及程序。
• 下述为左侧前排座椅安全带的拆装工艺，可使用同样方法拆卸另一侧。

拆卸

12V蓄电池端子 - 断开

注意！

• 断开12V蓄电池端子后，等待至少3分钟。

2.前排座椅安全带上锚定器螺栓 - 拆卸

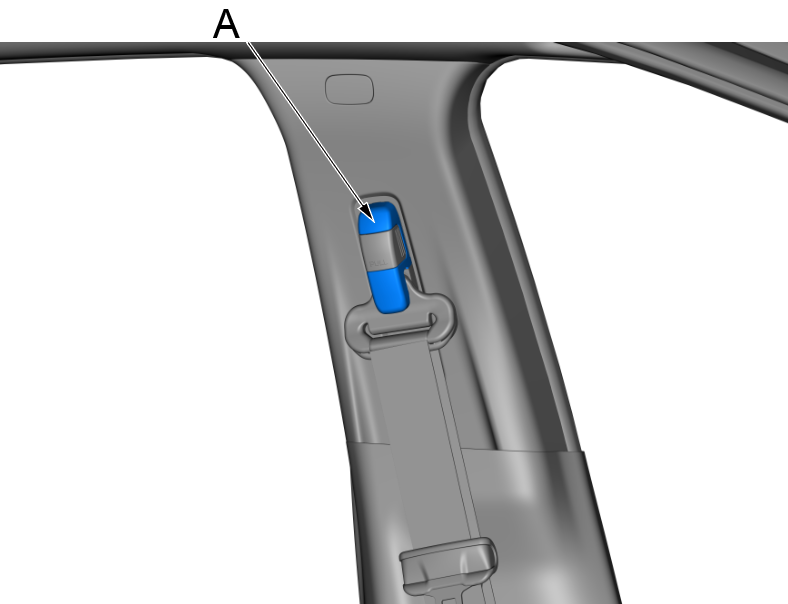

a.使用内饰拆卸工具拆下前排座椅安全带上锚定器盖(A)。

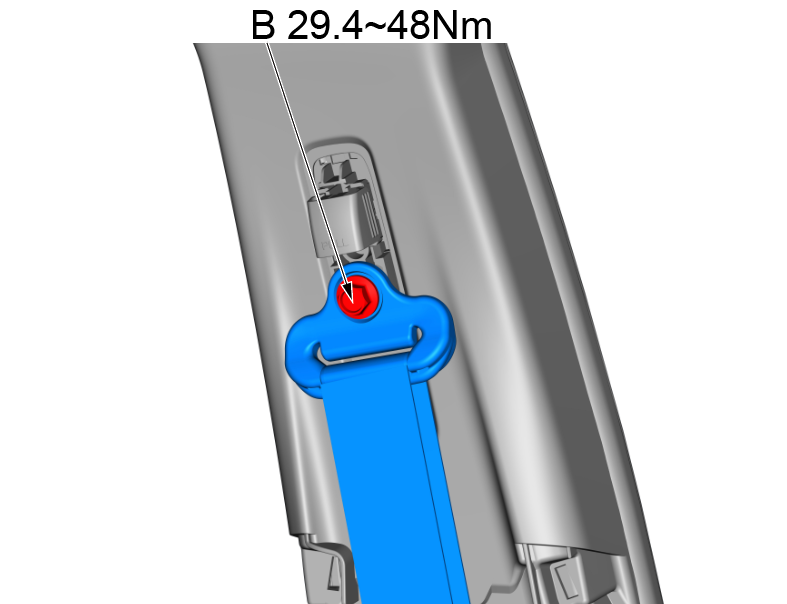

b.使用14mm套筒拆下前排座椅安全带上锚定器螺栓(B)。

中间立柱下装饰件 - 拆卸

4.前排座椅安全带总成 - 拆卸

a.脱开插接器(A)。

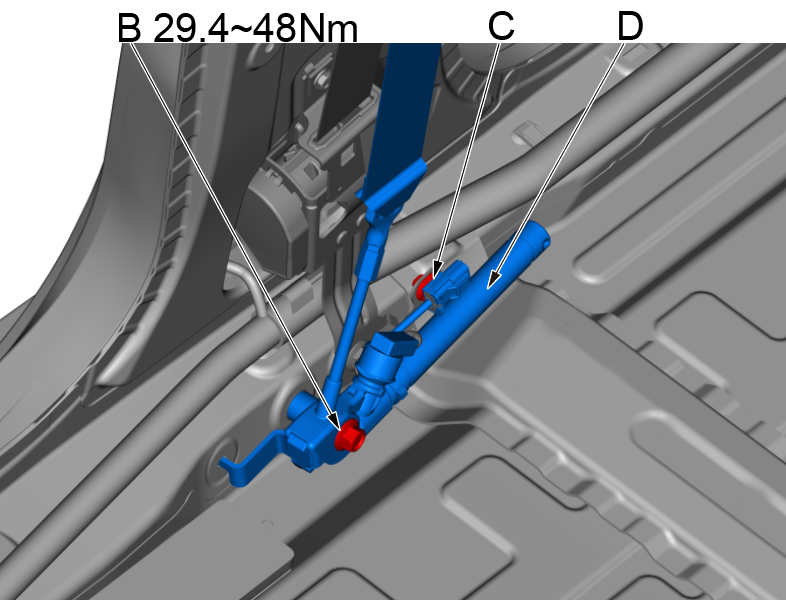

b.使用14mm套筒拆卸前排座椅安全带下锚定器固定螺栓(B)。

c.使用内饰拆卸工具脱开固定卡扣(C)，将前排座椅安全带下锚定器(D)移至不干涉拆卸的位置。

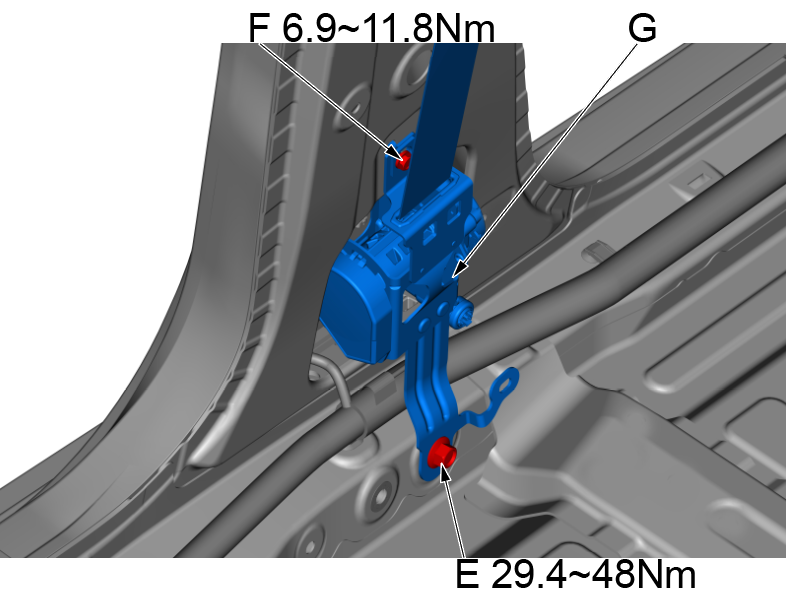

d.使用14mm套筒拆卸前排座椅安全带总成的固定螺栓(E)。

e.使用10mm套筒拆卸前排座椅安全带总成的固定螺栓(F)。

f.拆下前排座椅安全带总成(G)。

安装

1.所有拆下零件 - 安装

a.按照与拆卸相反的顺序安装零件。

注意！

• 安装完成后，使用诊断仪检查是否存在故障码，若有，查找原因排除故障码。
