侧窗帘式气囊拆卸和安装

注意！

• SRS部件位于该区域。执行修理或维修前查看SRS部件位置和注意事项及程序。
• 如果展开后更换侧窗帘式气囊，关于必须更换的其他零件的完整列表，参考展开后部件的更换/检查。
• 在进行修理或维修前，查看内饰更换程序。
• 下述为左侧侧窗帘式气囊的拆装工艺，可使用同样方法拆卸另一侧。

拆卸

12V蓄电池端子 - 断开

注意！

• 断开12V蓄电池端子后，等待至少3分钟。

顶篷内衬 - 拆卸

3.侧窗帘式气囊 - 拆卸

a.拉起两个锁止凸舌脱开插接器(A)。

注意！

• 小心不要损坏插接器。

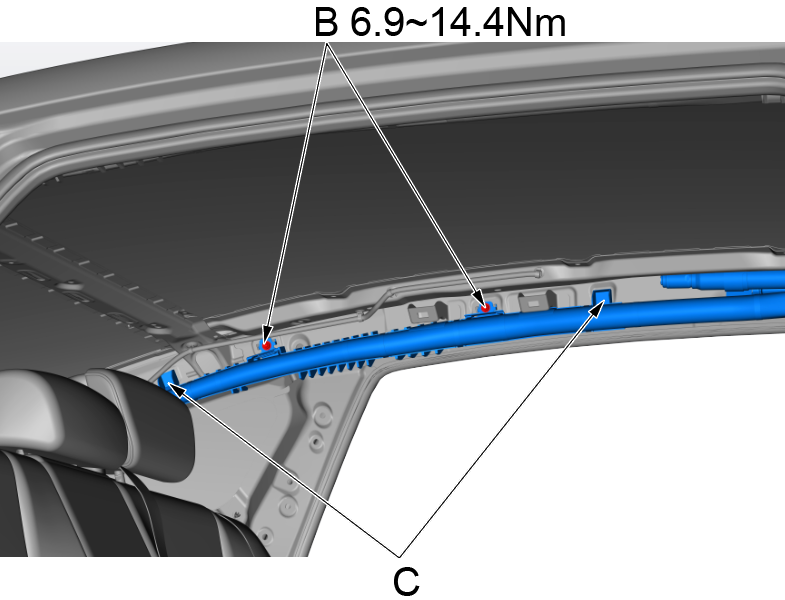

b.使用10mm套筒拆卸侧窗帘式气囊后侧2个固定螺栓(B)。

c.使用内饰拆卸工具脱开侧窗帘式气囊后侧2个固定卡扣(C)。

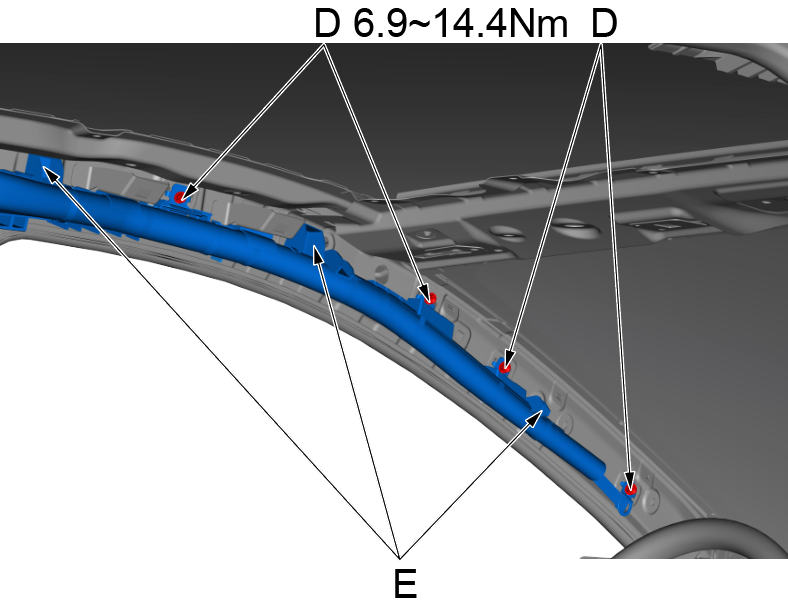

d.使用10mm套筒拆卸侧窗帘式气囊前侧4个安装螺栓(D)。

e.使用内饰拆卸工具脱开侧窗帘式气囊前侧3个固定卡扣(E)。

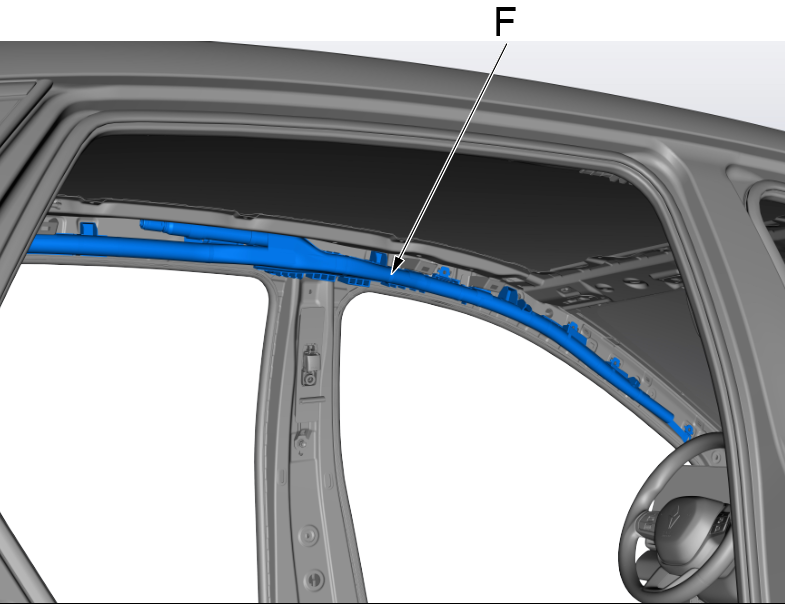

f.拆下侧窗帘式气囊(F)。

安装

1.所有拆下零件 - 安装

a.按照与拆卸相反的顺序安装零件。

注意！

• 安装时，将新的侧窗帘式气囊安装螺栓安装至规定扭矩。
• 如果侧窗帘式气囊磨损、或有其它可视的损坏，予以更换。切勿试图修理气囊。
• 安装侧窗帘式气囊时，确保它没有扭曲且没有缠在充气装置托架之间的托架螺栓上。
• 确保侧窗帘式气囊充气装置夹持器安装正确。否则侧窗帘式气囊可能错误展开，导致损坏或人员受伤。
• 如果侧窗帘式气囊有任何损坏，不要尝试进行修理。更换所有损坏的侧窗帘式气囊。
• 安装顶篷内衬前，确保SRS指示灯正常工作且顶篷内衬和立柱装饰件正确搭接。
