顶篷内衬拆卸和安装
拆卸
1.12V蓄电池端子 - 断开
2.前立柱装饰件 - 拆卸
3.中间立柱上/下装饰件 - 拆卸
4.三角窗立柱装饰件 - 拆卸
5.把手 - 拆卸
6.遮阳板 - 拆卸
7.前顶灯 - 拆卸
8.顶篷内衬 - 拆卸
a.使用内饰件拆卸工具拆卸ETC盖(A)。

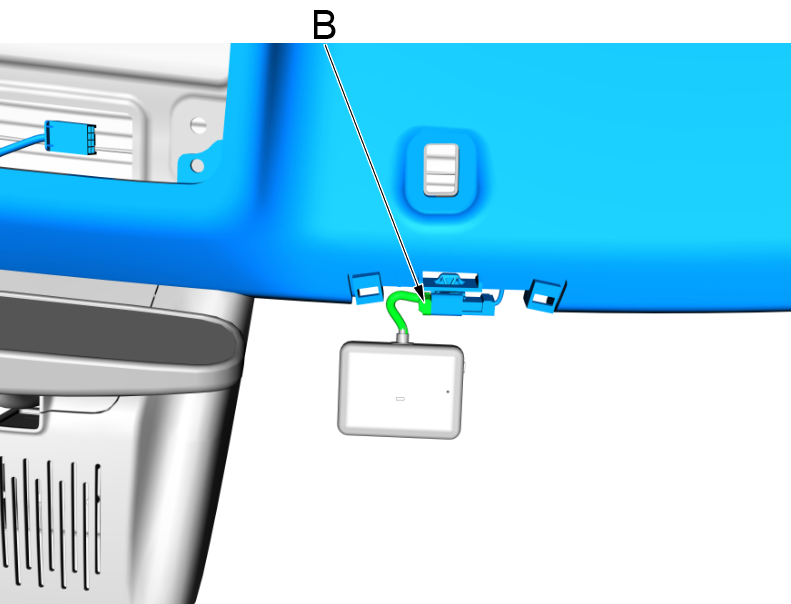

b.按压锁止卡，脱开ETC插接器(B)。

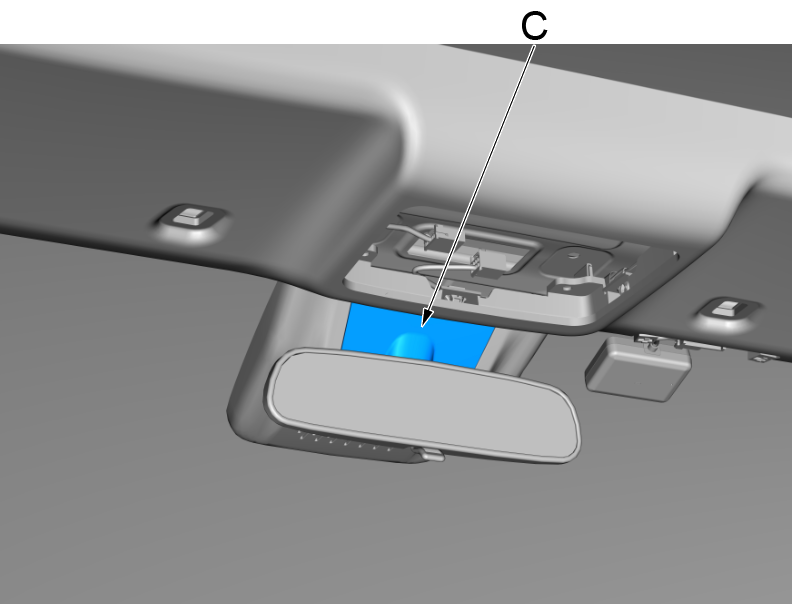

c.使用内饰拆卸工具拆下盖板(C)。

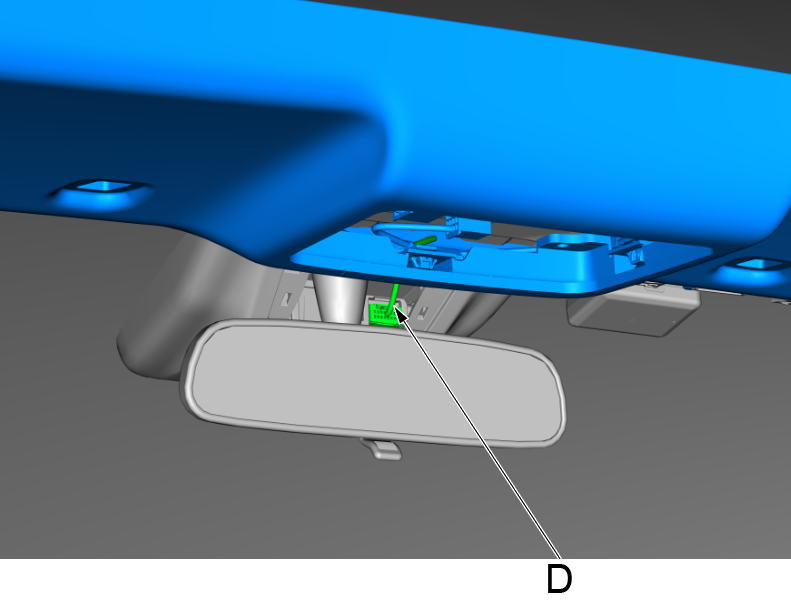

d.按压锁止卡，脱开顶篷线束插接器(D)。

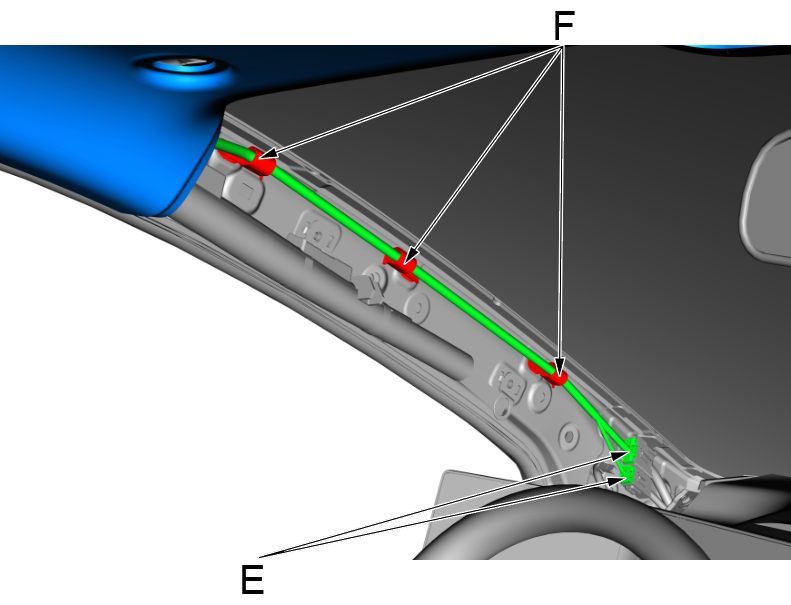

e.按压锁止卡，脱开顶篷线束的2个插接器(E)。
f.使用内饰件拆卸工具拆卸顶篷线束3个固定卡(F)。

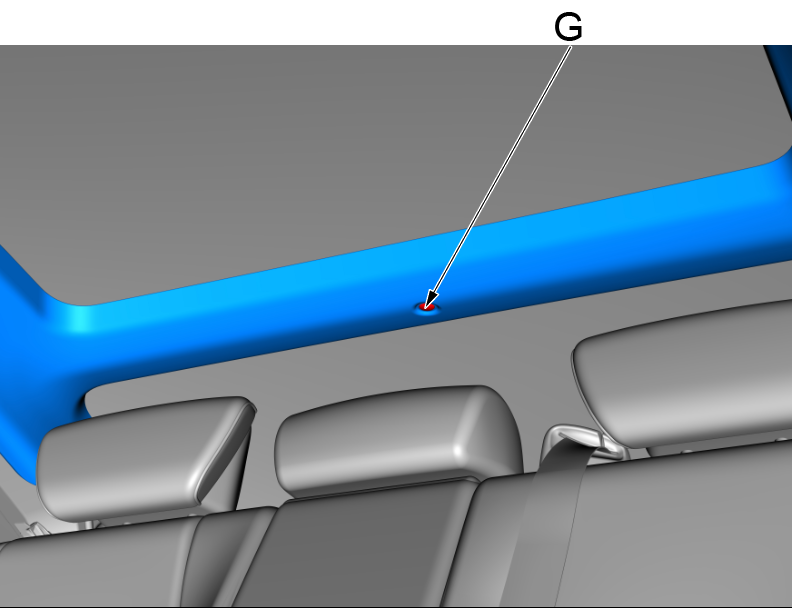

g.使用内饰件拆卸工具拆卸顶蓬固定卡扣(G)。
h.在助手的帮助下，通过后门门洞，拆下顶篷内衬(H) 。
注意！
- 不要弯曲顶篷内衬。弯曲顶篷内衬会将其弄皱和损坏。
9.后顶灯 - 拆卸
10.顶篷线束 - 拆卸

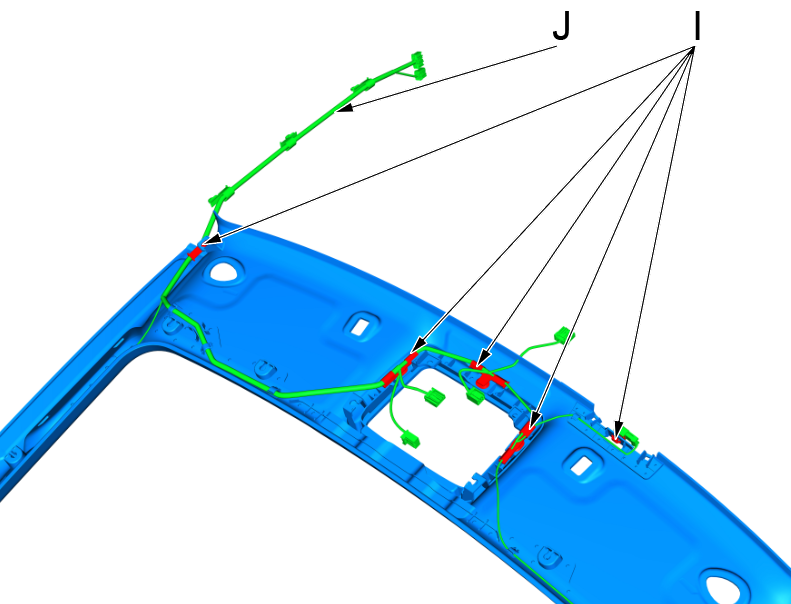

i.使用内饰件拆卸工具脱开顶篷线束5个固定卡扣(I)。
j.取下顶篷线束(J)。
安装
1.所有拆下零件 - 安装

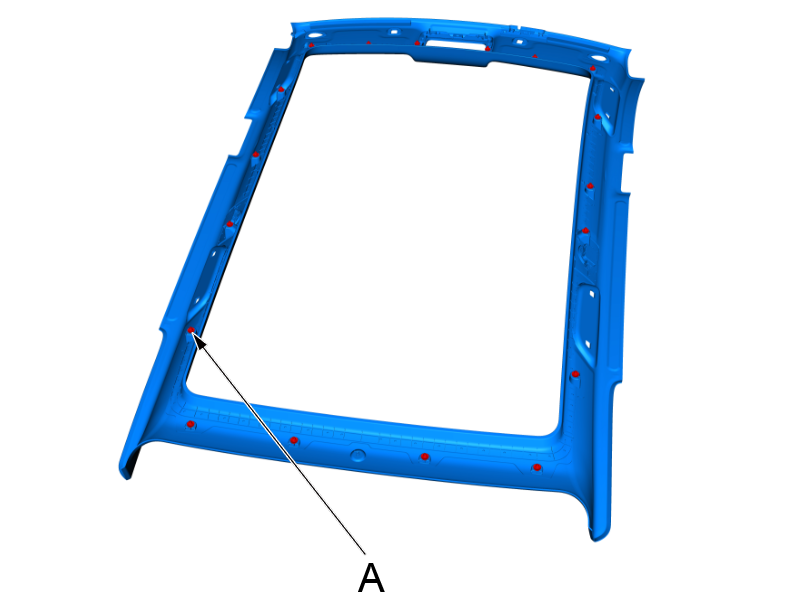

a.将18个固定卡扣(A)安装在顶篷上。
b.按照与拆卸相反的顺序安装各个部件。
注意！
- 确保顶篷内衬与装饰件重叠良好。
