后车门铰链拆卸和安装
提示
- 下述为左侧后车门铰链的拆装工艺，可使用同样方法拆卸另一侧。
拆卸
1.12V蓄电池端子 - 断开
2.后车门总成 - 拆卸

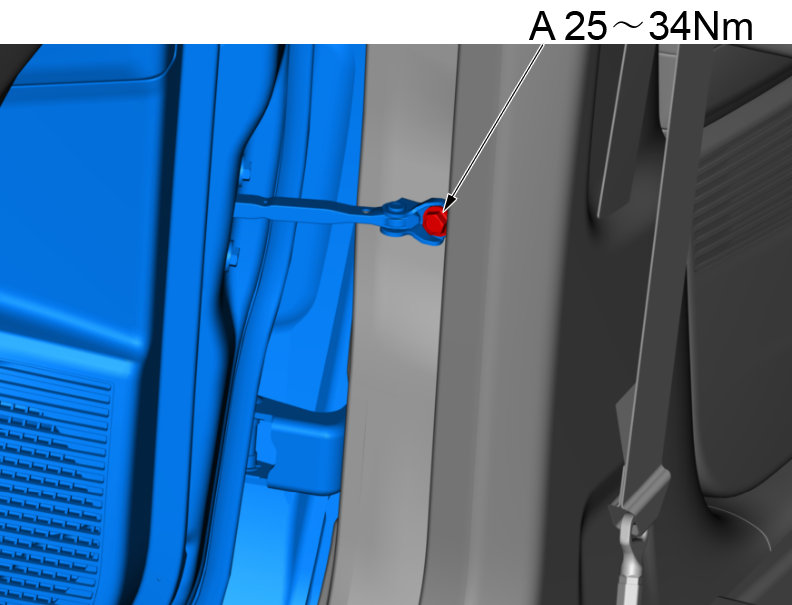

a.使用12mm套筒拆卸后门限位器1颗固定螺栓(A)。

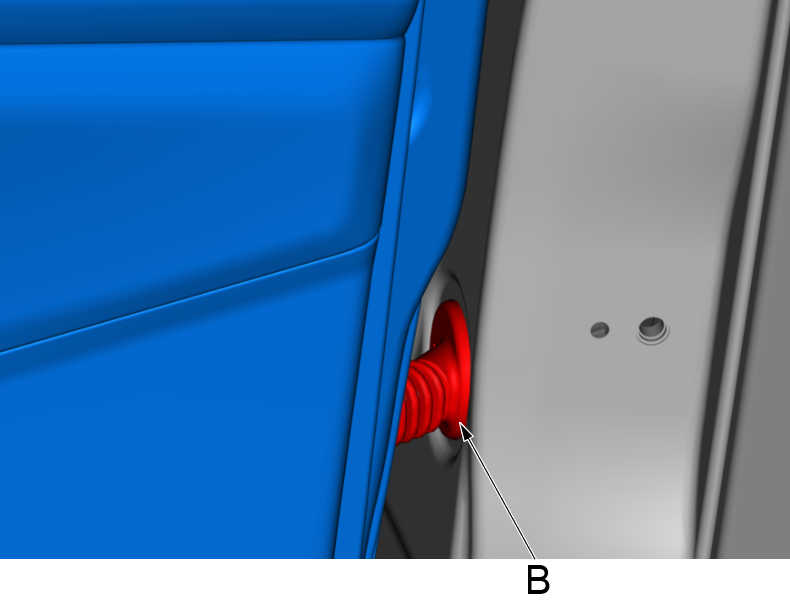

b.脱开后车门线束胶套(B)。

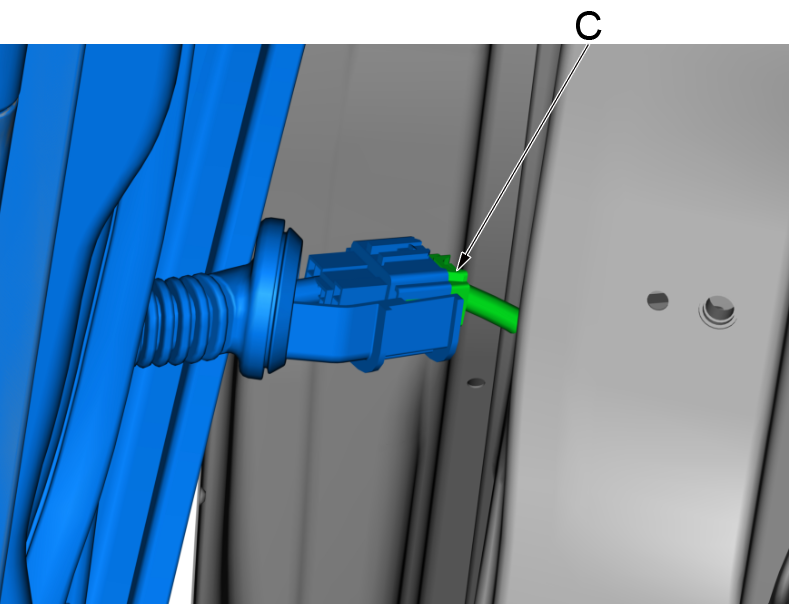

c.断开后门线束1个插接器(C)。

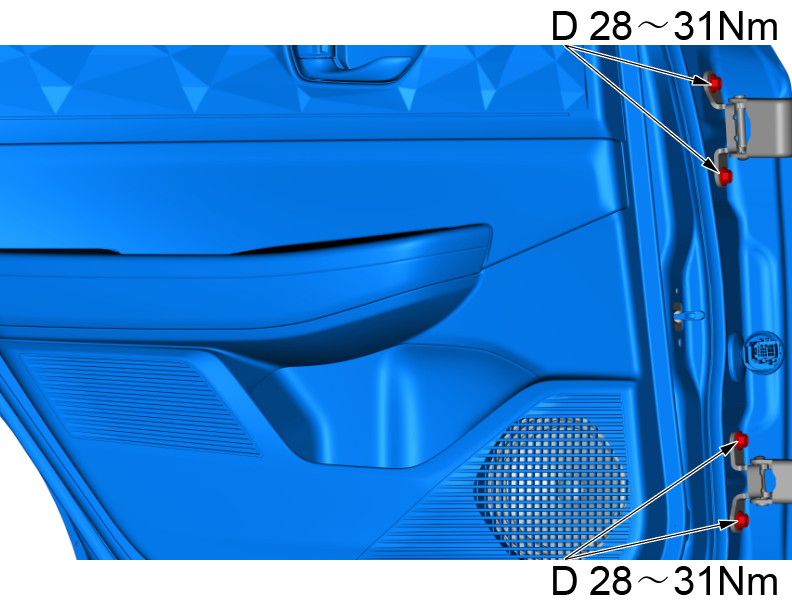

d.支撑车门，拆卸4颗车门固定螺栓(D)。
e.拆下后门总成。
提示
- 需在另一名技师的协助下操作。
3.后车门铰链 - 拆卸

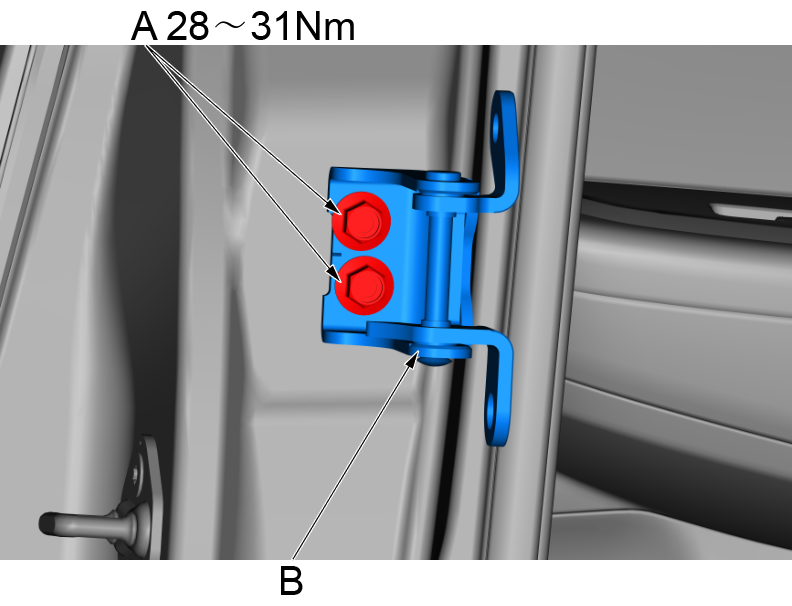

a.使用12mm套筒拆卸后门上铰链2颗固定螺栓(A)。
b.拆下后门上铰链(B)。

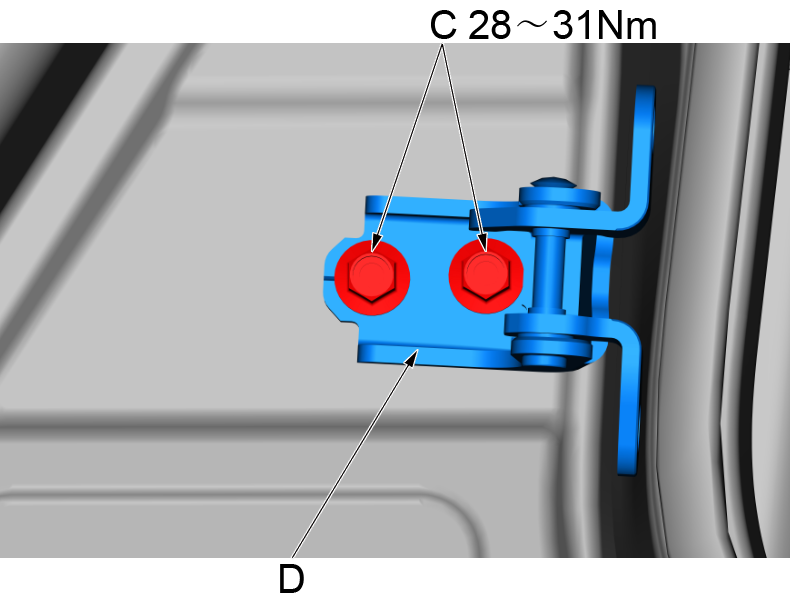

c.使用12mm套筒拆卸后门下铰链2颗固定螺栓(C)。
d.拆下后门下铰链(D)。
