左显示屏拆卸和安装

拆卸

1.12V蓄电池端子 - 断开

2.驾驶员侧仪表板侧盖 - 拆卸

3.左显示屏 - 拆卸

image-20240615131401101

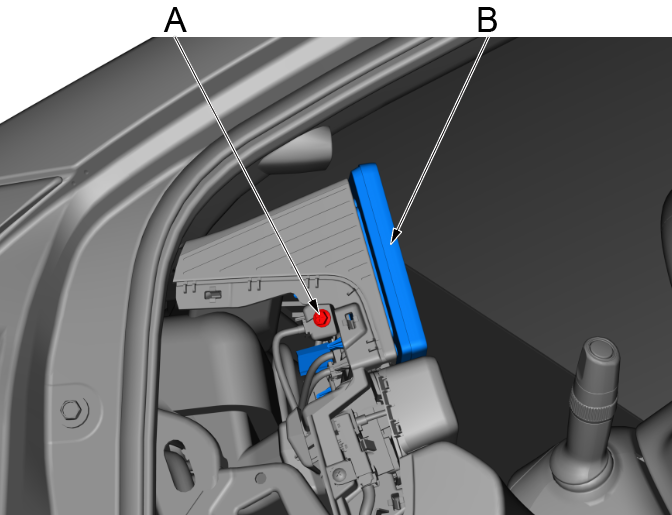

a.使用10mm套筒拆卸固定螺栓(A)。

b.使用内饰件拆卸工具撬开左显示屏(B)。

image-20240831100522147

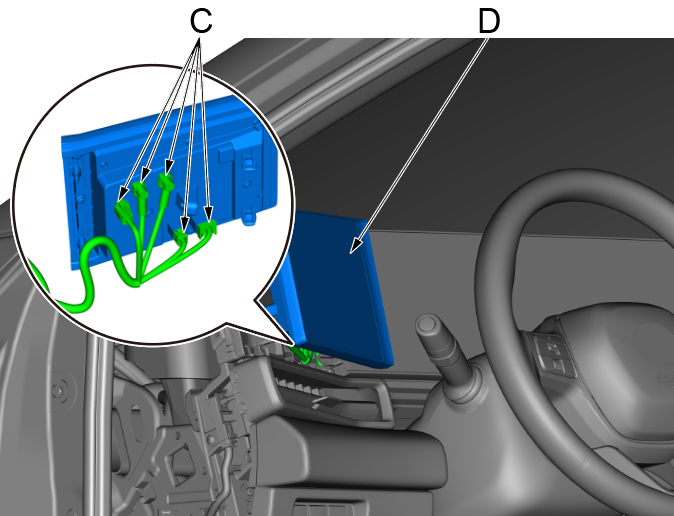

c.按压锁止卡，脱开5个插接器(C)。

d.取下左显示屏(D)。

安装

1.所有拆下零件 - 安装

a.按与拆卸相反的顺序安装各个部件。

注意！

  • 安装完成后，需检查左显示屏功能是否正常。
