动力总成舱盖铰链拆卸和安装
提示
- 下述为右侧动力总成舱盖铰链的拆装工艺，可使用同样方法拆卸另一侧。
拆卸
1.12V蓄电池端子 - 断开
2.动力总成舱盖隔热垫 - 拆卸
3.动力总成舱盖总成 - 拆卸

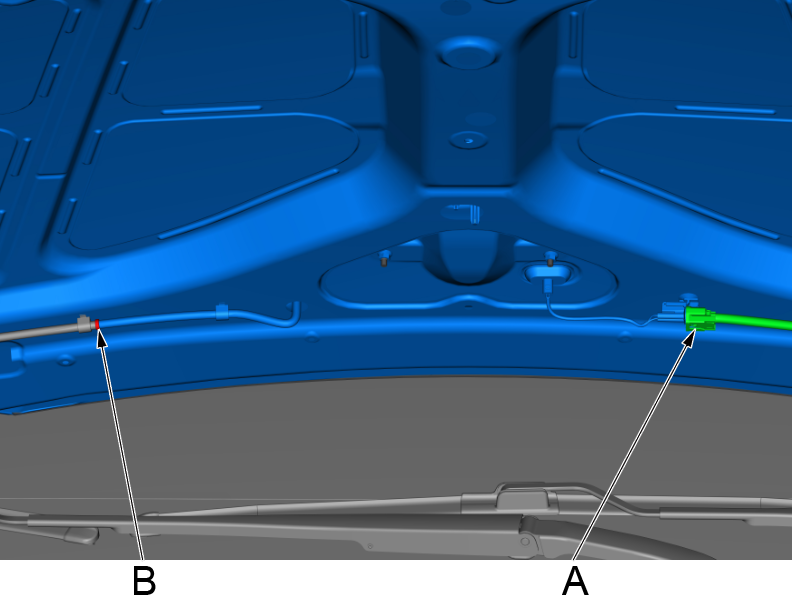

a.断开1个线束连接器(A)。
b.脱开1个雨刮喷水管接头(B)。

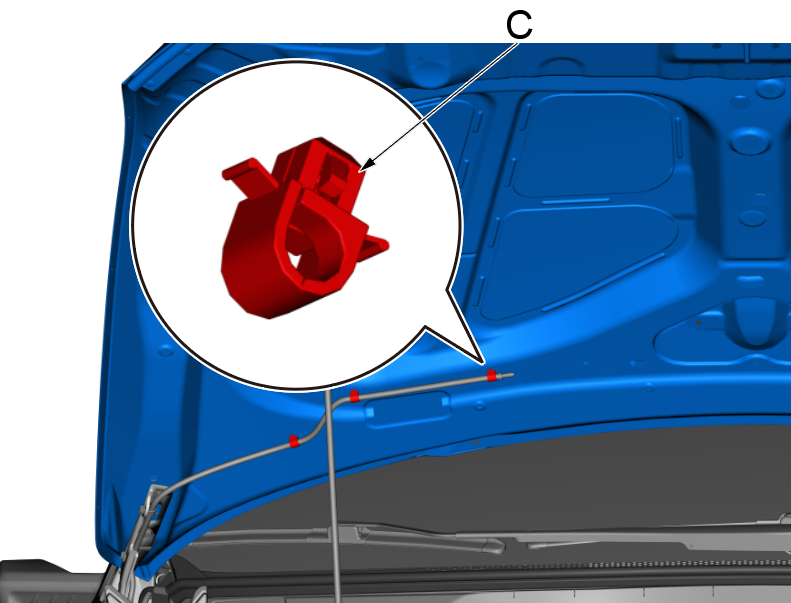

c.使用内饰拆卸工具脱开3个雨刮喷水管固定卡扣(C)。

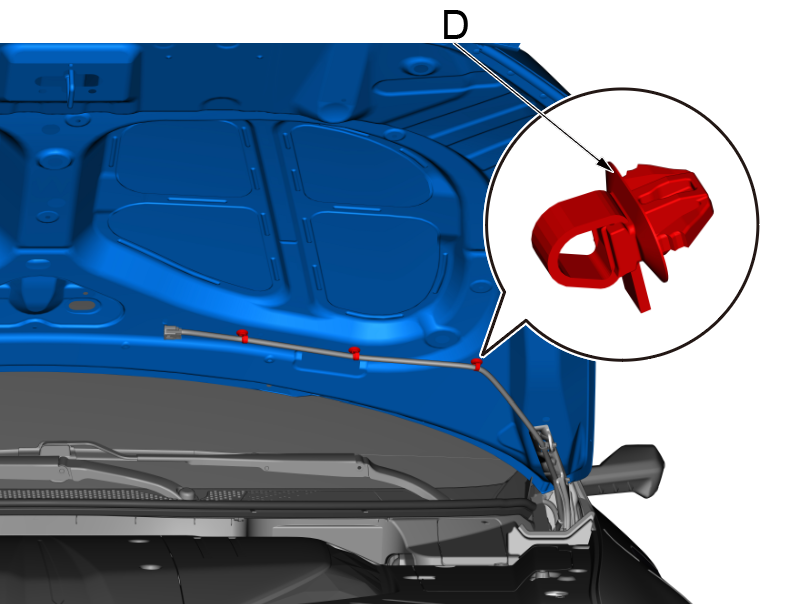

d.使用内饰拆卸工具脱开3个线束固定卡扣(D)。

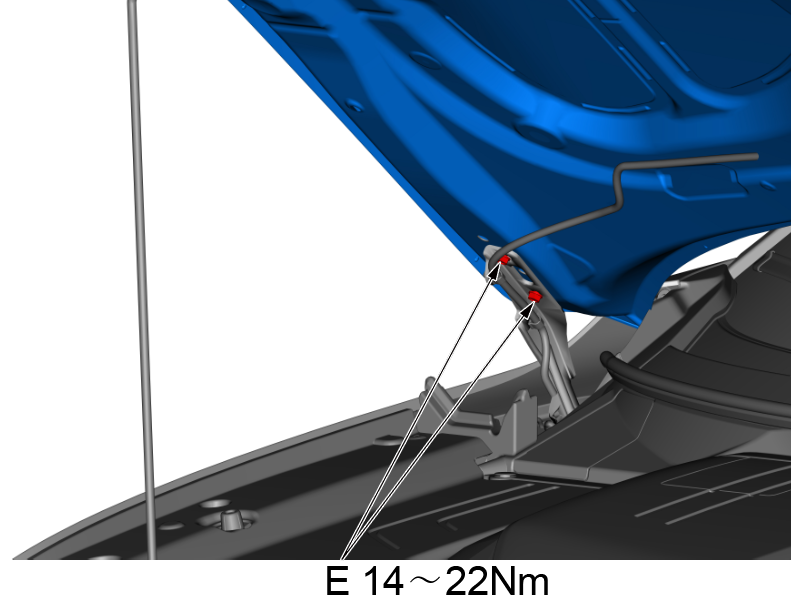

e.使用10mm套筒拆卸动力总成舱盖总成2颗固定螺栓(E)。
提示
- 需在另一名技师的协助下操作。

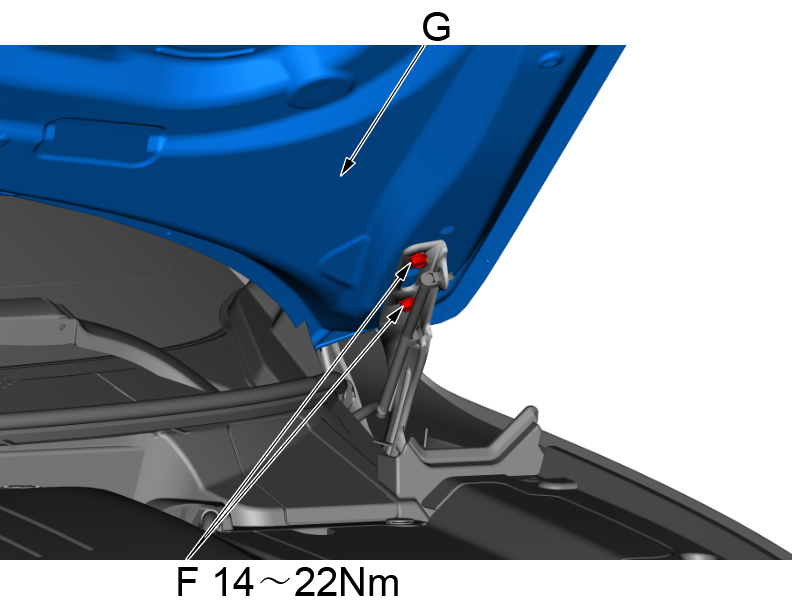

f.使用10mm套筒拆卸动力总成舱盖总成2颗固定螺栓(F)。
g.拆下动力总成舱盖总成(G)。
提示
- 需在另一名技师的协助下操作。
4.动力总成舱盖铰链 - 拆卸

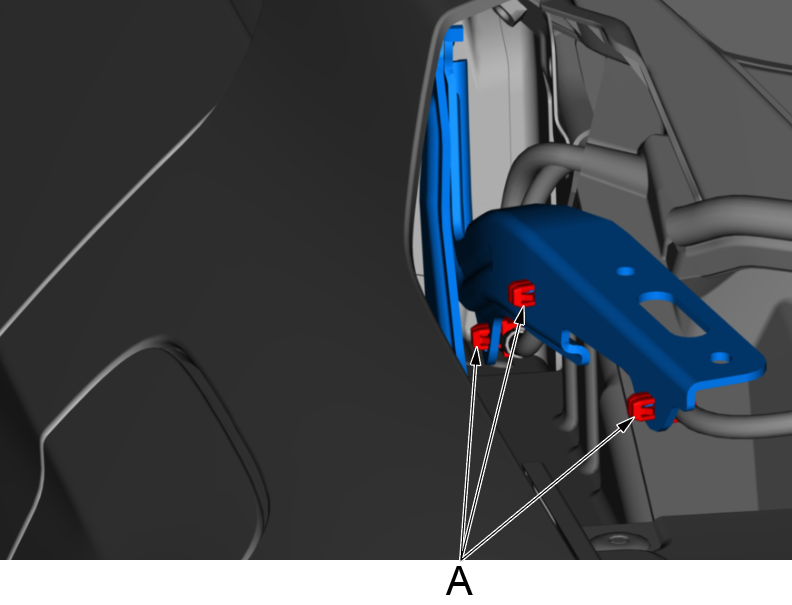

a.使用内饰拆卸工具脱开铰链上3个固定卡扣(A)。
b.使用10mm套筒拆卸2颗铰链固定螺栓(B)。
c.拆下铰链(C)。
安装
1.所有拆下零件 - 安装
a. 按照与拆卸相反的顺序安装部件。
注意！
- 安装后调整动力总成舱盖总成间隙相等。
