动力总成舱盖总成拆卸和安装
拆卸
1.12V蓄电池端子 - 断开
2.动力总成舱盖隔热垫 - 拆卸
3.机舱盖灯 - 拆卸
4.动力总成舱盖上饰条 - 拆卸
5.动力总成舱盖总成 - 拆卸
a.使用内饰拆卸工具脱开3个雨刮喷水管固定卡扣(A)。
b.使用内饰拆卸工具脱开3个线束固定卡扣(B)。

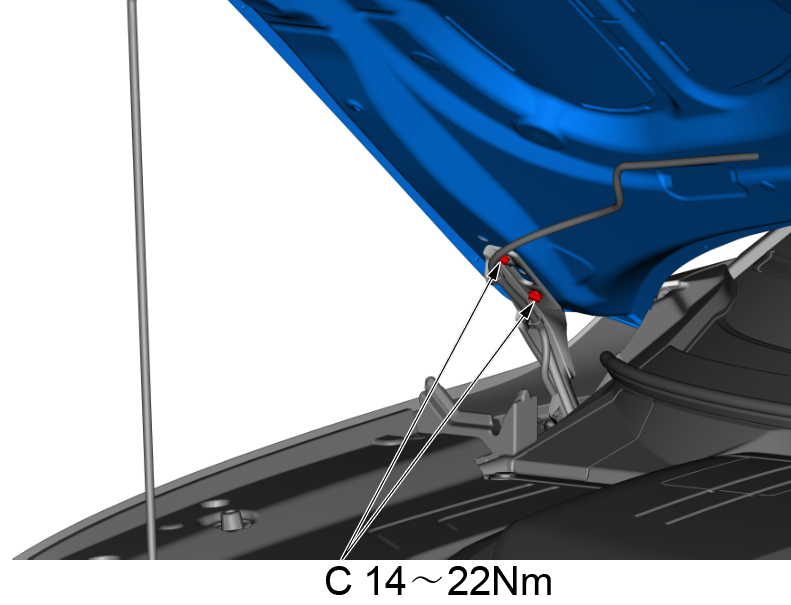

c.使用10mm套筒拆卸动力总成舱盖总成2颗固定螺栓(C)。
提示
- 需在另一名技师的协助下作业。

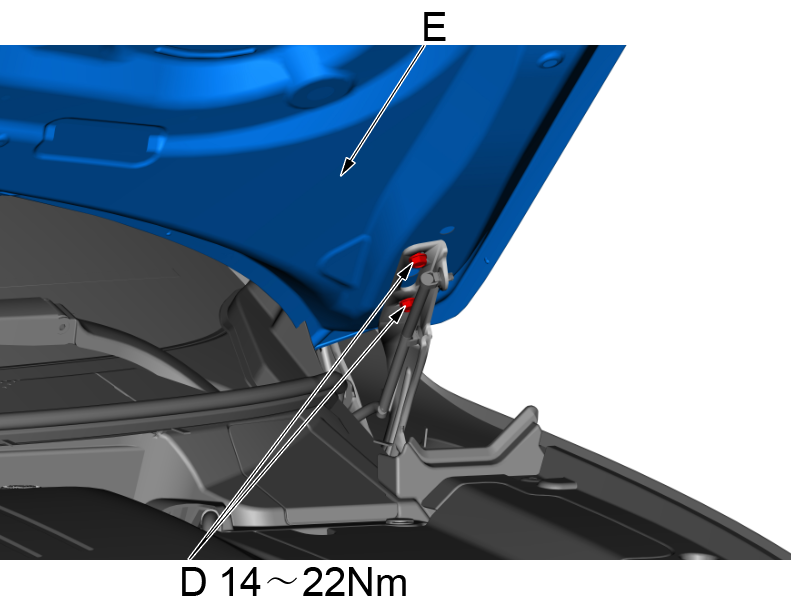

d.使用10mm套筒拆卸动力总成舱盖总成2颗固定螺栓(D)。
e.拆下动力总成舱盖总成(E)。
提示
- 需在另一名技师的协助下作业。

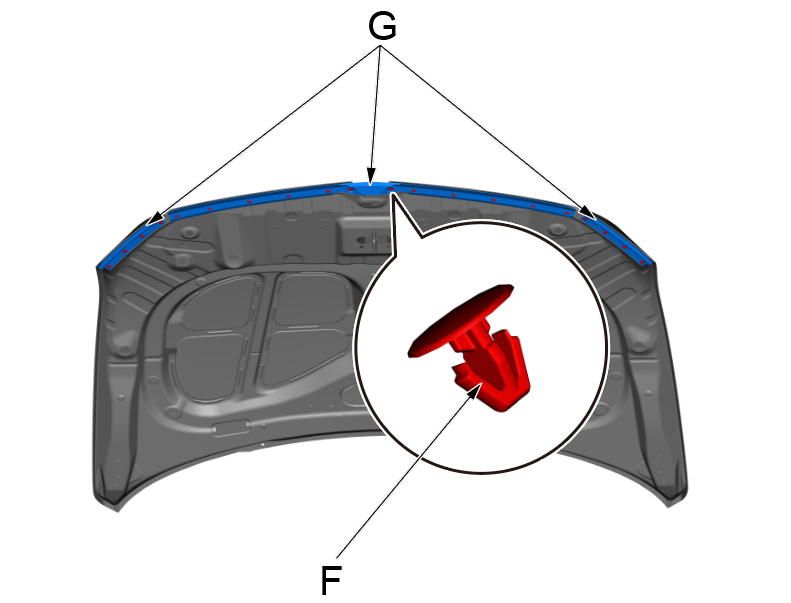

f.使用内饰拆卸工具脱开20个动力总成舱盖橡胶密封固定卡扣(F)。
g.拆下动力总成舱盖橡胶密封(G)。
安装
1.所有拆下零件 - 安装
a. 按照与拆卸相反的顺序安装部件。
注意！
- 安装后调整动力总成舱盖总成间隙相等。
