驾驶员侧仪表板面板的拆卸和安装
拆卸
1.12V蓄电池端子 - 断开
2.驾驶员侧仪表板下盖 - 拆卸
3.仪表板侧盖 - 拆卸
4.左显示屏 - 拆卸
5.右显示屏 - 拆卸
6.多媒体显示屏 - 拆卸
7.驾驶员侧仪表板面板 - 拆卸

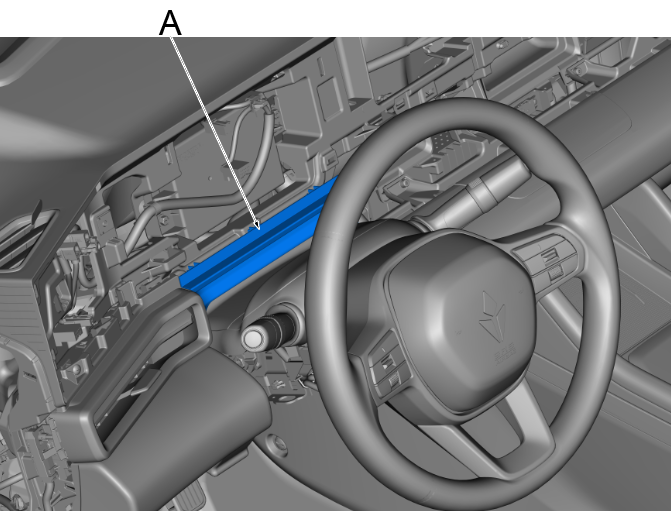

a.使用内饰件拆卸工具撬开遮挡帘(A)。

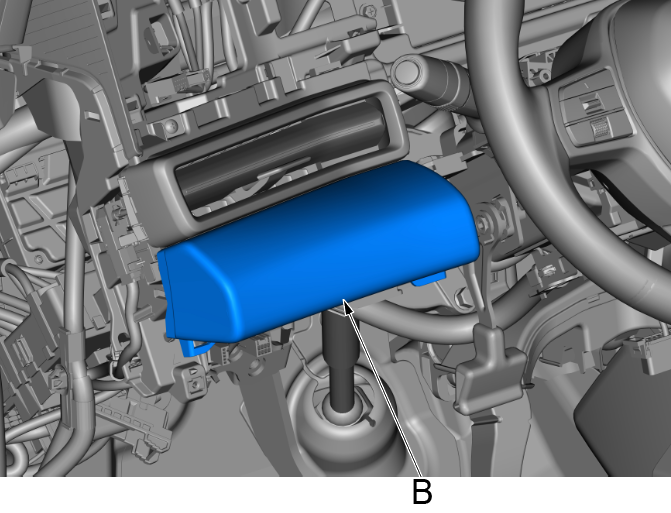

b.使用内饰件拆卸工具拆卸后装饰板总成(B)。

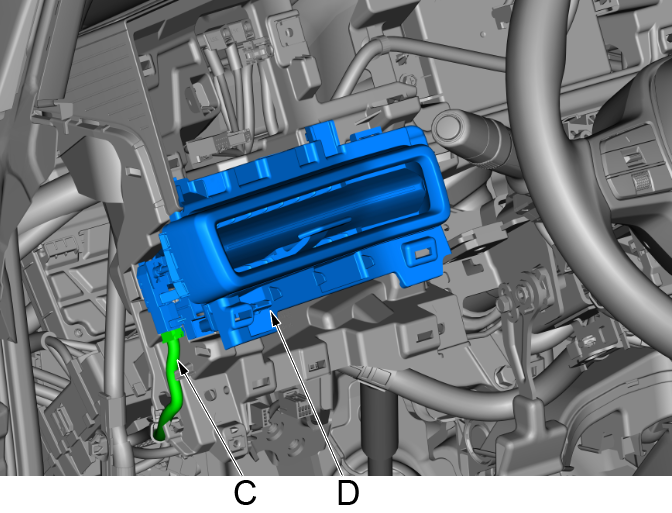

c.按压插接器锁止卡，脱开左侧出风口氛围灯插接器(C)。
d.取下驾驶员侧仪表板面板总成(D)。

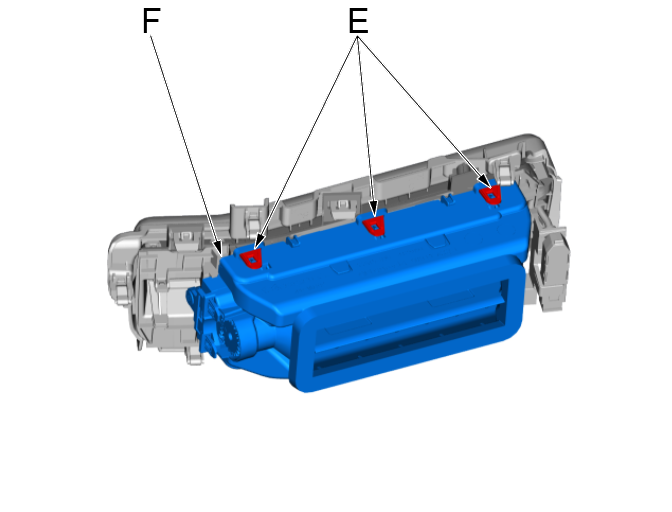

e.使用一字起拨开左侧出风口组件6个固定卡(E)（上下两侧各3个）。
f.取下左侧出风口组件(F)。

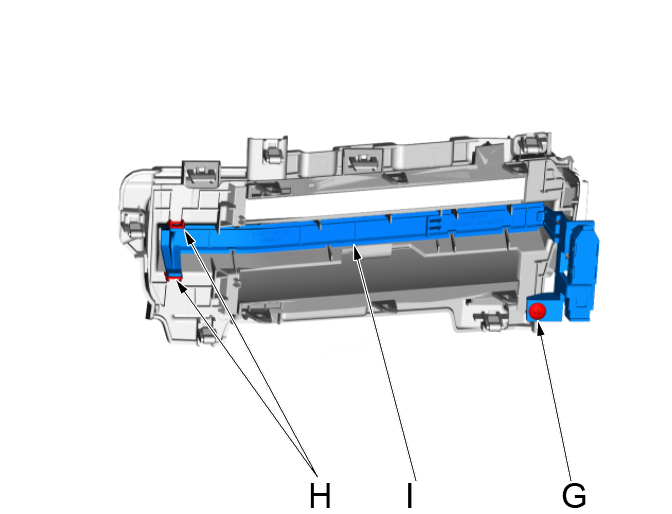

g.使用十字起拆卸左侧出风口氛围灯总成固定螺钉(G)。
h.使用一字起拨开左侧出风口氛围灯总成2个固定卡(H)。
i.取下左侧出风口氛围灯(I)。
安装
1.所有拆下零件 - 安装
a.按照与拆卸相反的顺序安装各个部件。
