侧转向信号灯拆卸和安装
提示
- 下述为左侧侧转向信号灯的拆装工艺，可以使用同样方法拆卸另一侧。
拆卸
1.12V蓄电池端子 - 断开
2.电子后视镜 - 拆卸
3.侧转向信号灯 - 拆卸
a.剪断固定卡扣(A)。
b.取下胶套(B)。
c.剪断线束扎带(C)。
d.使用内饰件拆卸工具取下摄像头壳体(D)。
注意！
- 拆卸摄像头壳体时需小心谨慎，以免造成壳体损伤。
e.使用内饰件拆卸工具取下后视镜上盖(E)。
注意！
- 拆卸后视镜盖时需小心谨慎，以免造成壳体损伤。
f.使用十字起拆卸2个固定螺钉(F)。
g.使用内饰件拆卸工具取下后视镜下盖(G)。
h.梳理线束，依次取出3条线束(H)。

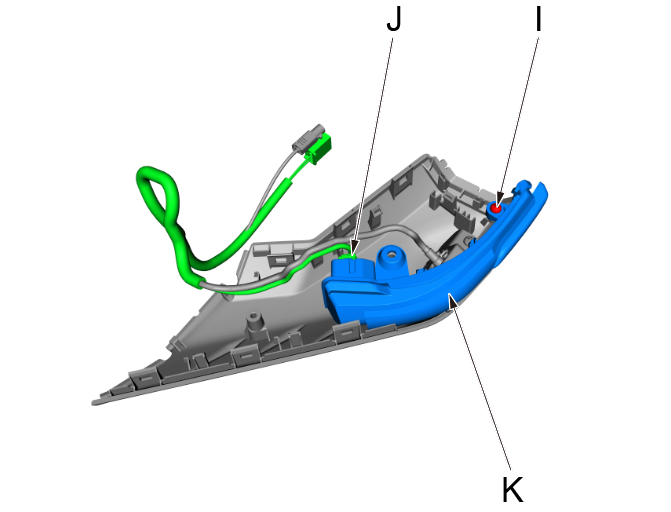

i.使用十字起拆卸固定螺钉(I)。
j.按压插接器锁止卡，脱开侧转向信号灯插接器(J)。
k.取下侧转向信号灯(K)。
安装
1.所有拆下零件 - 安装
a.按与拆卸相反的顺序安装各个部件。
注意！
- 卡扣和线束扎带为一次性件，安装时需更换新的。
- 安装完成后，连接蓄电池负极电缆，检查、确保侧转向信号灯工作正常。
