刮水器电机拆卸和安装
拆卸
1.12V蓄电池端子 - 断开
2.刮水器臂 - 拆卸
3.前罩板 - 拆卸
4.连杆总成 - 拆卸

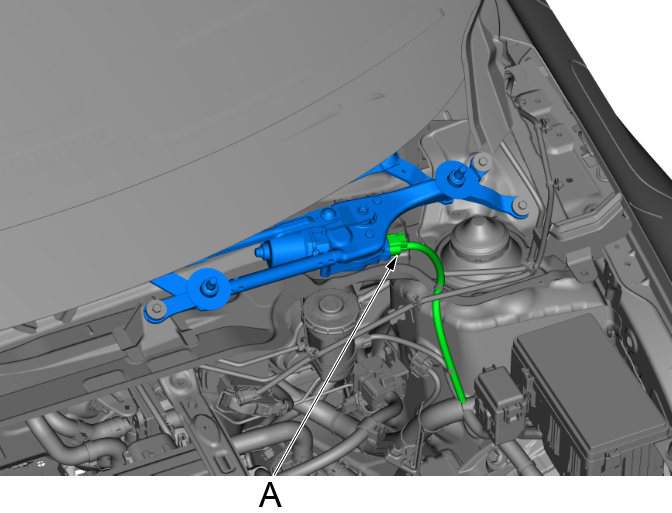

a.按压插接器锁止卡，脱开刮水器电机插接器(A)。

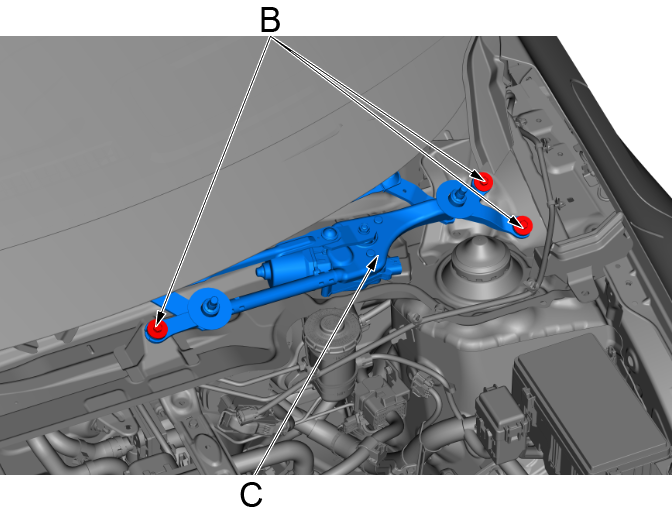

b.使用10mm套筒拆卸3个固定螺栓(B)。
c.取下刮水器连杆总成(C)。
3. 挡风玻璃刮水器电机 - 拆卸

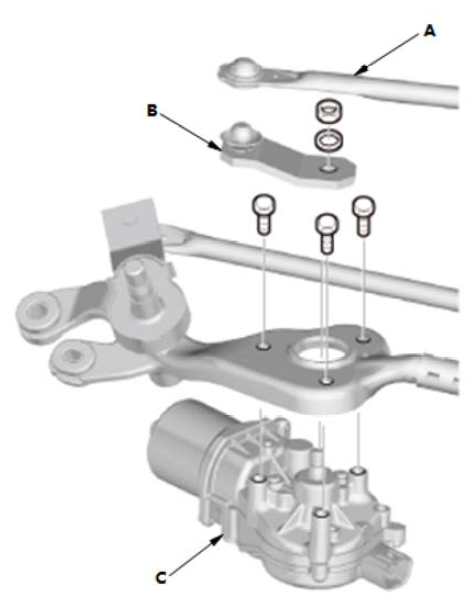

a.拆下连杆杆(A)。
b.拆下连杆(B)。
c.拆下挡风玻璃刮水器电机(C)。
安装
1.挡风玻璃刮水器电机 - 安装
注意！

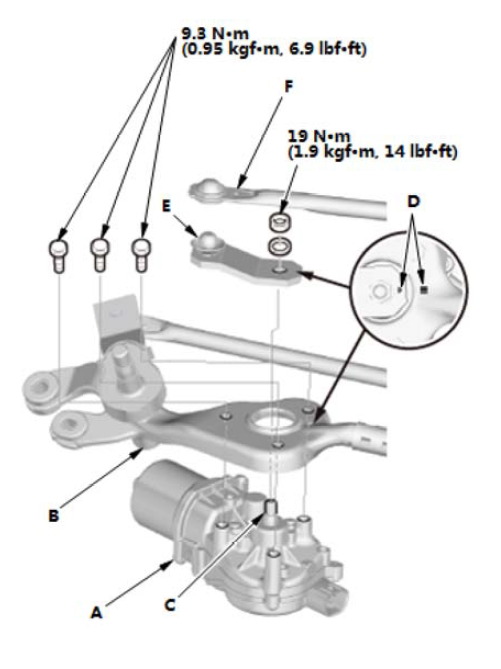

- 新的挡风玻璃刮水器电机（A）上没有螺栓螺纹。按照如下步骤，将挡风玻璃刮水器电机安装至刮水器连杆(B)。
a.安装挡风玻璃刮水器电机前，连接挡风玻璃刮水器电机连接器。
b.将车辆转至 ON 模式。
c.开启挡风玻璃刮水器/清洗器开关，然后关闭，使挡风玻璃刮水器电机轴（C） 回至自动停止位置。
d.将车辆转至 OFF 模式。
e.断开挡风玻璃刮水器电机连接器。
f.固定挡风玻璃刮水器电机和刮水器连杆，并拧紧螺栓直到螺栓头部刚好触碰到刮水器连杆。
注意！
- 再次使用原来的自攻螺栓。
- 装配时，保持螺栓竖直。
- 不要使用气压工具。
g.拧松螺栓，并再次拧紧它们至指定扭矩。
h.将连杆（E） 的记号（D）和刮水器连杆对齐，然后安装连杆。
i.安装连杆（F）。
2.连杆总成 - 安装

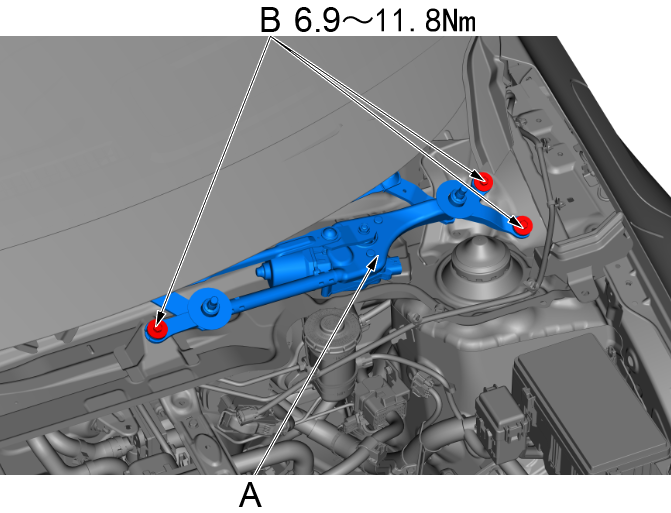

a.将刮水器连杆总成移至安装位置(A)。
b.使用10mm套筒拧紧3个固定螺栓(B)。
c.连接刮水器电机插接器(C)。
