大灯高度调节开关测试

拆卸

驾驶员侧仪表板下盖 - 拆卸

测试

2.大灯高度调节开关 - 测试

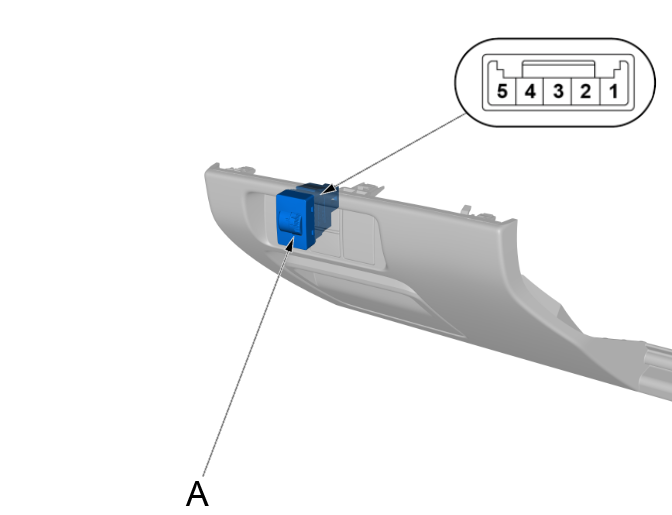

a.通过移动大灯高度调节开关(A) 的按钮测量位置 0、1、2和3处3号和 4 号端子以及2号与3号端子之间的电阻。

3号和 4 号端子:约2549 Ω2 号和 3 号端子:

按钮位置	0	1	2	3
电阻 [约Ω]	2300	1940	1760	1580

b.如果电阻值与规定不符,更换大灯高度调节开关(A)。

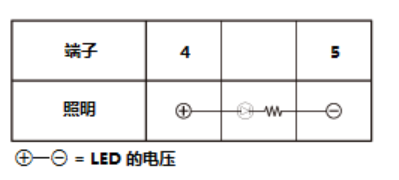

c.根据下表检查大灯高度调节开关。

注意！

• LED 位于端子之间时，将电源和搭铁连接至 LED，查看LED 是否点亮。
• 注意该重要操作特性；二极管偏压可使二极管在一个方向（正向）完全导电，而在其他方向完全截止（反向）。

d.如果结果与规定不符，更换大灯高度调节开关(A)。

安装

1.所有拆下零件 - 安装

a.按与拆卸相反的顺序安装各个部件。

注意！

• 安装完成后，连接蓄电池负极电缆，检查、确保大灯高度调节开关工作正常。
