行李箱铰链拆卸和安装
提示
- 下述为左侧行李箱铰链的拆装工艺，可使用同样方法拆卸另一侧。
拆卸
1.12V蓄电池端子 - 断开
2.行李箱盖内衬 - 拆卸
3.行李箱锁 - 拆卸
4.后包裹架内衬 - 拆卸
5.行李箱盖 - 拆卸

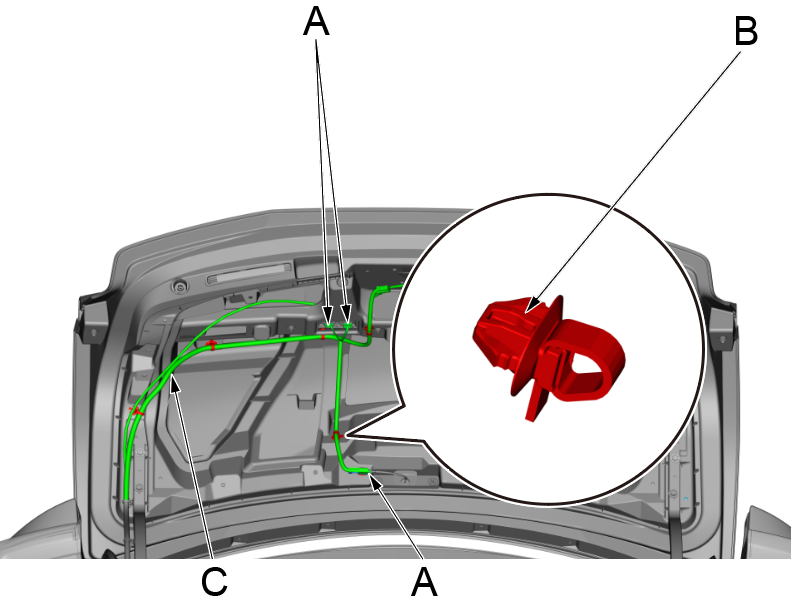

a.脱开3个线束插接器(A)。
b.使用内饰拆卸工具脱开5个线束卡扣(B),将线束(C)移至不干涉位置。
c.左侧：使用内饰拆卸工具脱开3个线束卡扣(D)，将线束(E)移至不干涉位置。
d.使用10mm套筒拆卸4颗行李箱盖固定螺栓(F)。
e.拆下行李箱盖总成(G)。
提示
- 需在另一名技师的协助下操作。
6.行李箱开启弹簧 - 拆卸

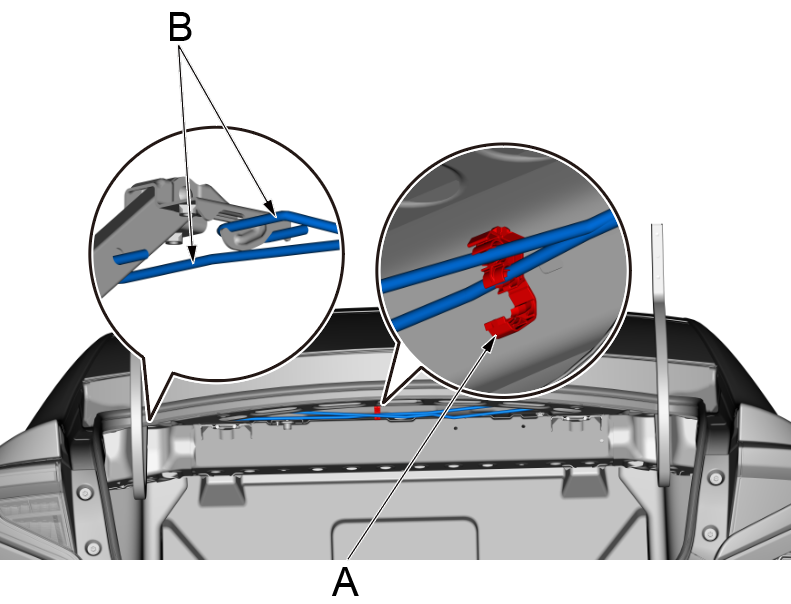

a.使用一字起脱开行李箱开启弹簧卡扣(A)。
b.使用一字起脱开左右两侧行李箱开启弹簧(B)。
c.拆下2根行李箱开启弹簧。
7.行李箱铰链 - 拆卸

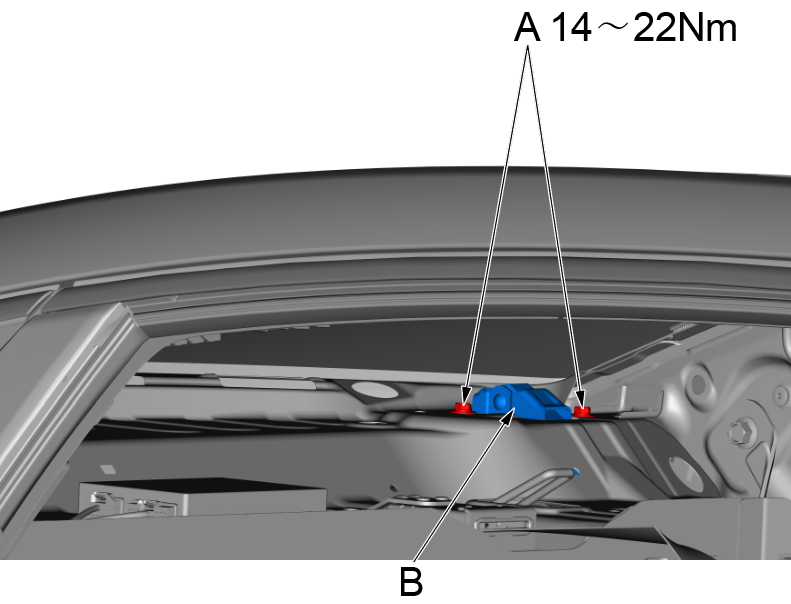

a.使用10mm套筒拆卸行李箱铰链2颗固定螺栓(A)。
b.拆下行李箱铰链(B)。
提示
- 需在另一名技师的协助下操作。
安装
1.所有拆下零件 - 安装
a. 按照与拆卸相反的顺序安装部件。
b.安装完成后需调行李箱位置，行李箱盖调节。
