仪表板拆卸和安装
拆卸
1.12V蓄电池端子 - 断开
2.前立柱装饰件 - 拆卸
3.驾驶员侧仪表板下盖 - 拆卸
4.仪表板侧盖 - 拆卸
5.手套箱 - 拆卸
6.仪表中间装饰板 - 拆卸
7.左显示屏 - 拆卸
8.右显示屏 - 拆卸
9.多媒体显示屏 - 拆卸
10.转向柱盖 - 拆卸
11.乘客侧仪表板 - 拆卸
12.驾驶员侧仪表板面板 - 拆卸
13.中央扶手箱 - 拆卸
14.中下面板 - 拆卸
15.空调控制器总成 - 拆卸
16.转向柱、EPS控制单元 - 拆卸
17.光照传感器 - 拆卸
18.仪表板 - 拆卸

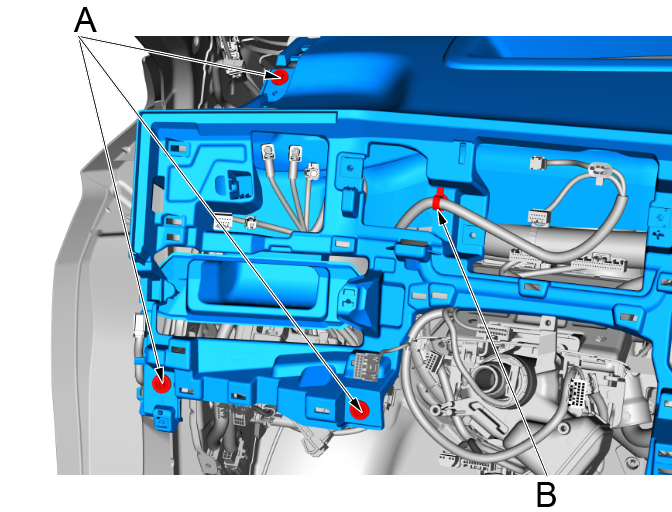

驾驶员侧
a.使用8mm套筒拆卸仪表板3个固定螺栓(A)。
b.使用内饰件拆卸工具拆卸线束的固定卡(B)。

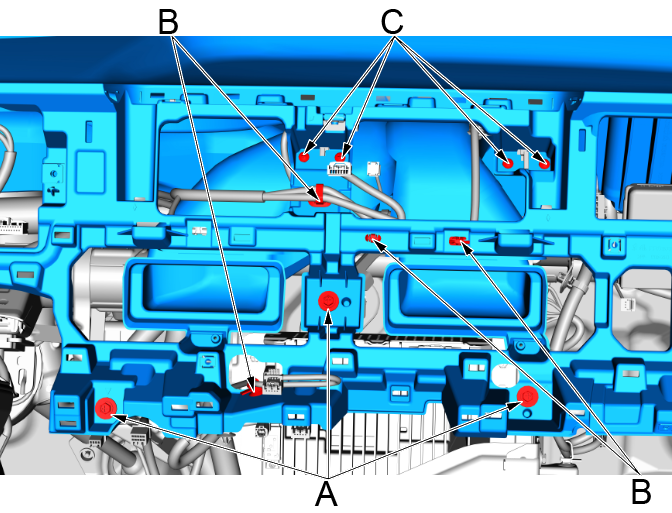

仪表板中间
a.使用8mm套筒拆卸仪表板3个固定螺栓(A)。
b.使用内饰件拆卸工具拆卸线束的4个固定卡扣(B)。
c.使用十字起拆卸4个电话天线总成固定螺钉(C)。

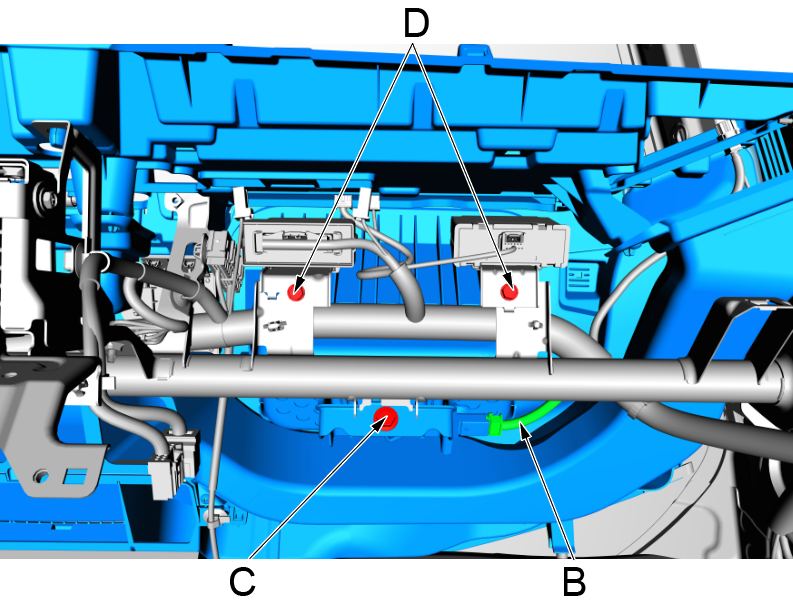

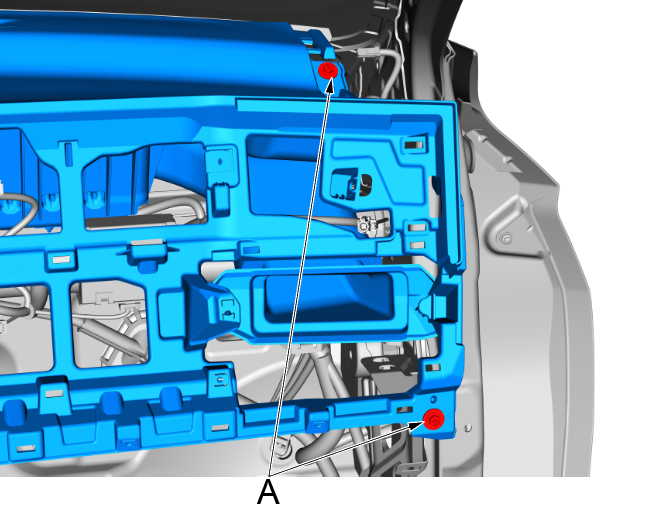

乘客侧
a.使用8mm套筒拆卸仪表板2个固定螺栓(A)。
b.按压锁止卡，脱开前排乘客气囊的插接器(B)。
c.使用13mm套筒拆卸乘客侧安全气囊支架固定螺栓(C)。
d.使用10mm套筒拆卸转向吊架横梁的2个固定螺栓(D)。
仪表板面板

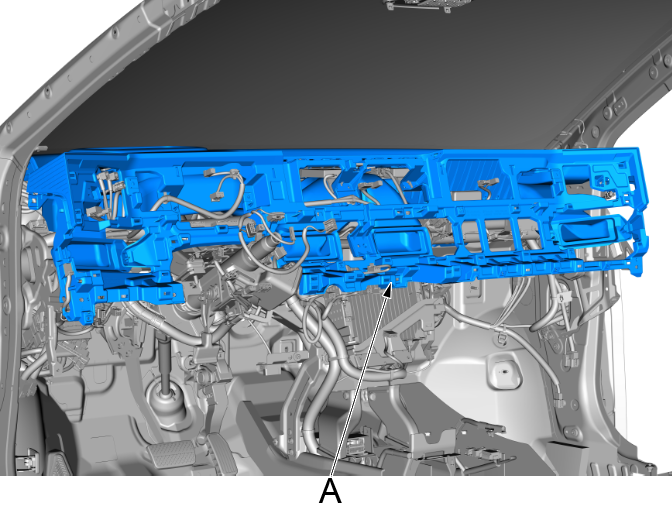

a.在助手的帮助下，抬起仪表板(A)。
注意！
仪表板背部仍有线束连接，抬起时应避免拉扯损伤线束。

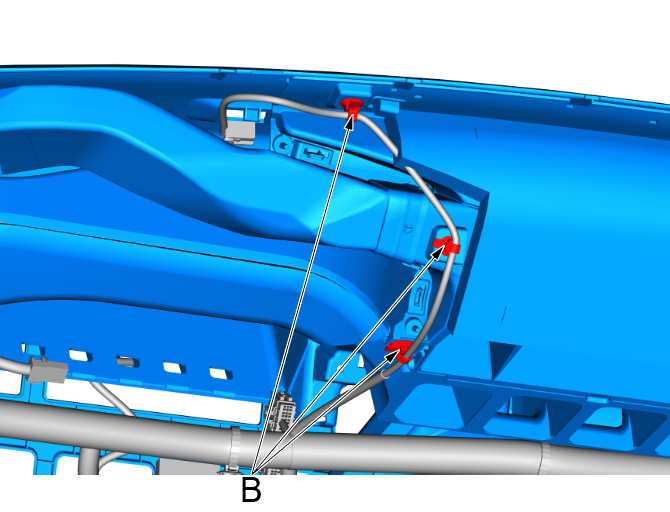

b.使用内饰件拆卸工具拆卸线束的3个固定卡(B)，取出仪表板。
安装
1.所有拆下零件 - 安装
a.按照与拆卸相反的顺序安装各个部件。
